1 WSTĘP

1.1 Opis obiektu

Tematem projektu jest obliczenie naprężeń wywołanych wykonaniem wykopu oraz obliczenie osiadania punktu środkowego podstawy fundamentu F2 wg normy PN/B03020.Przyjęto obiekt jako budynek powyżej 11 kondygnacji. Fundament jest płytą o długościach 16xl3m, drugi fundament ma wymiar 2x20m. Obiekt i schemat obciążeń przedstawia rysunek 1.

29

qp=400 kPa

	ql=300 kPa	in
		zvc^

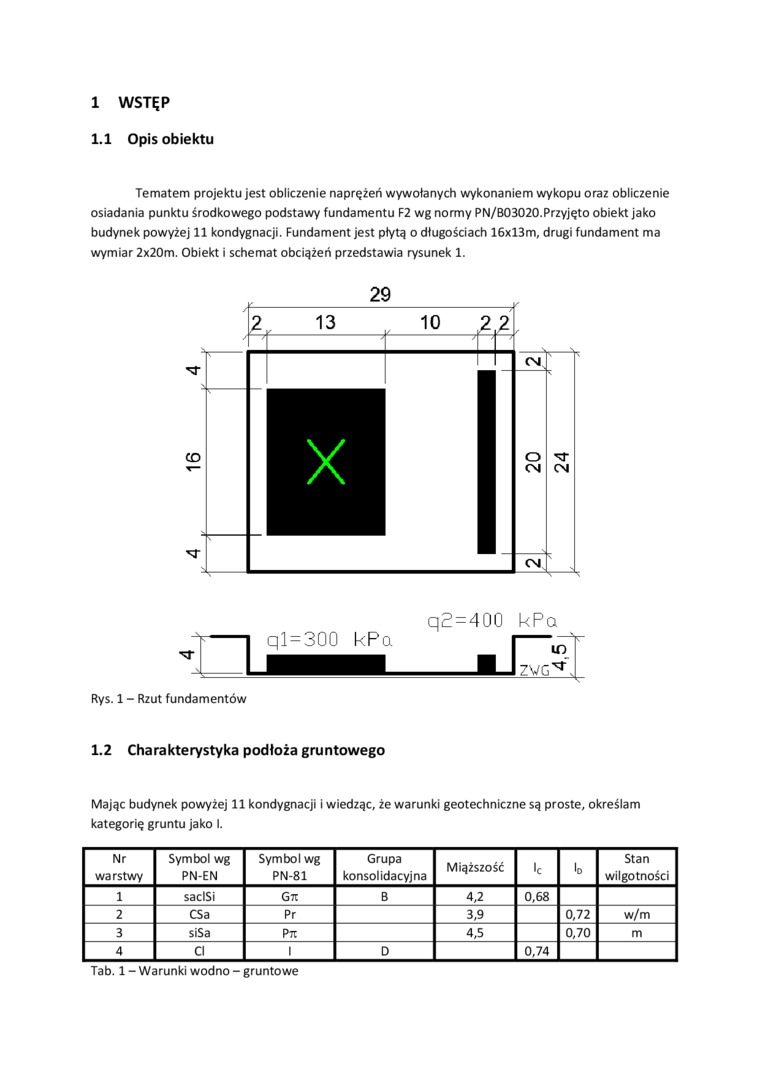

Rys. 1 - Rzut fundamentów

1.2 Charakterystyka podłoża gruntowego

Mając budynek powyżej 11 kondygnacji i wiedząc, że warunki geotechniczne są proste, określam kategorię gruntu jako I.

Nr warstwy	Symbol wg PN-EN	Symbol wg PN-81	Grupa konsolidacyjna	Miąższość	lc	Id	Stan wilgotności
1	sadSi	Gn	B	4,2	0,68
2	CSa	Pr		3,9		0,72	w/m
3	siSa	P7t		4,5		0,70	m
4	Cl	1	D		0,74

Tab. 1 - Warunki wodno - gruntowe
