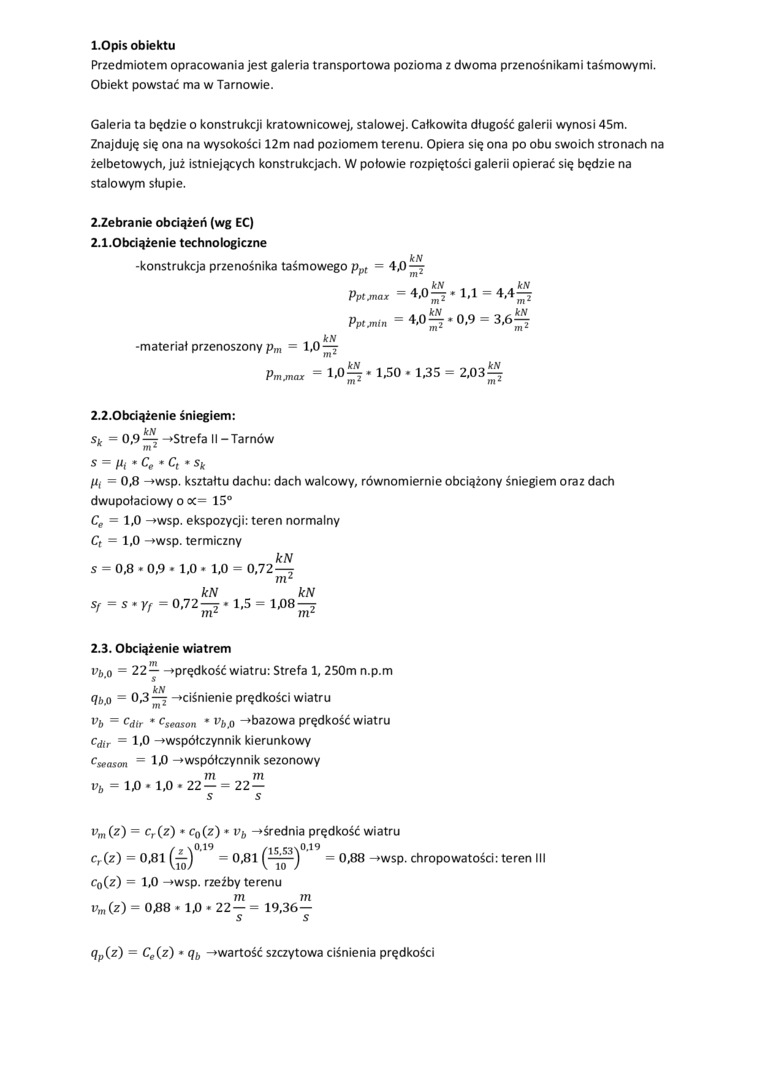

l.Opis obiektu

Przedmiotem opracowania jest galeria transportowa pozioma z dwoma przenośnikami taśmowymi. Obiekt powstać ma w Tarnowie.

Galeria ta będzie o konstrukcji kratownicowej, stalowej. Całkowita długość galerii wynosi 45m. Znajduję się ona na wysokości 12m nad poziomem terenu. Opiera się ona po obu swoich stronach na żelbetowych, już istniejących konstrukcjach. W połowie rozpiętości galerii opierać się będzie na stalowym słupie.

2.Zebranie obciążeń (wg EC)

2.1.Obciążenie technologiczne

kN

-konstrukcja przenośnika taśmowego p_pt = 4,0 ^7

. ..kN „ „    . . kN

Ppt jnax ~ 4.0^ * 1.1 ~ 4.4^

. _n kN    .kN

Pptjnin ⁼ 4»°^7* °.⁹ = ³»⁶^2 kN

-materiał przenoszony p_m = 1,0—?

m

P_mma = 1.0^7 * 1-50 • 1,35 = 2,03^

2.2.Obciążenie śniegiem:

IrN

s_k = 0,9— -*Strefa II - Tarnów

m^z

s = Pi* C'* c_t *s_k

Pi = 0,8 -»wsp. kształtu dachu: dach walcowy, równomiernie obciążony śniegiem oraz dach dwupołaciowy o oc= 15°

C_e = 1,0 -*wsp. ekspozycji: teren normalny C_t — 1,0 -»wsp. termiczny

kN

s = 0,8 * 0,9 • 1,0 « 1.0 = 0,72—7

m^z

kN    kN

Sr = s * Vf = 0,72—7 • 1,5 = 1,08—7

'    ¹    m^z    m^z

2.3. Obciążenie wiatrem

Vb.o = 22y -^prędkość wiatru: Strefa 1, 250m n.p.m

kN

q_b o = 0,3—j -»ciśnienie prędkości wiatru ^vb - ^cdir * Cseason * ^vb.o -*bazowa prędkość wiatru ^cdir = 1.0 -^współczynnik kierunkowy ^cs«ason ⁼ lj0 -»współczynnik sezonowy m    m

v_b = IX) • 1,0 • 22— = 22 — s    s

v_m (z) = c_r(z) * c₀ (z) * v_b -»średnia prędkość wiatru

c_r(z) = 0,81    = 0,81    - 0,88 -*wsp. chropowatości: teren III

c₀(z) = 1,0 -»wsp. rzeźby terenu

m    m

v_m (z) = 0,88 * IX) * 22— = 19,36—

s    s

q_p(z) = C_e(z) • q_b -»wartość szczytowa ciśnienia prędkości
