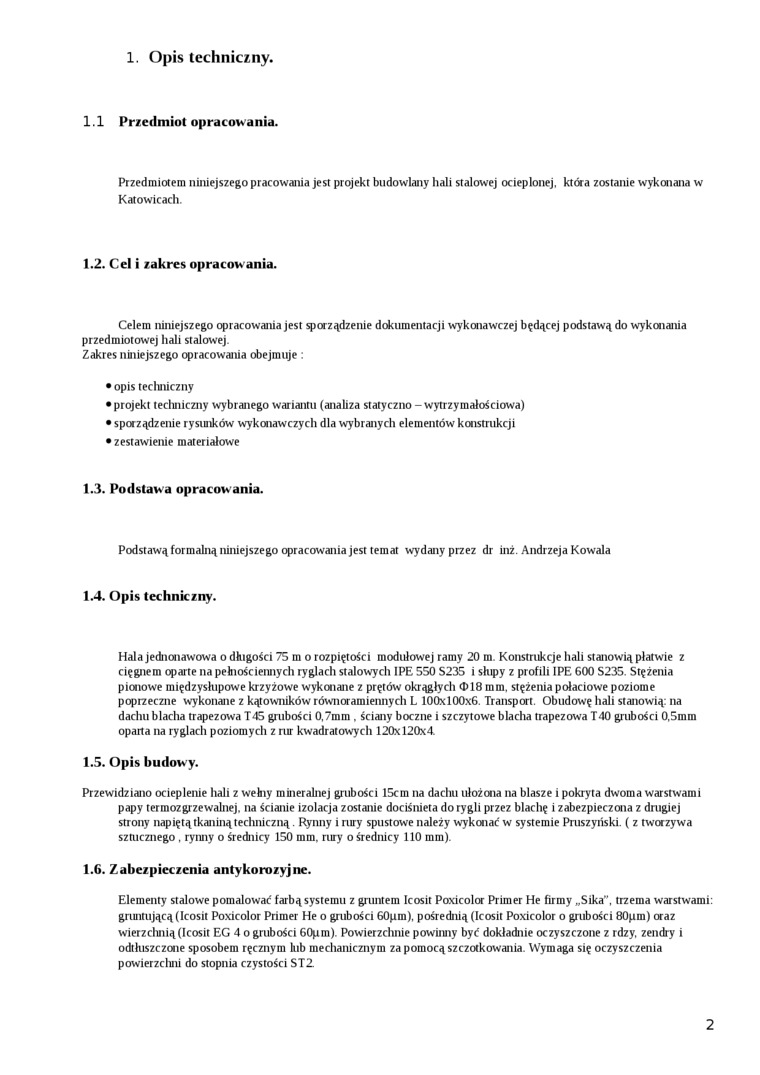

1. Opis techniczny.

1.1 Przedmiot opracowania.

Przedmiotem niniejszego pracowania jest projekt budowlany hali stalowej ocieplonej, która zostanie wykonana w Katowicach.

1.2. Cel i zakres opracow ania.

Celem niniejszego opracowania jest sporządzenie dokumentacji wykonawczej będącej podstawą do wykonania przedmiotowej hali stalowej.

Zakres niniejszego opracowania obejmuje :

•    opis techniczny

•projekt techniczny wybranego wariantu (analiza statyczno - wytrzymałościowa)

•    sporządzenie rysunków wykonawczych dla wybranych elementów konstrukcji

•    zestawienie materiałowe

1.3. Podstawa opracow ania.

Podstawą formalną niniejszego opracowania jest temat wydany przez dr inż. Andrzeja Kowala

1.4. Opis techniczny.

Hala jednonawowa o długości 75 m o rozpiętości modułowej ramy 20 m Konstrukcje hali stanowią płatwie z cięgnem oparte na pełnośćiennych ryglach stalowych IPE 550 S235 i shipy z profili IPE 600 S235. Stężenia pionowe międzysłupowe krzyżowe wykonane z prętów okrągłych d>18 mm. stężenia połaciowe poziome poprzeczne wykonane z kątowników równoramieiuiych L 100x100x6. Transport. Obudowę hali stanowią: na dachu blacha trapezowa T45 grubości 0,7mm . ściany boczne i szczytowe blacha trapezowa T40 grubości 0,5mm opatia na ryglach poziomych z rur kwadratowych 120x120x4.

1.5.    Opis budów y.

Przewidziano ocieplenie hali z wełny mineralnej grubości 15cm na dachu ułożona na blasze i pokryta dwoma warstwami papy termozgrzewalnej, na ścianie izolacja zostanie dociśnięta do rygli przez blachę i zabezpieczona z drugiej strony napiętą tkaniną techniczną. Rynny i rury spustowe należy wykonać w systemie Pruszyński. ( z tworzywa sztucznego. rynny o średnicy 150 mm. rury o średnicy 110 mm).

1.6.    Zabezpieczenia antykorozyjne.

Elementy stalowe pomalować farbą systemu z gruntem Icosit Poxicolor Primer He firmy „Sika", trzema warstwami: gruntującą (Icosit Poxicolor Primer He o grubości 60pm). pośrednią (Icosit Poxicolor o grubości 80pm) oraz wierzchnią (Icosit EG 4 o grubości 60pm). Powierzchnie powinny być dokładnie oczyszczone z rdzy. zendry i odtłuszczone sposobem ręcznym hib mechanicznym za pomocą szczotkowania. Wymaga się oczyszczenia powierzchni do stopnia czystości ST2
