g - przyspieszenie ziemskie [g=981 cm/sA2] pl - ciśnienie w przewodzie przed zwężką p2 - ciśnienie w przewodzie za zwężką

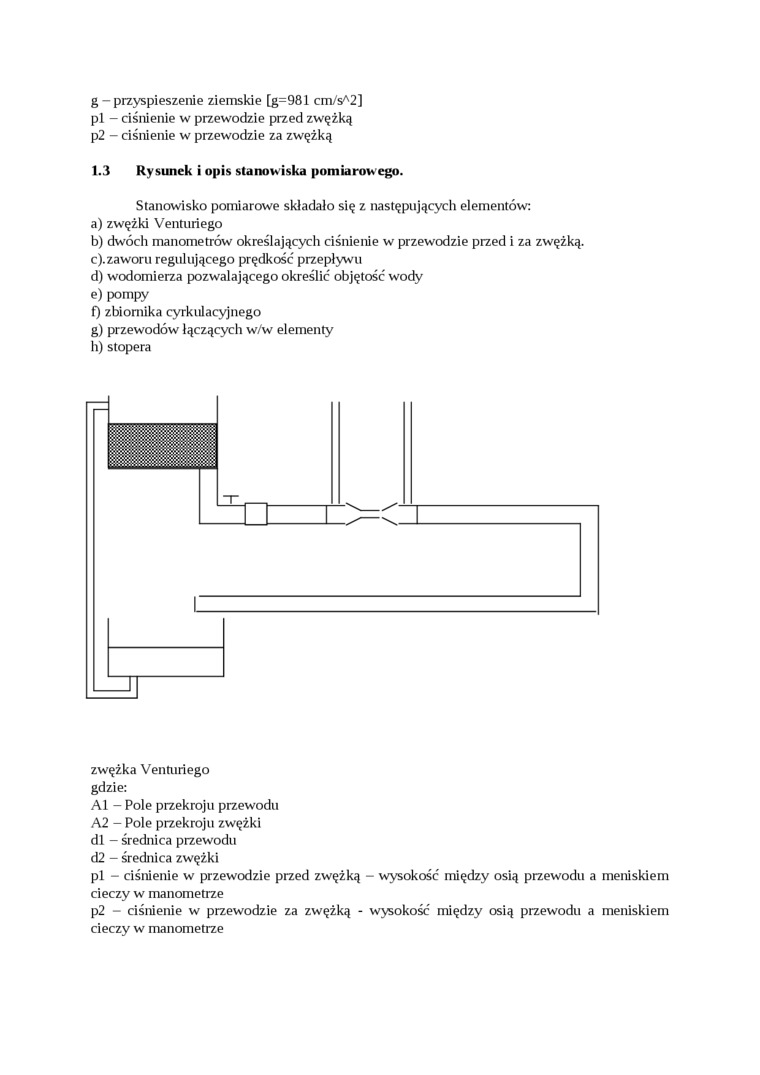

1.3 Rysunek i opis stanowiska pomiarowego.
Stanowisko pomiarowe składało się z następujących elementów:
a) zwężki Venturiego
b) dwóch manometrów określających ciśnienie w przewodzie przed i za zwężką.
c) .zaworu regulującego prędkość przepływu
d) wodomierza pozwalającego określić objętość wody
e) pompy
0 zbiornika cyrkulacyjnego
g) przewodów łączących w/w elementy
h) stopera
zwężka Venturiego gdzie:
Al - Pole przekroju przewodu A2 - Pole przekroju zwężki dl - średnica przewodu d2 - średnica zwężki
pl - ciśnienie w przewodzie przed zwężką - wysokość między osią przewodu a meniskiem cieczy w manometrze
p2 - ciśnienie w przewodzie za zwężką - wysokość między osią przewodu a meniskiem cieczy w manometrze
