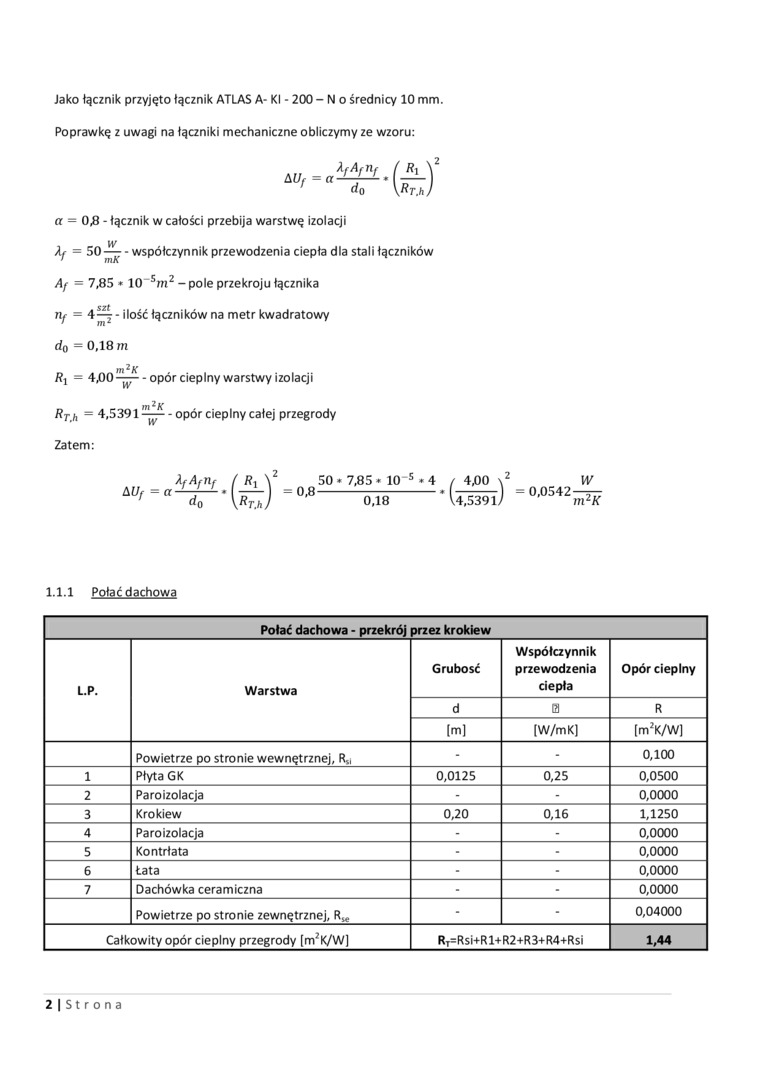

Jako łącznik przyjęto łącznik ATLAS A- KI - 200 -No średnicy 10 mm.
Poprawkę z uwagi na łączniki mechaniczne obliczymy ze wzoru:
LUf
xfAfnf ( R\ V
do Wh)
a = 0,8 - łącznik w całości przebija warstwę izolacji w
Ar = 50—--współczynnik przewodzenia ciepła dla stali łączników
' rnK
Af = 7,85 * 10 sm1 - pole przekroju łącznika nf = 4^4 • ••ość łączników na metr kwadratowy d0 = 0,18 m
R\ = 4,00^^-opór cieplny warstwy izolacji RTh = 4,5391 - opór cieplny całej przegrody
Zatem:
&Uf = ar
XfAfnf
do
/ /?! \2 50 * 7,85 * 10 s * 4
fez _0'8 Ó48
0,0542
W
m1K
1.1.1 Połać dachowa
Połać dachowa - przekrój |
przez krokiew | |||
L.P. |
Warstwa |
Grubość |
Współczynnik przewodzenia ciepła |
Opór cieplny |
d |
ta |
R | ||
(m) |
(W/mK) |
[m1K/W] | ||
Powietrze po stronie wewnętrznej, Rtl |
- |
- |
0,100 | |
1 |
Płyta GK |
0,0125 |
0,25 |
0,0500 |
2 |
Paroizolacja |
- |
- |
0,0000 |
3 |
Krokiew |
0,20 |
0,16 |
1,1250 |
4 |
Paroizolacja |
- |
0,0000 | |
5 |
Kontrłata |
- |
0,0000 | |
6 |
Lata |
- |
0,0000 | |
7 |
Dachówka ceramiczna |
- |
0,0000 | |
Powietrze po stronie zewnętrznej, R*. |
- |
0,04000 | ||
Całkowity opór cieplny przegrody [m?K/W) |
RT=Rsi+Rl+R2+R3+R4+Rsi |
1,44 |
