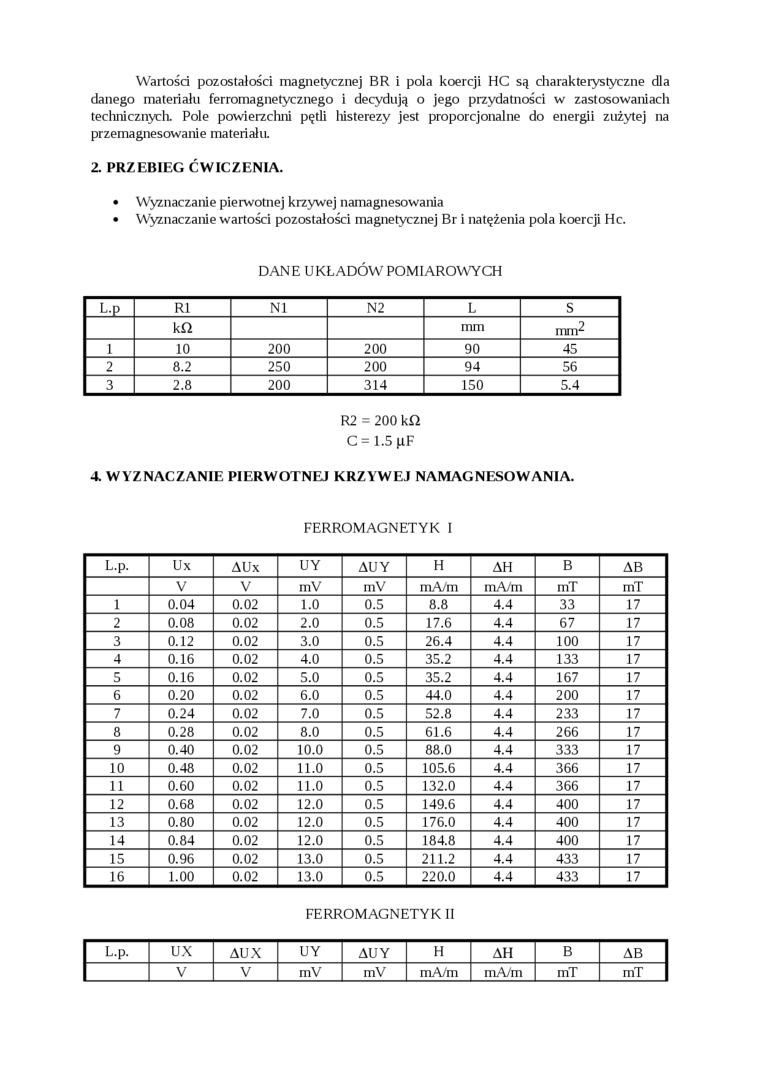

Wartości pozostałości magnetycznej BR i pola koercji HC są charakterystyczne dla danego materiału ferromagnetycznego i decydują o jego przydatności w zastosowaniach technicznych. Pole powierzclini pętli histerezy jest proporcjonalne do energii zużytej na przemagnesowanie materiału.

2. PRZEBIEG ĆWICZENIA.

•    Wyznaczanie pierwotnej krzywej namagnesowania

•    Wyznaczanie wartości pozostałości magnetycznej Br i natężenia poła koercji Hc.

DANE UKŁADÓW POMIAROWYCH

L.p	R1	NI	N2	L	S
	k O			mm	mm^
1	10	200	200	90	45
2	8.2	250	200	94	56
3	2.8	200	314	150	5.4

R2 = 200 kO.

C = 1.5 pF

4. WY ZNACZANIE PIERWOTNEJ KRZYWEJ NAMAGNESOWANIA.

FERROMAGNETYK I

L.p.	Ux	AUx	UY	AUY	H	AH	B	AB
	V	V	mV	mV	mA/m	mA/m	mT	mT
1	0.04	0.02	1.0	0.5	8.8	4.4	33	17
2	0.08	0.02	2.0	0.5	17.6	4.4	67	17
3	0.12	0.02	3.0	0.5	26.4	4.4	100	17
4	0.16	0.02	4.0	0.5	35.2	4.4	133	17
5	0.16	0.02	5.0	0.5	35.2	4.4	167	17
6	0.20	0.02	6.0	0.5	44.0	4.4	200	17
7	0.24	0.02	7.0	0.5	52.8	4.4	233	17
8	0.28	0.02	8.0	0.5	61.6	4.4	266	17
9	0.40	0.02	10.0	0.5	88.0	4.4	333	17
10	0.48	0.02	11.0	0.5	105.6	4.4	366	17
11	0.60	0.02	11.0	0.5	132.0	4.4	366	17
12	0.68	0.02	12.0	0.5	149.6	4.4	400	17
13	0.80	0.02	12.0	0.5	176.0	4.4	400	17
14	0.84	0.02	12.0	0.5	184.8	4.4	400	17
15	0.96	0.02	13.0	0.5	211.2	4.4	433	17
16	1.00	0.02	13.0	0.5	220.0	4.4	433	17

FERROMAGNETYK II

L.p.	UX	AUX	UY	AUY	H	AH	B	AB
	V	V	mV	mV	mA/m	mA/m	mT	mT
