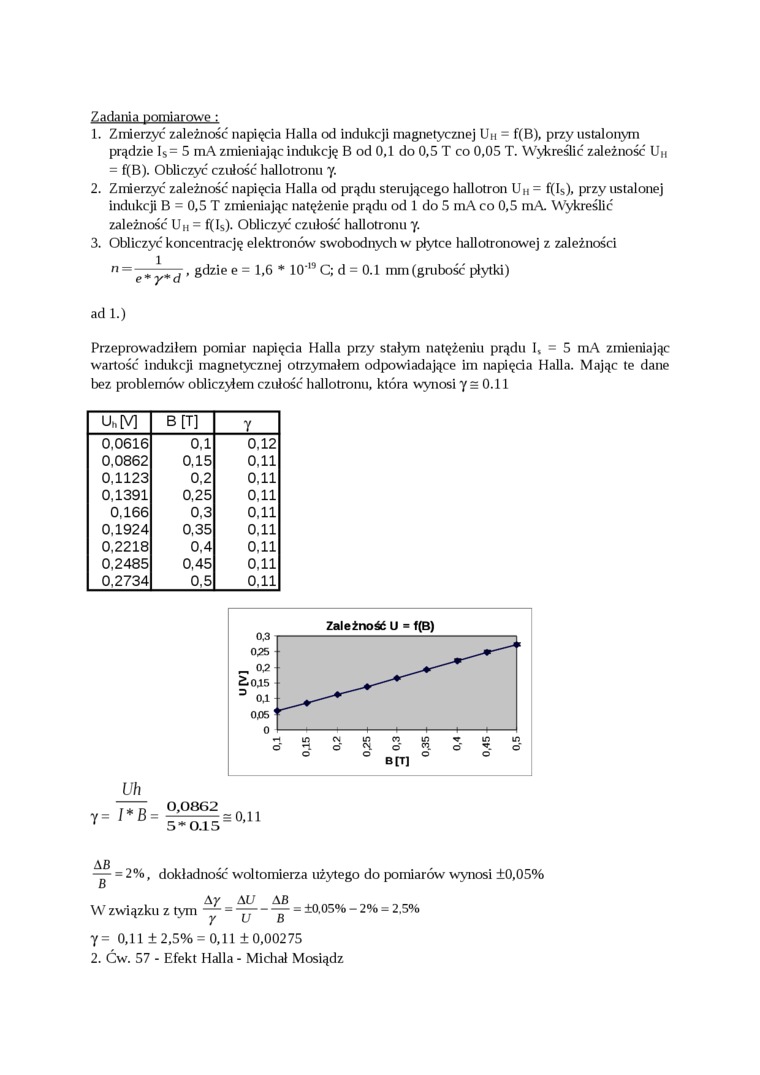

Zadania poniiarowę;

1.    Zmierzyć zależność napięcia Halla od indukcji magnetycznej Uh = f(B), przy ustalonym prądzie Is= 5 mA zmieniając indukcję B od 0,1 do 0,5 T co 0,05 T. Wykreślić zależność Uh = f(B). Obliczyć czułość hallotronu y.

2.    Zmierzyć zależność napięcia Halla od prądu sterującego hallotrcmi Uh = f(Is), przy ustalonej indukcji B = 0,5 T zmieniając natężenie prądu od 1 do 5 mA co 0,5 mA. Wykreślić zależność Uh = f(Is)- Obliczyć czułość liallotronu y.

3.    Obliczyć koncentrację elektronów swobodnych w płytce hallotronowej z zależności

n = e + y*d ’ e = 1,6 * 10'19 C; d = 0.1 mm (grubość płytki)

ad 1.)

Przeprowadziłem pomiar napięcia Halla przy stałym natężeniu prądu I, = 5 mA zmieniając wartość indukcji magnetycznej otrzymałem odpowiadające im napięcia Halla. Mając te dane bez problemów obliczyłem czułość hallotronu, która wynosi y = 0.11

y=


Uh

I* B =


0,0862

5*0.15



= 0,11


UhM

B [T]

y

0.0616

0.1

0,12

0.0862

0,15

0,11

0,1123

0,2

0,11

0,1391

0,25

0,11

0,166

0,3

0,11

0,1924

0,35

0,11

0,2218

0,4

0,11

0,2485

0,45

0,11

0,2734

0.5

0,11

= 2%, dokładność woltomierza użytego do pomiarów wynosi ±0,05%

O

A y AU AB

W związku z tym — = ---— = ±0.05% - 2% = 2.5%

y = 0,11 ±2,5% = 0,11 ±0,00275 2. Ćw. 57 - Efekt Halla - Michał Mosiądz
