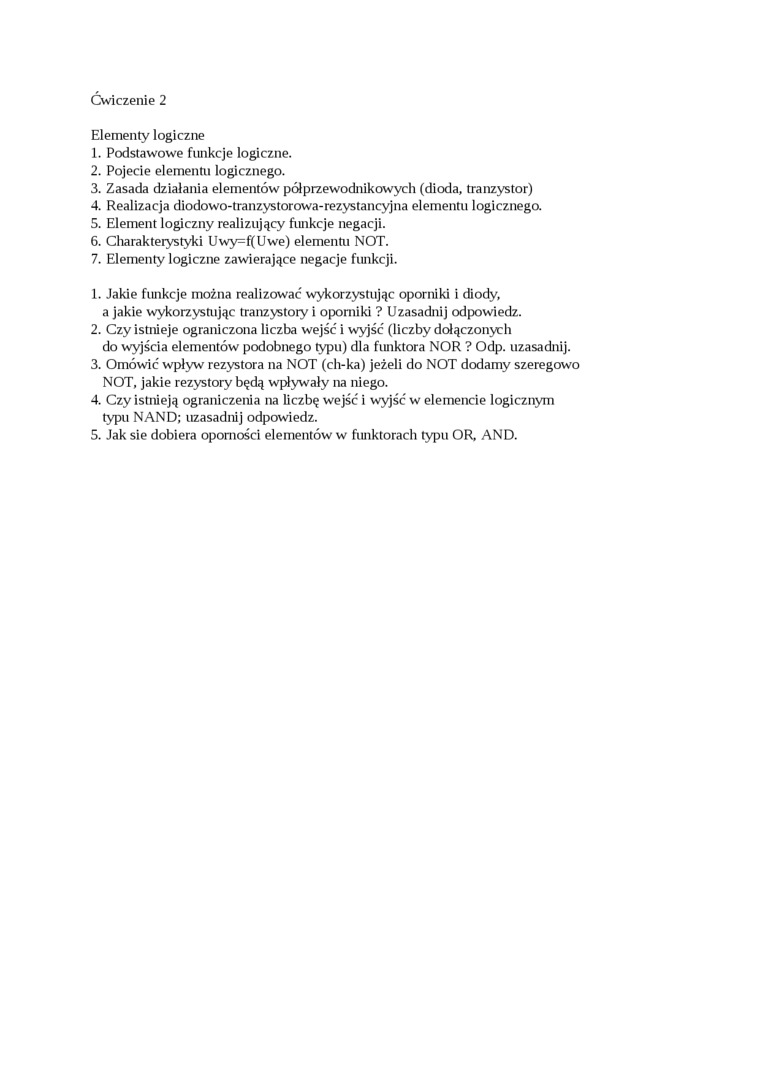

Ćwiczenie 2

Elementy logiczne

1.    Podstawowe funkcje logiczne.

2.    Pojecie elementu logicznego.

3.    Zasada działania elementów półprzewodnikowych (dioda, tranzystor)

4.    Realizacja diodowo-tranzystorowa-rezystancyjna elementu logicznego.

5.    Element logiczny realizujący funkcje negacji.

6.    Charakteiystyki Uwy=f(Uwe) elementu NOT.

7.    Elementy logiczne zawierające negacje funkcji.

1.    Jakie funkcje można realizować wykorzystując oporniki i diody,

a jakie wykorzystując tranzystory i oporniki ? Uzasadnij odpowiedz.

2.    Czy istnieje ograniczona liczba wejść i wyjść (liczby dołączonych

do wyjścia elementów podobnego typu) dla fiuiktora NOR ? Odp. uzasadnij.

3.    Omówić wpływ rezystora na NOT (ch-ka) jeżeli do NOT dodamy szeregowo NOT, jakie rezystory będą wpływały na niego.

4.    Czy istnieją ograniczenia na liczbę wejść i wyjść w elemencie logicznym typu NAND; uzasadnij odpowiedz.

5.    Jak sie dobiera oporności elementów w funktorach typu OR, AND.
