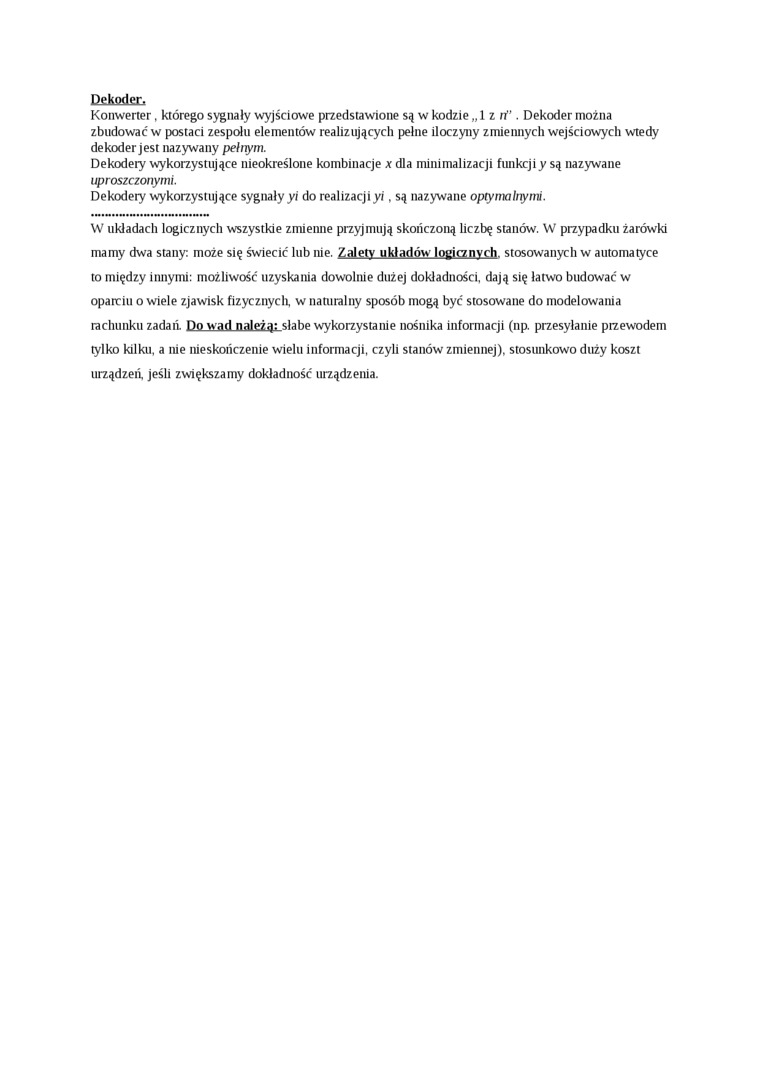

Dekoder,

Konwerter. którego sygnały wyjściowe przedstawione są w kodzie „lzn”. Dekoder można zbudować w postaci zespołu elementów realizujących pełne iloczyny zmiennych wejściowych wtedy dekoder jest nazywany pełnym.

Dekodery wykorzystujące nieokreślone kombinacje x dla minimalizacji funkcjiy są nazywane uproszczonymi.

Dekodery wykorzystujące sygnały yi do realizacji yi, są nazywane optymalnymi.

W układach logicznych wszystkie zmienne przyjmują skończoną liczbę stanów. W przypadku żarówki mamy dwa stany: może się świecić lub nie. Zalety układów logicznych, stosowanych w automatyce to między innymi: możliwość uzyskania dowolnie dużej dokładności, dają się łatwo budować w oparciu o wiele zjawisk fizycznych w naturalny sposób mogą być stosowane do modelowania rachunku zadań. Do wad należą; słabe wykorzystanie nośnika informacji (np. przesyłanie przewodem tylko kilku, a me nieskończenie wielu informacji, czyli stanów zmiennej), stosunkowo duży koszt urządzeń, jeśli zwiększamy dokładność urządzenia.
