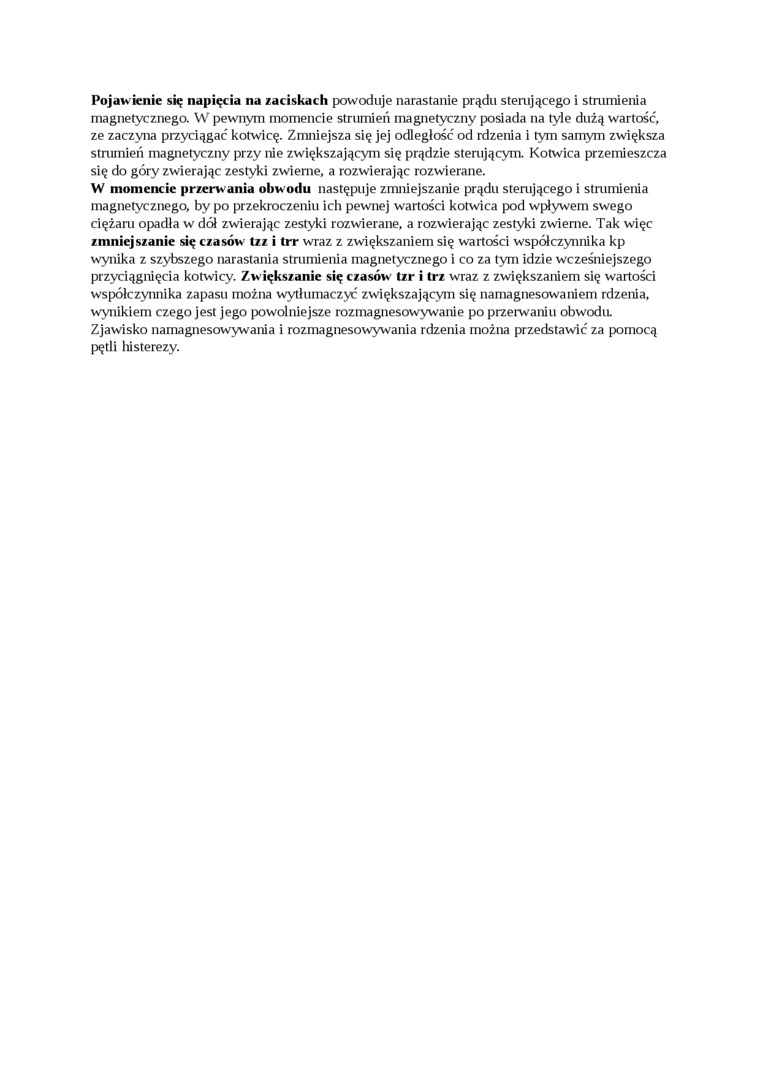

Pojaw ienie się napięcia na zaciskach powoduje narastanie prądu stemjącego i strumienia magnetycznego. W pewnym momencie strumień magnetyczny posiada na tyie dużą wartość, ze zaczyna przyciągać kotwicę. Zmniejsza się jej odległość od rdzenia i tym samym zwiększa strumień magnetyczny przy nie zwiększającym się prądzie sterującym. Kotwica przemieszcza się do góry zwierając zestyki zwieme, a rozwierając rozwierane.

W momencie przerwania obwoclu następuje zmniejszanie prądu stemjącego i strumienia magnetycznego, by po przekroczeniu ich pewnej wartości kotwica pod wpływem swego ciężaru opadła w dół zwierając zestyki rozwierane, a rozwierając zestyki zwieme. Tak więc zmniejszanie się czasów tzz i trr wraz z zwiększaniem się wartości współczynnika kp wynika z szybszego narastania strumienia magnetycznego i co za tym idzie wcześniejszego przyciągnięcia kotwicy. Zw iększanie się czasów tzr i trz wraz z zwiększaniem się wartości współczynnika zapasu można wytłumaczyć zwiększającym się namagnesowaniem rdzenia, wynikiem czego jest jego powolniejsze rozmagnesowywanie po przerwaniu obwodu. Zjawisko namagnesowywania i rozmagnesowywania rdzenia można przedstawić za pomocą pętli histerezy.
