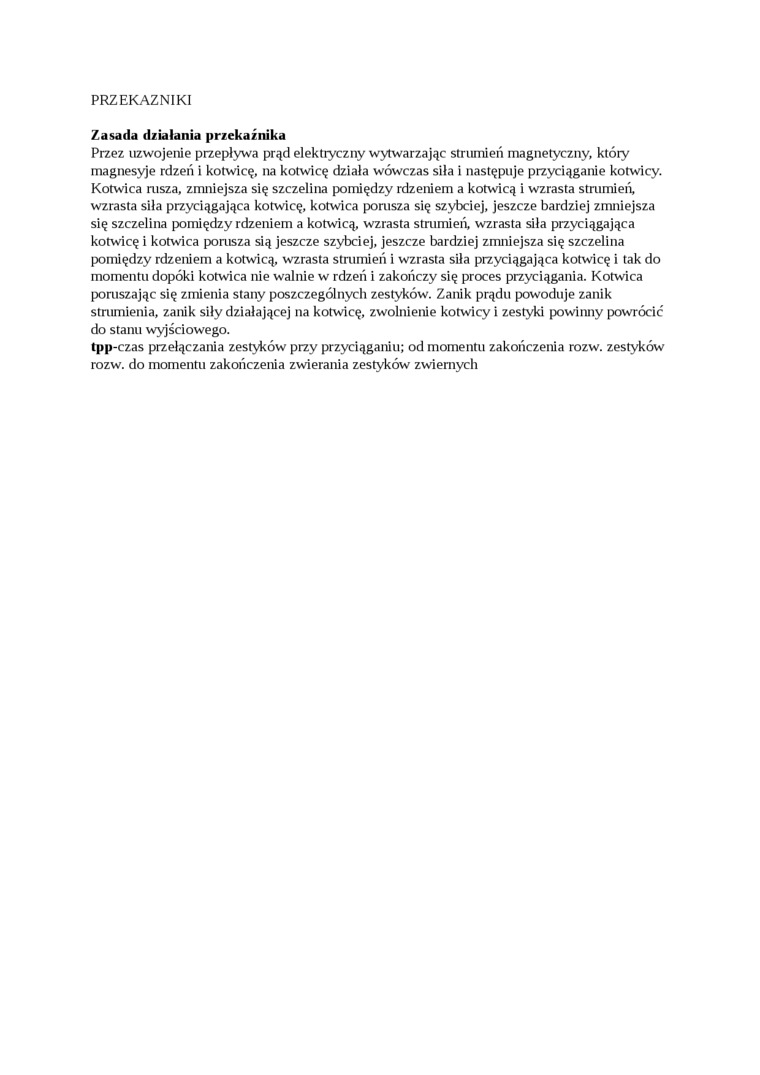

PRZEKAŹNIKI
Zasada działania przekaźnika
Przez uzwojenie przepływa prąd elektryczny wytwarzając strumień magnetyczny, który magnesyje rdzeń i kotwicę, na kotwicę działa wówczas siła i następuje przyciąganie kotwicy. Kotwica msza, zmniejsza się szczelina pomiędzy rdzeniem a kotwicą i wzrasta strumień, wzrasta siła przyciągająca kotwicę, kotwica porusza się szybciej, jeszcze bardziej zmniejsza się szczelina pomiędzy rdzeniem a kotwicą, wzrasta strumień, wzrasta siła przyciągająca kotwicę i kotwica porusza sią jeszcze szybciej, jeszcze bardziej zmniejsza się szczelina pomiędzy rdzeniem a kotwicą, wzrasta strumień i wzrasta siła przyciągająca kotwicę i tak do momentu dopóki kotwica nie walnie w rdzeń i zakończy się proces przyciągania. Kotwica poruszając się zmienia stany poszczególnych zestyków. Zanik prądu powoduje zanik strumienia, zanik siły działającej na kotwicę, zwolnienie kotwicy i zestyki powinny powrócić do stanu wyjściowego.
tpp-czas przełączania zestyków przy przyciąganiu; od momentu zakończenia rozw. zestyków rozw. do momentu zakończenia zwierania zestyków zwiemych
