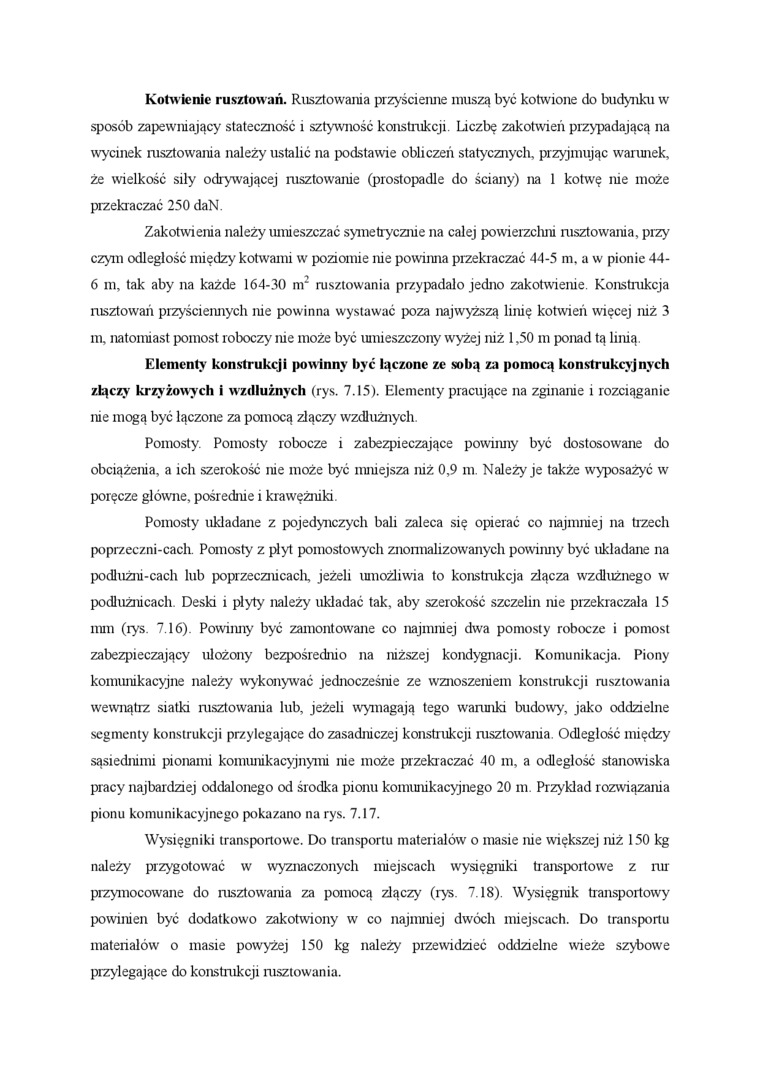

Kotwienie rusztowań. Rusztowania przyścienne muszą być kotwione do budynku w sposób zapewniający stateczność i sztywność konstrukcji. Liczbę zakotwień przypadającą na wycinek rusztowania należy ustalić na podstawie obliczeń statycznych, przyjmując warunek, że wielkość siły odrywającej rusztowanie (prostopadle do ściany) na 1 kotwę nie może przekraczać 250 daN.

Zakotwienia należy umieszczać symetrycznie na całej powierzchni rusztowania, przy czym odległość między kotwami w poziomie nie powinna przekraczać 44-5 m. a w pionie 44-6 m, tak aby na każde 164-30 nr rusztowania przypadało jedno zakotwienie. Konstrukcja rusztowań przyściennych nie pow inna wystawać poza najwyższą linię kotwień więcej niż 3 m, natomiast pomost roboczy nie może być umieszczony w^ryżej niż 1,50 m ponad tą linią.

Elementy konstrukcji powinny być łączone ze sobą za pomocą konstrukcyjnych złączy' krzyżowych i wzdłużnych (rys. 7.15). Elementy pracujące na zginanie i rozciąganie nie mogą być łączone za pomocą złączy wzdłużnych.

Pomosty. Pomosty robocze i zabezpieczające powiimy być dostosowane do obciążenia, a ich szerokość nie może być niniejsza niż 0,9 m. Należy je także wyposażyć w poręcze główne, pośrednie i krawężniki.

Pomosty układane z pojedynczych bali zaleca się opierać co najmniej na trzech poprzeczni-cach. Pomosty z płyt pomostowych znormalizowanych powiimy być układane na podłużni-cach lub poprzecznicacli, jeżeli umożliwia to konstrukcja złącza wzdłużnego w podlużnicach. Deski i płyty należy' układać tak, aby szerokość szczelin nie przekraczała 15 mm (rys. 7.16). Powiimy być zamontowane co najmniej dwa pomosty robocze i pomost zabezpieczający ułożony bezpośrednio na niższej kondygnacji. Komunikacja. Piony komunikacyjne należy wykonywać jednocześnie ze w'znoszeniem konstrukcji rusztowania wewnątrz siatki rusztowania lub, jeżeli wymagają tego wanmki budowy, jako oddzielne segmenty konstrukcji przylegające do zasadniczej konstrukcji rusztowania. Odległość między sąsiednimi pionami komunikacyjnymi nie może przebaczać 40 m, a odległość stanowiska pracy najbardziej oddalonego od środka pionu komunikacyjnego 20 m. Przykład rozwiązalna pionu komunikacyjnego pokazano na rys. 7.17.

Wysięgniki transportowe. Do transportu materiałów' o masie nie większej niż 150 kg należy przygotować w wyznaczonych miejscach wysięgniki transportowe z rur przymocowane do rusztowania za pomocą złączy (rys. 7.18). Wysięgnik transportowy powinien być dodatkowo zakotwiony w co najmniej dwóch miejscach. Do transportu materiałów' o masie powyżej 150 kg należy przewidzieć oddzielne wieże szybowe przylegające do konstrukcji rusztowania.
