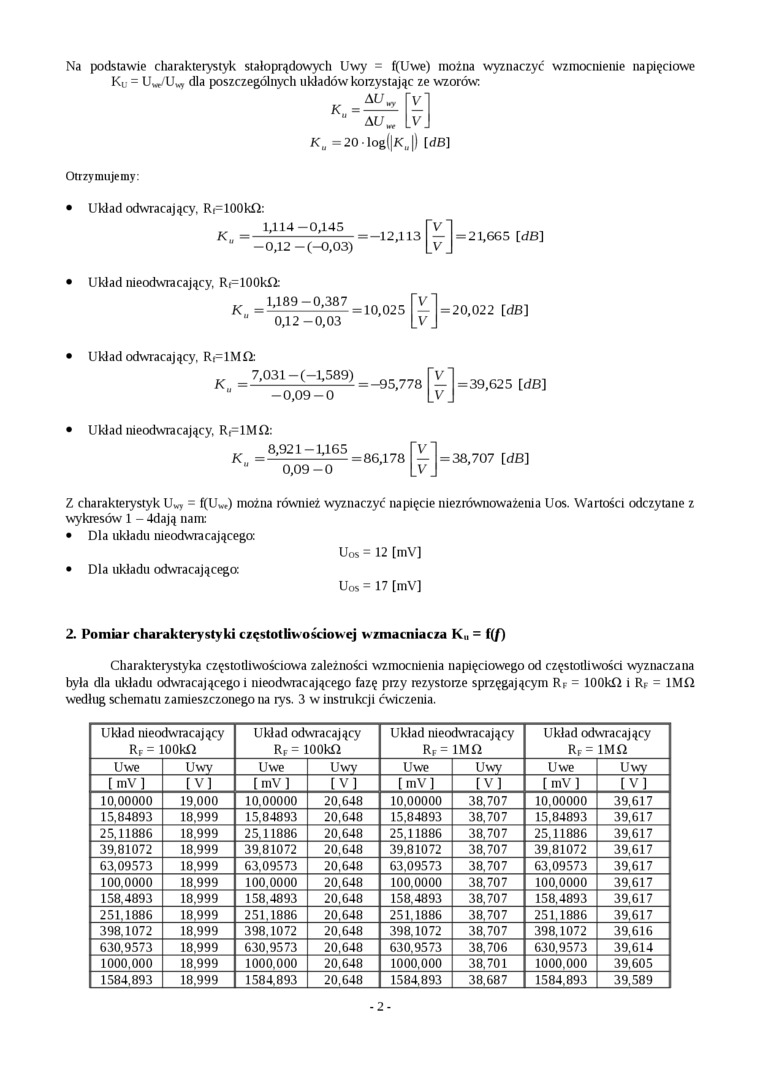

Na podstawie charakterystyk stałoprądowych Uwy = f(Uwe) można wyznaczyć wzmocnienie napięciowe Ku = IWUwy dla poszczególnych układów korzystając ze wzorów;

K_u =20 1og(|K_u|) [dB]

Otrzymujemy;

• Układ odwracający, R_f=100k£2:

₌ M14—0,145 ₌_₁₂ n3 [-1=21,665 [dB] -0,12-(-0,03)    IV J

Układ nieodwracający, RFlOOkfi

-lOOklł

₌ U89 -0,387 _{=1    25} I”—= 20,022 [dB]

"    0,12-0,03    IV J

Układ odwracający, RplMft;

, 7,031 -(-.,589) ₌    m_{=39>625 WB}]

“    -0,09-0    |_vj

Układ nieodwracający, R|=lMft:

₌ 8,921-1,165 _{=    78} rvl    _[dfi]

^M 0,09-0    IV ]

Z charakterystyk Uwy = f(Uw*) można również wyznaczyć napięcie niezrównoważenia Uos. Wartości odczytane z wykresów 1 - 4dają nam:

• Dla układu nieodwracającego:

Uos = 12 [mV]

• Dla układu odwracającego:

Uos= 17[mVJ

2. Pomiar charakterystyki częstotliwościowej wzmacniacza K„ - f(/)

Charakterystyka częstotliwościowa zależności wzmocnienia napięciowego od częstotliwości wyznaczana była dla układu odwracającego i nieodwracającego fazę pizy rezystorze sprzęgającym R_r = lOOkH i R_f = 1M£2 według schematu zamieszczonego na tys. 3 w instrukcji ćwiczema.

Układ nieodwracający Rf =lOOktt		Układ odwracający Rf = 100ka		Układ nieodwracający Rf= lMfl		Układ odwracający Rf= MSI
Uwe	Uwy	Uwe	Uwy	Uwe	Uwy	Uwe	Uwy
[ mV 1	[VI	[ mV ]	[VI	[mV]	[V]	[rnVl	[V]
10,00000	19,000	10,00000	20,648	10,00000	38,707	10,00000	39,617
15,84893	18,999	15,84893	20,648	15,84893	38.707	15,84893	39,617
25,11886	18,999	25,11886	20,648	25,11886	38,707	25,11886	39,617
39,81072	18,999	39,81072	20,648	39,81072	38,707	39,81072	39,617
63,09573	18,999	63,09573	20,648	63,09573	38,707	63,09573	39,617
100,0000	18,999	100,0000	20,648	100,0000	38,707	100,0000	39,617
158,4893	18,999	158,4893	20,648	158,4893	38,707	158,4893	39,617
251,1886	18,999	251,1886	20,648	251,1886	38,707	251,1886	39,617
398,1072	18,999	398,1072	20,648	398,1072	38.707	398,1072	39,616
630,9573	18,999	630,9573	20,648	630,9573	38,706	630,9573	39,614
1000,000	18,999	1000,000	20,648	1000,000	38,701	1000,000	39,605
1584,893	18,999	1584,893	20,648	1584,893	38,687	1584,893	39,589

-2-
