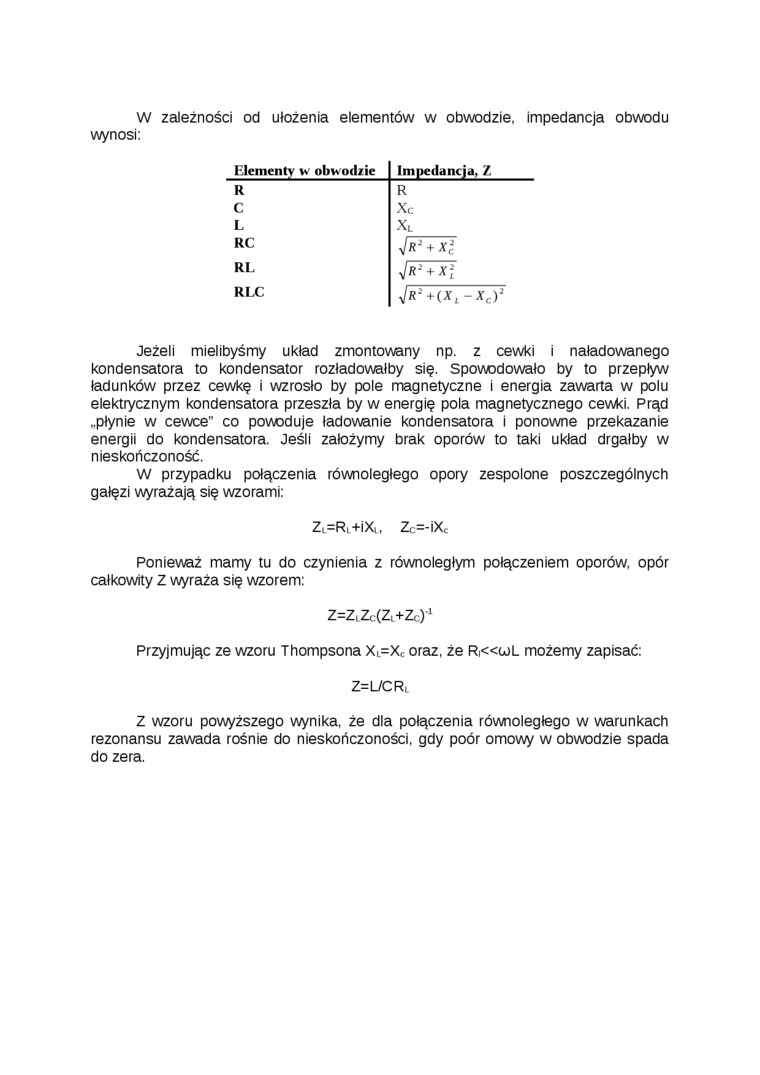

W zależności od ułożenia elementów w obwodzie, impedancja obwodu wynosi:

F.lementy w obuoil/ie

Impedancjd, Z

R

R

C

Xc

L

xL

RC

iJr2 + x2

RL

Jr2 + x2

RLC

Jr>+(Xl-Xc)‘

Jeżeli mielibyśmy układ zmontowany np. z cewki i naładowanego kondensatora to kondensator rozładowałby się. Spowodowało by to przepływ ładunków przez cewkę i wzrosło by pole magnetyczne i energia zawarta w polu elektrycznym kondensatora przeszła by w energię pola magnetycznego cewki. Prąd ..płynie w cewce" co powoduje ładowanie kondensatora i ponowne przekazanie energii do kondensatora. Jeśli założymy brak oporów to taki układ drgałby w nieskończoność.

W przypadku połączenia równoległego opory zespolone poszczególnych gałęzi wyrażają się wzorami:

Zi=Ri+iXł, Zc=-iXc

Ponieważ mamy tu do czynienia z równoległym połączeniem oporów, opór całkowity Z wyraża się wzorem:

Z=ZLZc(Zl+Zc)1

Przyjmując ze wzoru Thompsona XL=XC oraz. że Ri«u)L możemy zapisać:

Z=L/CRl

Z wzoru powyższego wynika, że dla połączenia równoległego w warunkach rezonansu zawada rośnie do nieskończoności, gdy poór omowy w obwodzie spada do zera.
