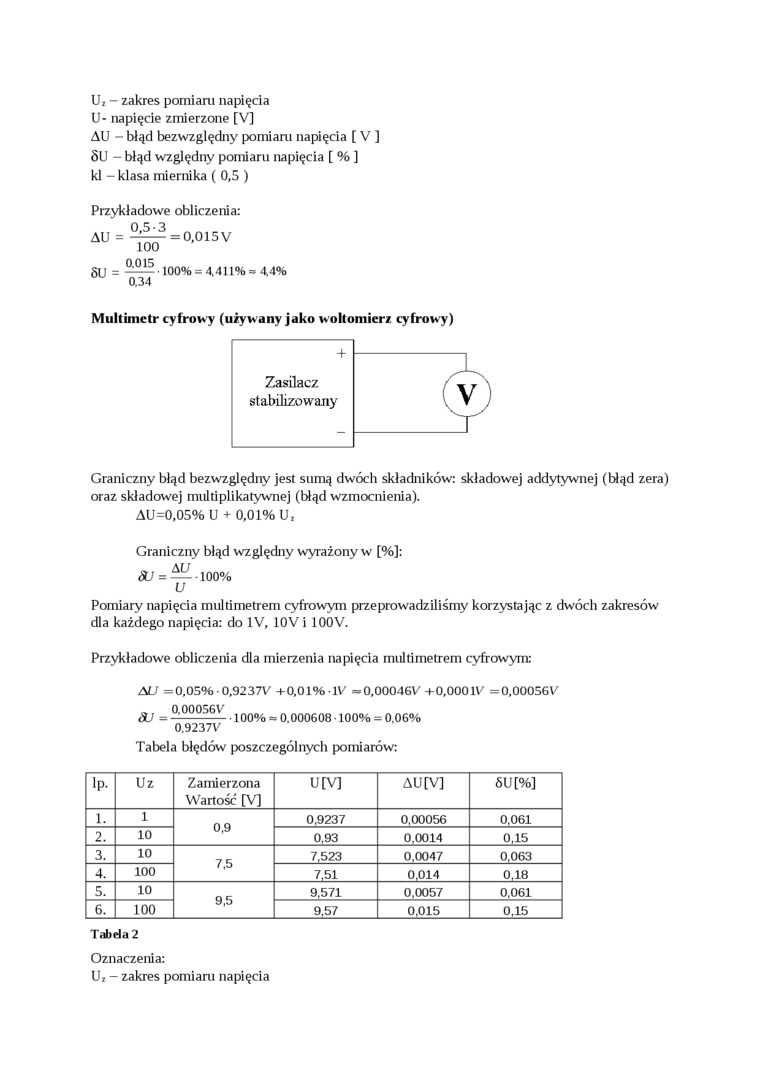

U* - zakres pomiaru napięcia U- napięcie zmierzone [V]

AU - błąd bezwzględny pomiaru napięcia [ V ]

8U - błąd względny pomiaru napięcia [ % ] kl - klasa miernika ( 0,5 )

Przykładowe obliczenia:

AU = ^1 = 0,015 V 100

gir -    ioo% = 4,411%*4.4%

0.34

Multimctr cyfrowy (używany jako woltomierz cyfrowy)

Graniczny błąd bezwzględny jest sumą dwóch składników: składowej addytywnej (błąd zera) oraz składowej multiplikatywnej (błąd wzmocnienia).

AU =0,05% U + 0,01% U,

Graniczny błąd względny wyrażony w [%]:

SU = — 100%

U

Pomiary napięcia multimetrem cyfrowym przeprowadziliśmy korzystając z dwóch zakresów dla każdego napięcia: do IV, 10V i 100V.

Przykładowe obliczenia dla mierzenia napięcia multimetrem cyfrowym:

AU = 0,05%• 0,9237V +0,01%1V -0,00046^ +0,0001V =0,00056V ^    0,00056V

SU = ---100% = 0,000608 100% = 0.06%

0.9237V

Tabela błędów poszczególnych pomiarów:

lp.

Uz

Zamierzona Wartość [V]

U[V]

AU[V]

6U[%]

1.

1

0,9

0,9237

0,00056

0,061

2.

10

0,93

0,0014

0,15

3.

10

7,5

7,523

0,0047

0,063

4.

100

7,51

0,014

0,18

5.

10

9,5

9,571

0,0057

0,061

6.

100

9,57

0,015

0,15

Tabela 2

Oznaczenia:

Ui - zakres pomiaru napięcia
