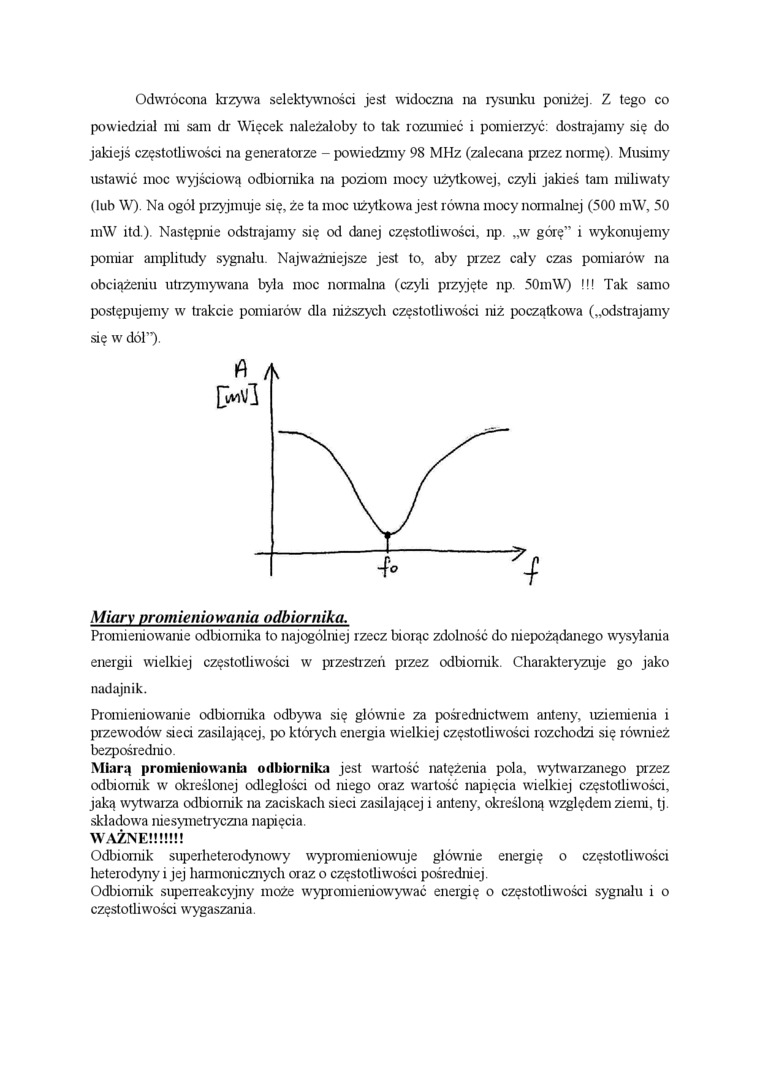

Odwrócona krzywa selektywności jest widoczna na rysunku poniżej. Z tego co powiedział ini sam dr Więcek należałoby to tak rozumieć i pomierzyć: dostrajamy się do jakiejś częstotliwości na generatorze - powiedzmy 98 MHz (zalecana przez normę). Musimy ustawić moc wyjściową odbiornika na poziom mocy użytkowej, czyli jakieś tam miliwaty (lub W). Na ogól przyjmuje się, że ta moc użytkowa jest równa mocy normalnej (500 mW, 50 mW itd). Następnie odstrajamy się od danej częstotliwości, np. „w górę" i wykonujemy pomiar amplitudy sygnału. Najważniejsze jest to, aby przez cały czas pomiarów na obciążeniu utrzymywana była moc normalna (czyli przyjęte np. 50mW) !!! Tak samo postępujemy w trakcie pomiarów' dla niższych częstotliwości niż początkowa („odstrajamy się w dól").

Miary promieniowania odbiornika.

Promieniowanie odbiornika to najogólniej rzecz biorąc zdolność do niepożądanego wysyłania energii wielkiej częstotliwości w przestrzeń pizez odbiornik. Charakteryzuje go jako nadajnik.

Promieniowanie odbiornika odbywa się głównie za pośrednictwem anteny, uziemienia i przewodów sieci zasilającej, po których energia wielkiej częstotliwości rozchodzi się również bezpośrednio.

Miarą promieniowani:) odbiornik;) jest w'artość natężenia pola, wytwarzanego przez odbiornik w określonej odległości od niego oraz wartość napięcia wielkiej częstotliwości, jaką wytwarza odbiornik na zaciskach sieci zasilającej i anteny, określoną względem ziemi, tj. składowa niesymetryczna napięcia.

WAŻNE!!!!!!!

Odbiornik superheterodynowy wypromieniowmje glówmie energię o częstotliwości heterodyny i jej harmonicznych oraz o częstotliwości pośredniej.

Odbiornik superreakcyjny może w^rypromieniowywać energię o częstotliwości sygnału i o częstotliwości wygaszania.
