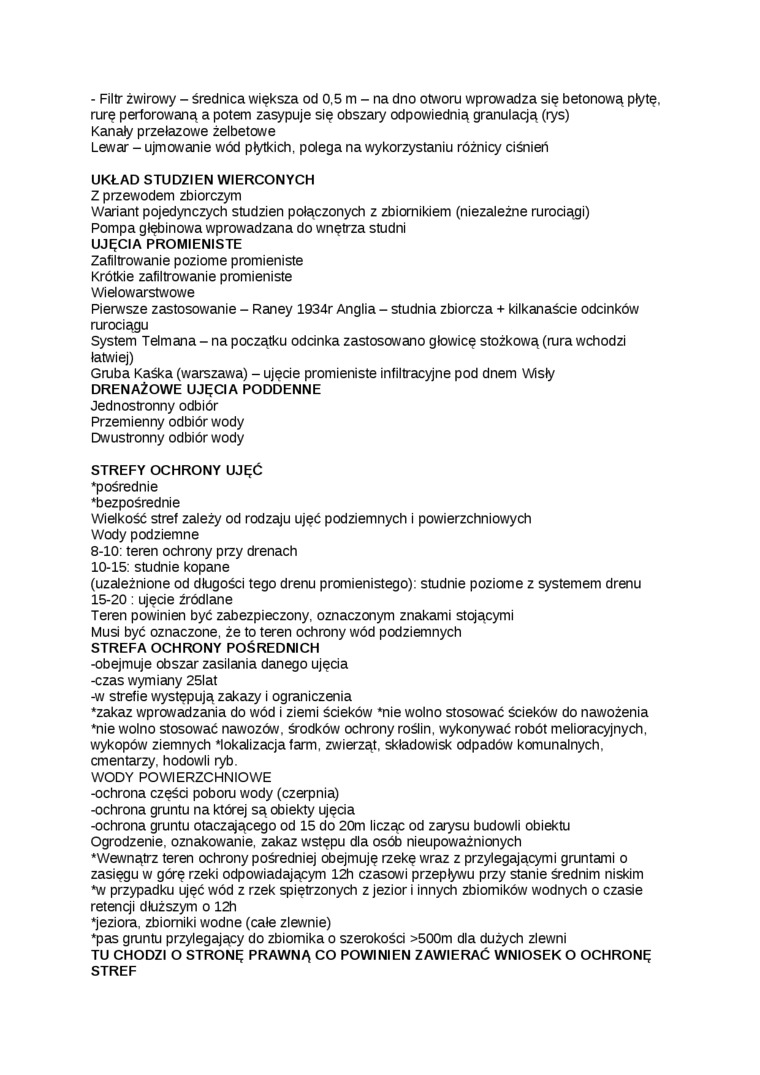

- Filtr żwirowy - średnica większa od 0.5 m - na dno otworu wprowadza się betonową płytę, rurę perforowaną a potem zasypuje się obszary odpowiednią granulacją (rys)

Kanały przełazowe żelbetowe

Lewar - ujmowanie wód płytkich, polega na wykorzystaniu różnicy ciśnień

UKŁAD STUDZIEN WIERCONYCH

Z przewodem zbiorczym

Wariant pojedynczych studzien połączonych z zbiornikiem (niezależne rurociągi)

Pompa głębinowa wprowadzana do wnętrza studni UJĘCIA PROMIENISTE Zafiltrowanie poziome promieniste Krótkie zafiltrowanie promieniste Wielowarstwowe

Pierwsze zastosowanie - Raney 1934r Anglia - studnia zbiorcza + kilkanaście odcinków rurociągu

System Telmana - na początku odcinka zastosowano głowicę stożkową (rura wchodzi łatwiej)

Gruba Kaśka (warszawa) - ujęcie promieniste infiltracyjne pod dnem Wisły

DRENAŻOWE UJĘCIA PODDENNE

Jednostronny odbiór

Przemienny odbiór wody

Dwustronny odbiór wody

STREFY OCHRONY UJĘĆ

'pośrednie

♦bezpośrednie

Wielkość stref zależy od rodzaju ujęć podziemnych i powierzchniowych

Wody podziemne

8-10: teren ochrony przy drenach

10-15: studnie kopane

(uzależnione od długości tego drenu promienistego): studnie poziome z systemem drenu 15-20: ujęcie źródlane

Teren powinien być zabezpieczony, oznaczonym znakami stojącymi Musi być oznaczone, że to teren ochrony wód podziemnych STREFA OCHRONY POŚREDNICH -obejmuje obszar zasilania danego ujęcia -czas wymiany 25lat

-w strefie występują zakazy i ograniczenia

♦zakaz wprowadzania do wód i ziemi ścieków *nie wolno stosować ścieków do nawożenia ♦nie wolno stosować nawozów, środków ochrony roślin, wykonywać robót melioracyjnych, wykopów ziemnych ‘lokalizacja farm, zwierząt, składowisk odpadów komunalnych, cmentarzy, hodowli ryb.

WODY POWIERZCHNIOWE -ochrona części poboru wody (czerpnia)

-ochrona gruntu na której są obiekty ujęcia

-ochrona gruntu otaczającego od 15 do 20m licząc od zarysu budowli obiektu

Ogrodzenie, oznakowanie, zakaz wstępu dla osób nieupoważnionych

♦Wewnątrz teren ochrony pośredniej obejmuję rzekę wraz z przylegającymi gruntami o

zasięgu w górę rzeki odpowiadającym 12h czasowi przepływu przy stanie średnim niskim

*w przypadku ujęć wód z rzek spiętrzonych z jezior i innych zbiorników wodnych o czasie

retencji dłuższym o 12h

♦jeziora, zbiorniki wodne (całe zlewnie)

♦pas gruntu przylegający do zbiornika o szerokości >500m dla dużych zlewni

TU CHODZI O STRONĘ PRAWNĄ CO POWINIEN ZAWIERAĆ WNIOSEK O OCHRONĘ

STREF
