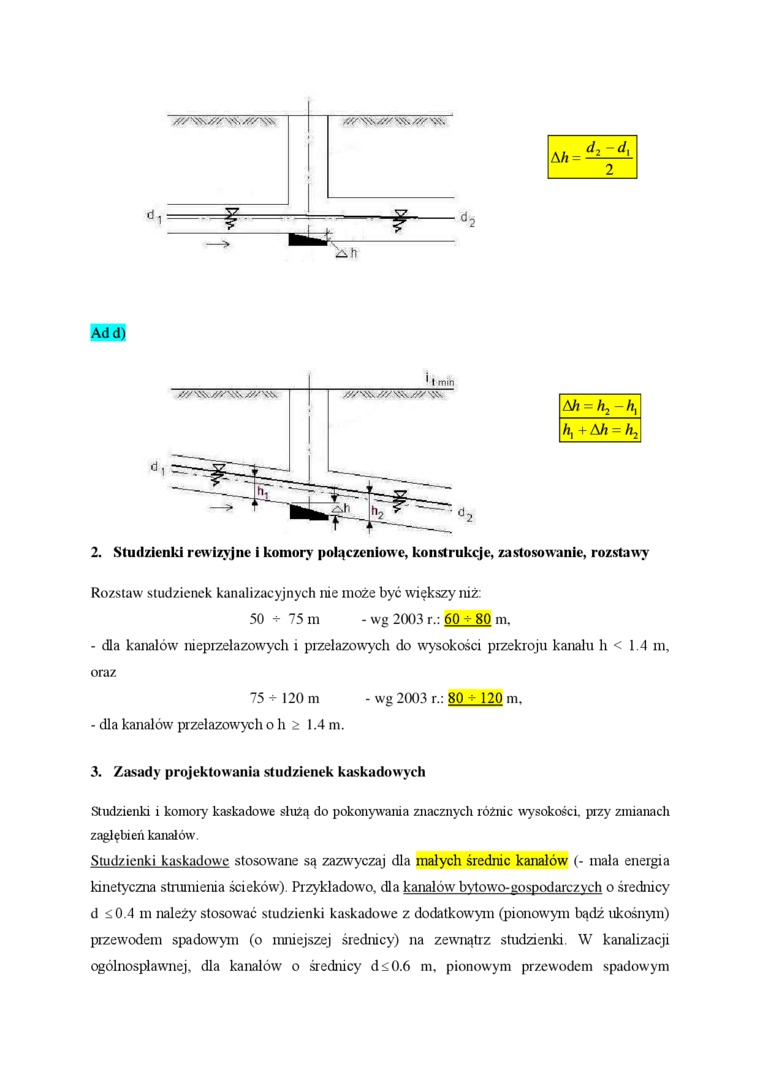

95880
A h =
d2-dx
2
Add)
/// ^ ///'<$*. /// V4v
I mm
//////N»«. ///
tsh = h7-hx hx + Ah =
Rozstaw studzienek kanalizacyjnych nie może być większy niż
50 + 75 in - wg 2003 r.: 60 + 80 m.
- dla kanałów nieprzelazowych i przełazowych do wysokości przekroju kanału h < 1.4 m, oraz
75 + 120 m - wg 2003 r.: 80 * 120 m.
- dla kanałów przełazowych o h £ 1.4 m.
3. Zasady projektowania studzienek kaskadowych
Studzienki i komory kaskadowe służą do pokonywania znacznych różnic wysokości, przy zmianach zagłębień kanałów.
Studzienki kaskadowe stosowane są zazwyczaj dla małych średnic kanałów (- mała energia kinetyczna strumienia ścieków). Przykładowo, dla kanałów bytowo-gospodarczvch o średnicy d £0.4 m należy stosować studzienki kaskadowe z dodatkowym (pionowym bądź ukośnym) przewodem spadowym (o mniejszej średnicy) na zewnątrz studzienki. W kanalizacji ogólnospławnej, dla kanałów o średnicy d<0.6 m. pionowym przewodem spadowym
