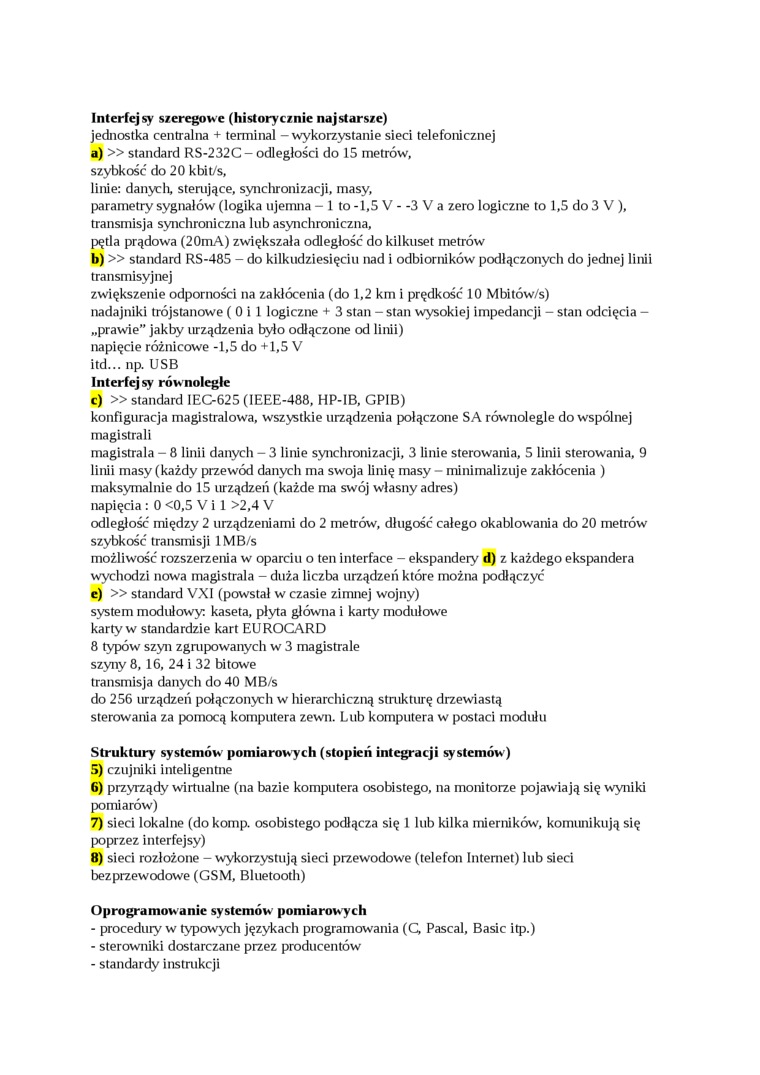

Interfejsy szeregowe (historycznie najstarsze)

jednostka centralna + terminal - wykorzystanie sieci telefonicznej

a)    » standard RS-232C- odległości do 15 metrów, szybkość do 20 kbit/s,

linie: danych, sterujące, synchronizacji, masy,

parametry sygnałów (logika ujemna - 1 to -1,5 V - -3 V a zero logiczne to 1,5 do 3 V ),

transmisja synchroniczna lub asynchroniczna,

pętla prądowa (20mA) zwiększała odległość do kilkuset metrów

b)    » standard RS-485 - do kilkudziesięciu nad i odbiorników podłączonych do jednej linii transmisyjnej

zwiększenie odporności na zakłócenia (do 1,2 km i prędkość 10 Mbitów/s)

nadajniki trójstanowe ( 0 i 1 logiczne + 3 stan - stan wysokiej impedancji - stan odcięcia -

„prawie” jakby urządzenia było odłączone od linii)

napięcie różnicowe -1,5 do +1,5 V

itd... np. USB

Interfejsy równoległe

c)    » standard 1EC-625 (1EEE-488, HP-IB, GPIB)

konfiguracja magistralowa, wszystkie urządzenia połączone SA równolegle do wspólnej magistrali

magistrala - 8 linii danych - 3 linie synchronizacji, 3 linie sterowania, 5 linii sterowania, 9 linii masy (każdy przewód danych ma swoja linię masy - minimalizuje zakłócenia ) maksymalnie do 15 urządzeń (każde ma swój własny adres) napięcia : 0 <0,5 V i 1 >2,4 V

odległość między 2 urządzeniami do 2 metrów, długość całego okablowania do 20 metrów szybkość transmisji IMB/s

możliwość rozszerzenia w oparciu o ten interface - ekspandery d) z każdego ekspandera

wychodzi nowa magistrala - duża liczba urządzeń które można podłączyć

c) » standard VXI (powstał w czasie zimnej wojny)

system modułowy: kaseta, płyta główna i karty modułowe

karty w standardzie kart EUROCARD

8 typów szyn zgrupowanych w 3 magistrale

szyity 8, 16, 24 i 32 bitowe

transmisja danych do 40 MB/s

do 256 urządzeń połączonych w hierarchiczną strukturę drzewiastą sterowania za pomocą komputera zewn. Lub komputera w postaci modułu

Struktury systemów pomiarowych (stopień integracji systemów)

5)    czujniki inteligentne

6)    przyrządy wirtualne (na bazie komputera osobistego, na monitorze pojawiają się wyniki pomiarów)

7)    sieci lokalne (do komp. osobistego podłącza się 1 lub kilka mierników, komunikują się poprzez interfejsy)

8)    sieci rozłożone - wykorzystują sieci przewodowe (telefon Internet) lub sieci bezprzewodowe (GSM, Bluetooth)

Oprogramowanie systemów pomiarowych

-    procedury w typowych językach programowania (C, Pascal, Basic itp.)

-    sterowniki dostarczane przez producentów

-    standardy instrukcji
