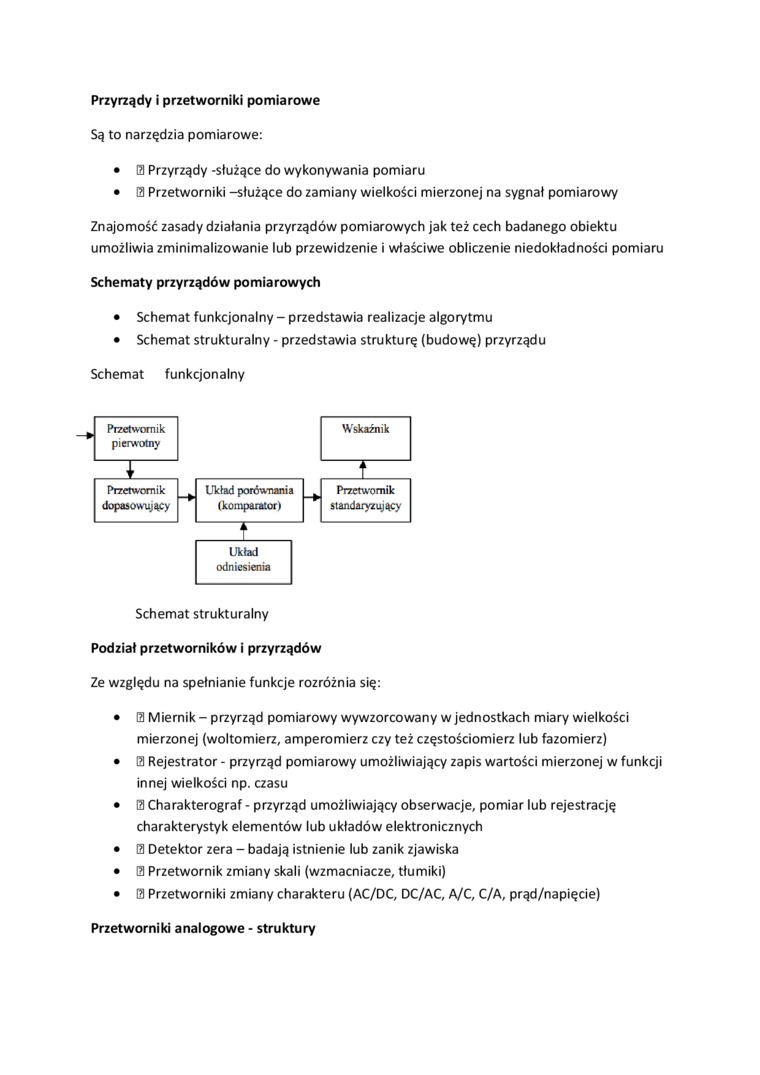

Przyrządy i przetworniki pomiarowe

Są to narzędzia pomiarowe:

•    0 Przyrządy -służące do wykonywania pomiaru

•    0 Przetworniki -służące do zamiany wielkości mierzonej na sygnał pomiarowy

Znajomość zasady działania przyrządów pomiarowych jak też cech badanego obiektu umożliwia zminimalizowanie lub przewidzenie i właściwe obliczenie niedokładności pomiaru

Schematy przyrządów pomiarowych

•    Schemat funkcjonalny - przedstawia realizacje algorytmu

•    Schemat strukturalny - przedstawia strukturę (budowę) przyrządu

Schemat funkcjonalny

Schemat strukturalny

Podział przetworników i przyrządów

Ze względu na spełnianie funkcje rozróżnia się:

•    0 Miernik - przyrząd pomiarowy wywzorcowany w jednostkach miary wielkości mierzonej (woltomierz, amperomierz czy też częstościomierz lub fazomierz)

•    0 Rejestrator - przyrząd pomiarowy umożliwiający zapis wartości mierzonej w funkcji innej wielkości np. czasu

•    0 Charakterograf - przyrząd umożliwiający obserwacje, pomiar lub rejestrację charakterystyk elementów lub układów elektronicznych

•    0 Detektor zera - badają istnienie lub zanik zjawiska

•    0 Przetwornik zmiany skali (wzmacniacze, tłumiki)

•    0 Przetworniki zmiany charakteru (AC/DC, DC/AC, A/C, C/A, prąd/napięcie)

Przetworniki analogowe - struktury
