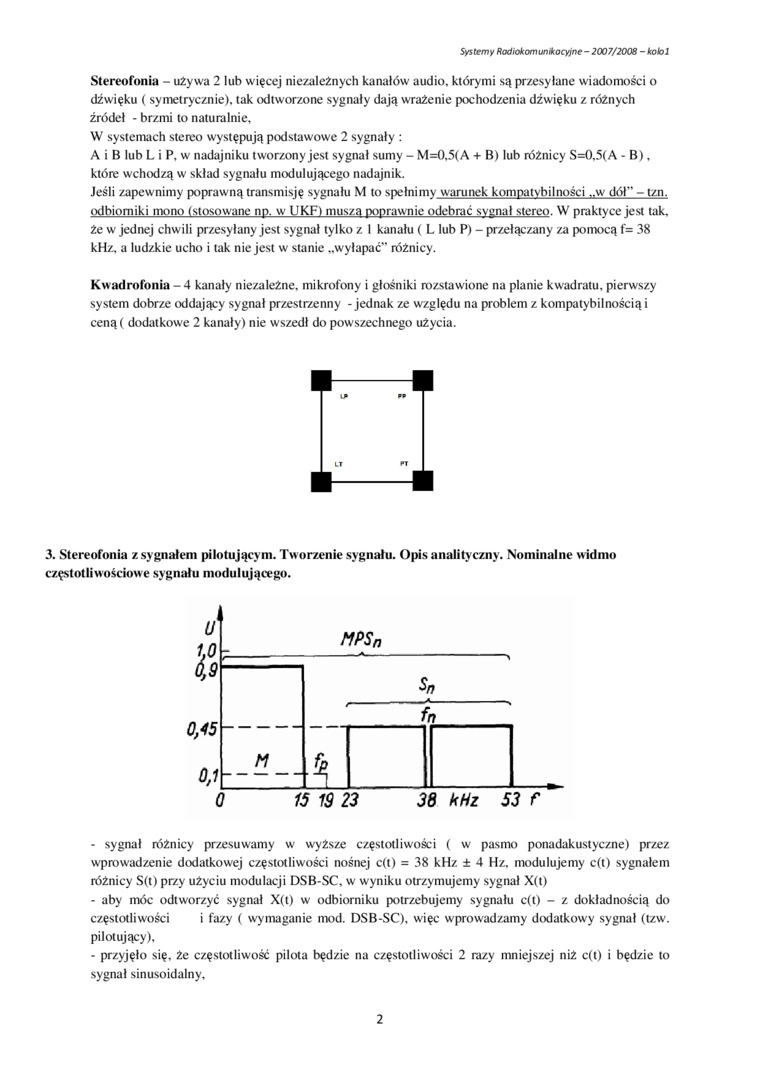

Systemy Rodiokomunikocyjne - 2007/2008 - kolol

Stereofonia - używa 2 lub więcej niezależnych kanałów audio, którymi są przesyłane wiadomości o dźwięku ( symetrycznie), tak odtworzone sygnały dają wrażenie pochodzenia dźwięku z różnych źródeł - brzmi to naturalnie.

W systemach stereo występują podstawowe 2 sygnały :

A i B lub L i P, w nadajniku tworzony jest sygnał sumy - M=0,5(A + B) lub różnicy S=0.5(A - B). które wchodzą w skład sygnału modulującego nadajnik.

Jeśli zapewnimy poprawną transmisję sygnału M to spełnimy warunek kompatybilności „w dół" - tzn. odbiorniki mono (stosowane np. w UKF) muszą poprawnie odebrać sygnał stereo. W praktyce jest tak. że w' jednej chwili przesyłany jest sygnał tylko z 1 kanału ( L lub P) - przełączany za pomocą f= 38 kHz. a ludzkie ucho i tak nie jest w stanie ..wyłapać" różnicy.

Kwadrofonia - 4 kanały niezależne, mikrofony i głośniki rozstawione na planie kwadratu, pierwszy system dobrze oddający sygnał przestrzenny - jednak ze względu na problem z kompatybilnością i ceną( dodatkowe 2 kanały) nie wszedł do powszechnego użycia.

3. Stereofonia z sygnałem pilotującym. Tworzenie sygnału. Opis analityczny. Nominalne widmo częstotliwościowe sygnału modulującego.

-    sygnał różnicy przesuwamy w^r wyższe częstotliwości ( w pasmo ponadakustyczne) przez wprowadzenie dodatkow-ej częstotliwości nośnej c(t) = 38 kHz ± 4 Hz. modulujemy c(t) sygnałem różnicy S(t) przy użyciu modulacji DSB-SC. w wyniku otrzymujemy sygnał X(t)

-    aby móc odtworzyć sygnał X(t) w odbiorniku potrzebujemy sygnału c(t) - z dokładnością do częstotliwości i fazy ( wymaganie mod. DSB-SC). w'ięc wprowadzamy dodatkowy sygnał (tzw. pilotujący),

-    przyjęło się, że częstotliwość pilota będzie na częstotliwości 2 razy mniejszej niż c(t) i będzie to sygnał sinusoidalny.
