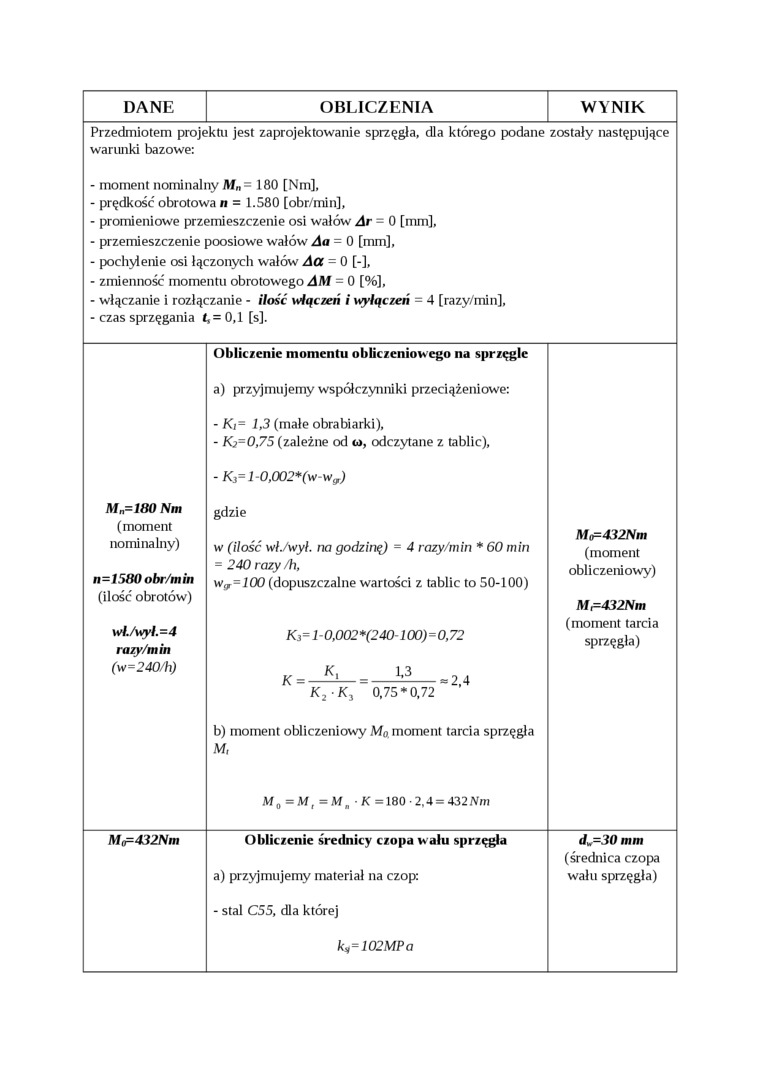

DANE	OBLICZENIA	WYNIK
Przedmiotem projektu jest zaprojektowanie sprzęgła, dla którego podane zostały następujące warunki bazowe: -    moment nominalny M„ = 180 [Nm], -    prędkość obrotowa n = 1.580 [obr/min], -    promieniowe przemieszczenie osi wałów Ar 0 [mm], -    przemieszczenie poosiowe wałów Aa - 0 [mm], -    pochylenie osi łączonych wałów Aa = 0 [-], -    zmienność momentu obrotowego AM = 0 [%], -    włączanie i rozłączanie - ilość włączeń i wyłączeń = 4 [razy/min], -    czas sprzęgania U- 0,1 [s].
Mn= 180 Nm (moment nominalny) n=1580 obr/m in (ilość obrotów) wł./wył.=4 razy/min (w=240/h)	Obliczenie momentu obliczeniowego na sprzęgle a)    przyjmujemy współczynniki przeciążeniowe: -    Kj= 1,3 (małe obrabiarki), -    K?=0,75 (zależne od w, odczytane z tablic), -K3=l-0,002*(w-wv) gdzie w (ilość wł./wył. no godzinę) = 4 razy/min * 60 min = 240 razy /h, w9=100 (dopuszczalne wartości z tablic to 50-100) K3= 1-0,002*(240-100)=0,72 K- ^K' - ^1,3 * 2,4 K2K3 0,75*0,72 b)    moment obliczeniowy Mo moment tarcia sprzęgła Mi M0 = M, =M„ ■ K =180 2,4= 432Nm	Mó=432Nm (moment obliczeniowy) Mr=432Nm (moment tarcia sprzęgła)
Md=432Nm	Obliczenie średnicy czopa wału sprzęgła a) przyjmujemy materiał na czop: - stal C55, dla której k!i=102MPa	dw=30 mm (średnica czopa wału sprzęgła)
