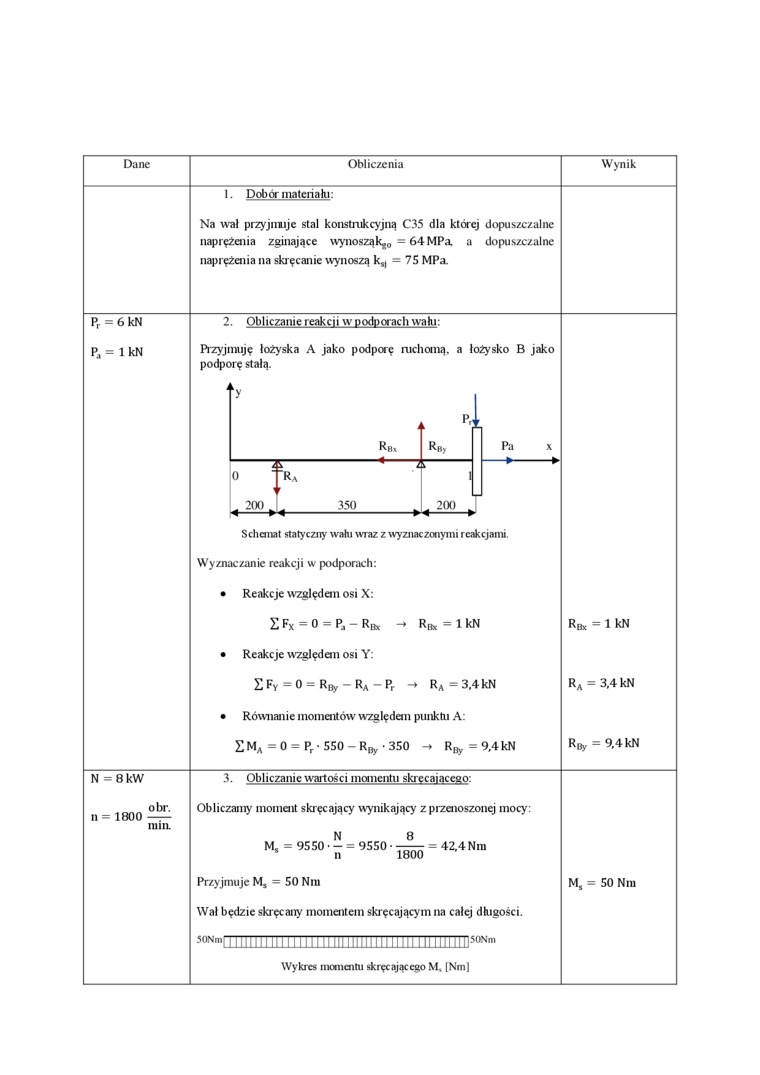

Dane

Obliczenia

Wynik

1. Dobór materiału:

Na wał przyjmuje stal konstrukcyjną C35 dla której dopuszczalne naprężenia zginające wynoszą k^ = 64 MPa a dopuszczalne naprężana na skręcanie wynoszą k_s, = 75 MPa.

P_r = 6 kN P_Ą = 1 kN

2. Obliczanie reakcji w podporach wału:

Przyjmuję łożyska A jako podporę ruchomą, a łożysko B jako podporę stałą.

^ly RBx		-J Rb>	Pa x
0 „ 2(X) _	‘Ra 350	„ 200 _

Schanat statyczny wału wraz z wyznaczonymi reakcjami Wyznaczanie reakcji w podporach:

•    Reakcje względan osi X:

£ F_x = 0 = Pj - Rb* -» Rbx = 1 kN

•    Reakcje względan osi Y:

Z F_y = 0 = R_IJy - R_A - P_r - Ra = 3,4 kN

•    Równanie momentów w^lędan punktu A:

Z M_A = 0 = P_r • 550 - Rpy • 350 -♦ R_IJy = 9.4 kN

Rb* = 1 kN

R, = 3.4 kN

Rrv = 9.4 kN

N = 8 kW    3. Obliczanie wartości momentu skręcającego:

obr. Obliczamy momait skręcający wynikający z przaioszonej mocy:

N    8

M, = 9550 • - = 9550 • —— = 42,4 Nro *    n    1800

Przyjmuje M_s = 50 Niu

Wał będzie skręcany momaitem skręcającym na całej długości.

50Nm | | 111 | | | 11 | | | I | | | ] | 111 111111 | | | 11 _; 11 | 11 1111 j 11 |50Nm Wykres momentu skręcającego M. [Nm]

n = 1800

M. = 50 Nm
