T₀=291[K]

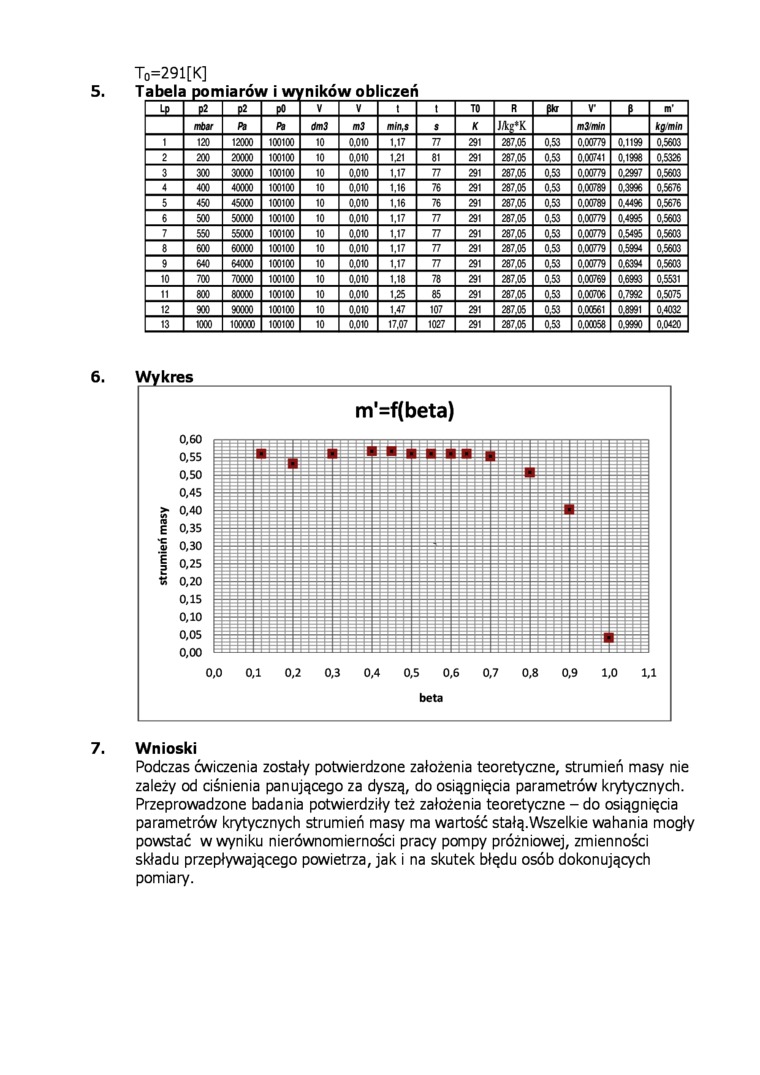

Tabela pomiarów i wyników obliczeń

Lp	P^2	P^2	p°	V	V	1	t	TO	R	pa	V	P	m'
	mbar	Pa	Pa	dm3	m3	min,a	8	K			mimin		kgmin
1	120	12000	100100	10	0.010	1.17	77	291	287.05	0.53	0.00779	0.1199	0.5603
2	200	20000	100100	10	0.010	Ul	81	291	287.05	0.53	0.00741	0.1998	0.5326
3	300	30000	100100	10	0.010	1.17	77	291	287.05	0.53	0,00779	0.2997	0.5603
4	400	40000	100100	10	0.010	1.16	76	291	287.05	0.53	0.00789	0.3996	0,5676
5	450	45000	100100	10	0.010	1.16	76	291	287.05	0.53	0.00789	0.4496	0.5676
6	500	50000	100100	10	0.010	1.17	77	291	287.05	0.53	0.00779	0.4995	0.5603
7	550	55000	100100	10	0.010	1.17	77	291	287.05	0.53	0,00779	0.5495	0,5603
8	600	60000	100100	10	0.010	1.17	77	291	287.05	0.53	0.00779	0.5994	0.5603
9	640	64000	100100	10	0.010	1.17	77	291	287.05	0.53	0,00779	0.6394	0,5603
10	700	70000	100100	10	0.010	1.18	78	291	287.05	0.53	0.00769	0.6993	0.5531
11	800	80000	100100	10	0.010	1.25	85	291	287.05	0.53	0,00706	0.7992	0,5075
12	900	90000	100100	10	0,010	1.47	107	291	287.05	0.53	0.00561	0.8991	0.4032
13	woo	100000	100100	10	0.010	17.07	1027	291	287.05	0.53	0.00058	0.9990	0.0420

6. Wykres

m'=f(beta)

0,60 0,55 0,50 0,45 > 0,40 I 0,35 « 0,30 | 0,25 t? 0,20 0,15 0,10 0,05 0,00

0,0    0,1    0,2    0,3    0,4    0.5    0,6    0,7    0.8    0,9    1,0    1,1

beta

7. Wnioski

Podczas ćwiczenia zostały potwierdzone założenia teoretyczne, strumień masy nie zależy od ciśnienia panującego za dyszą, do osiągnięcia parametrów krytycznych. Przeprowadzone badania potwierdziły też założenia teoretyczne - do osiągnięcia parametrów krytycznych strumień masy ma wartość stałą.Wszelkie wahania mogły powstać w wyniku nierównomierności pracy pompy próżniowej, zmienności składu przepływającego powietrza, jak i na skutek błędu osób dokonujących pomiary.
