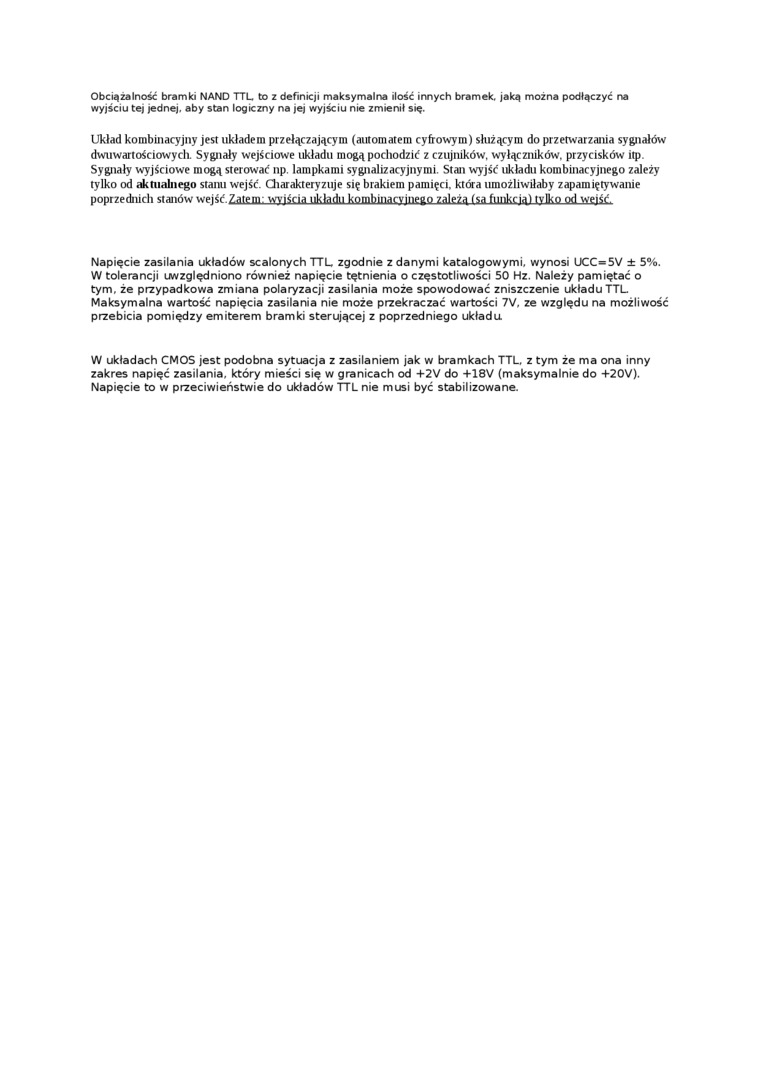

Obciążalność bramki NAND TTL to z definicji maksymalna ilość innych bramek, jaką można podłączyć na wyjściu tej jednej, aby stan logiczny na jej wyjściu nie zmienił się.

Układ kombinacyjny jest układem przełączającym (automatem cyfrowym) służącym do przetwarzania sygnałów dwuwartościowych. Sygnały wejściowe układu mogą pochodzić z czujników, wyłączników, przycisków itp Sygnały wyjściowe mogą sterować np. lampkami sygnalizacyjnymi. Stan wyjść układu kombinacyjnego zależy tylko od aktualnego stanu wejść. Charakteryzuje się brakiem pamięci, która umożliwiłaby zapamiętywanie poprzednich stanów wejść.Żalem, wyjścia układu kombinacyjnego zalezą (salunkcją) tylko od wejść.

Napięcie zasilania układów scalonych TTL zgodnie z danymi katalogowymi, wynosi UCC=5V ± 5%. W tolerancji uwzględniono również napięcie tętnienia o częstotliwości 50 Hz. Należy pamiętać o tym, że przypadkowa zmiana polaryzacji zasilania może spowodować zniszczenie układu TTL Maksymalna wartość napięcia zasilania nie może przekraczać wartości 7V, ze względu na możliwość przebicia pomiędzy emiterem bramki sterującej z poprzedniego układa

W układach CMOS jest podobna sytuacja z zasilaniem jak w bramkach TTL, z tym że ma ona inny zakres napięć zasilania, który mieści się w granicach od +2V do +18V (maksymalnie do +20V). Napięcie to w przeciwieństwie do układów TTL nie musi być stabilizowane.
