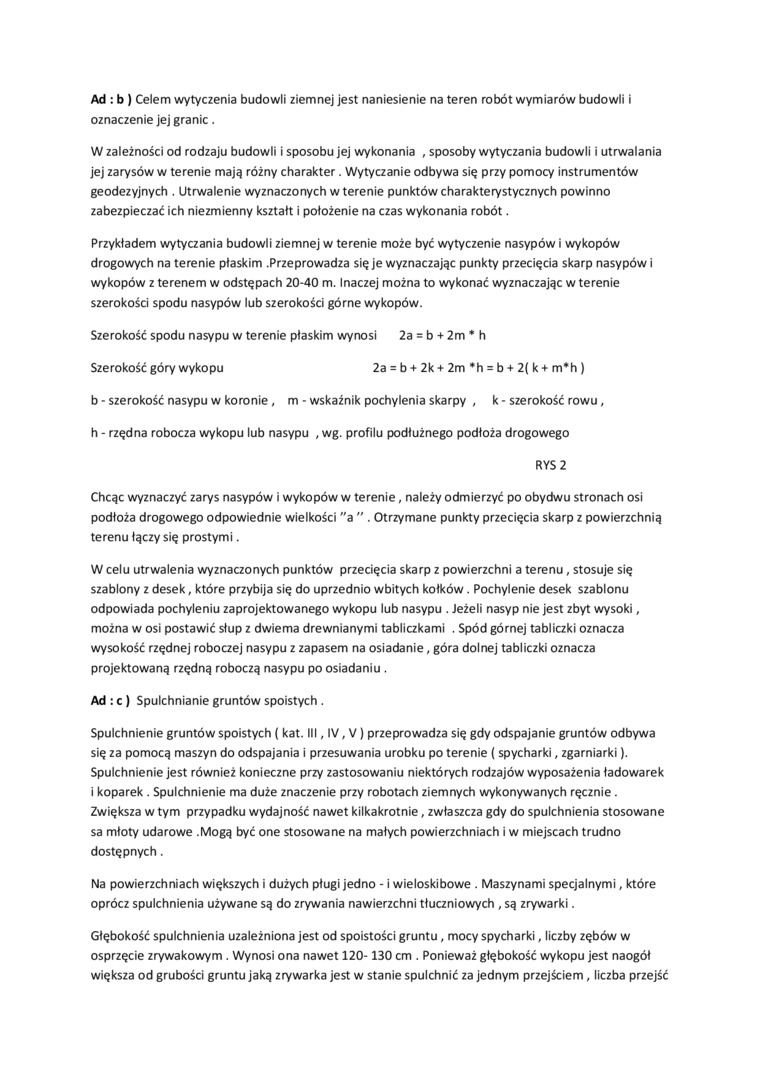

Ad : b ) Celem wytyczenia budowli ziemnej jest naniesienie na teren robót wymiarów budowli i oznaczenie jej granic.

W zależności od rodzaju budowli i sposobu jej wykonania , sposoby wytyczania budowli i utrwalania jej zarysów w terenie mają różny charakter. Wytyczanie odbywa się przy pomocy instrumentów geodezyjnych . Utrwalenie wyznaczonych w terenie punktów charakterystycznych powinno zabezpieczać ich niezmienny kształt i położenie na czas wykonania robót.

Przykładem wytyczania budowli ziemnej w terenie może być wytyczenie nasypów i wykopów drogowych na terenie płaskim .Przeprowadza się je wyznaczając punkty przecięcia skarp nasypów i wykopów z terenem w odstępach 20-40 m. Inaczej można to wykonać wyznaczając w terenie szerokości spodu nasypów lub szerokości górne wykopów.

Szerokość spodu nasypu w terenie płaskim wynosi 2a = b + 2m * h

Szerokość góry wykopu    2a = b + 2k+ 2m *h = b + 2( k+ m*h )

b - szerokość nasypu w koronie, m - wskaźnik pochylenia skarpy , k - szerokość rowu,

h - rzędna robocza wykopu lub nasypu , wg. profilu podłużnego podłoża drogowego

RYS 2

Chcąc wyznaczyć zarys nasypów i wykopów w terenie, należy odmierzyć po obydwu stronach osi podłoża drogowego odpowiednie wielkości "a " . Otrzymane punkty przecięcia skarp z powierzchnią terenu łączy się prostymi.

W celu utrwalenia wyznaczonych punktów przecięcia skarp z powierzchni a terenu, stosuje się szablony z desek, które przybija się do uprzednio wbitych kołków . Pochylenie desek szablonu odpowiada pochyleniu zaprojektowanego wykopu lub nasypu . Jeżeli nasyp nie jest zbyt wysoki, można w osi postawić słup z dwiema drewnianymi tabliczkami . Spód górnej tabliczki oznacza wysokość rzędnej roboczej nasypu z zapasem na osiadanie, góra dolnej tabliczki oznacza projektowaną rzędną roboczą nasypu po osiadaniu .

Ad : c ) Spulchnianie gruntów spoistych .

Spulchnienie gruntów spoistych ( kat. III, IV, V ) przeprowadza się gdy odspajanie gruntów odbywa się za pomocą maszyn do odspajania i przesuwania urobku po terenie ( spycharki, zgarniarki). Spulchnienie jest również konieczne przy zastosowaniu niektórych rodzajów wyposażenia ładowarek i koparek . Spulchnienie ma duże znaczenie przy robotach ziemnych wykonywanych ręcznie.

Zwiększa w tym przypadku wydajność nawet kilkakrotnie, zwłaszcza gdy do spulchnienia stosowane sa młoty udarowe .Mogą być one stosowane na małych powierzchniach i w miejscach trudno dostępnych.

Na powierzchniach większych i dużych pługi jedno - i wieloskibowe . Maszynami specjalnymi, które oprócz spulchnienia używane są do zrywania nawierzchni tłuczniowych , są zrywarki.

Głębokość spulchnienia uzależniona jest od spoistości gruntu, mocy spycharki, liczby zębów w osprzęcie zrywakowym . Wynosi ona nawet 120-130 cm . Ponieważ głębokość wykopu jest naogół większa od grubości gruntu jaką zrywarka jest w stanie spulchnić za jednym przejściem, liczba przejść
