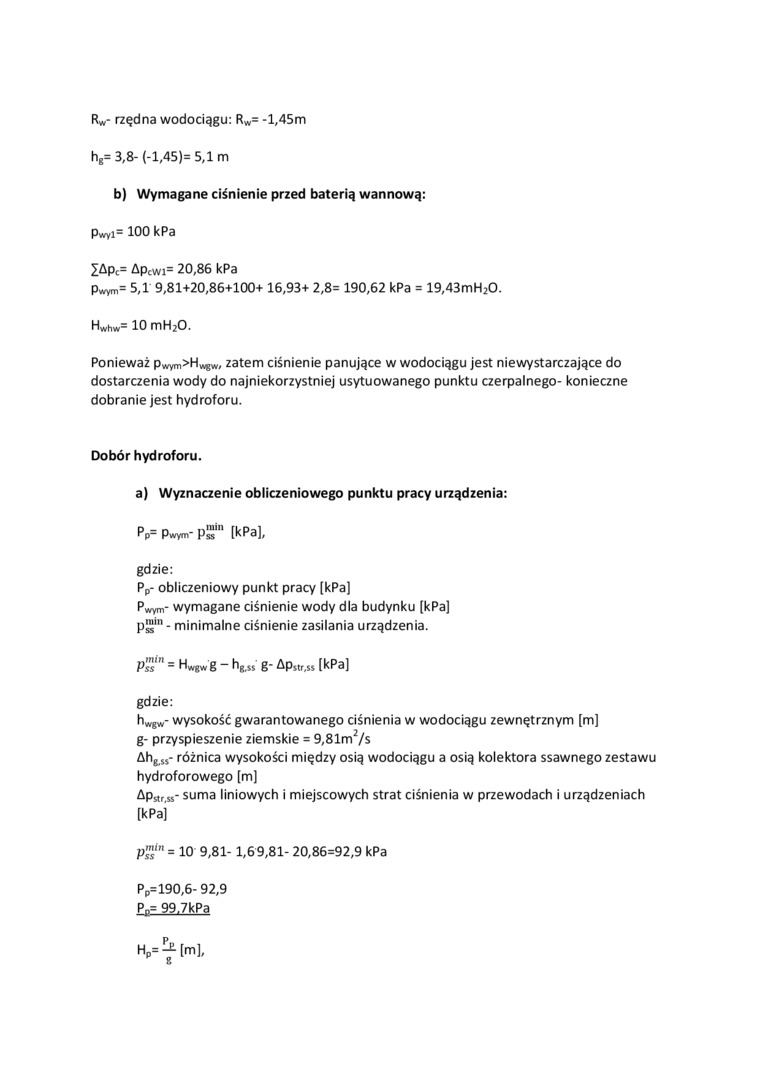

R_w- rzędna wodociągu: R_w= -l,45m h_g= 3,8- (-1,45)= 5,1 m

b) Wymagane ciśnienie przed baterią wannową:

Pwyi= 100 kPa 2Ap_c= Apcwi= 20,86 kPa

p_WVm= 5,1 9,81+20,86+100+ 16,93+ 2,8= 190,62 kPa = 19,43mH₂0.

H_whw= 10 mH₂0.

Ponieważ Pwym>H*g_W, zatem ciśnienie panujące w wodociągu jest niewystarczające do dostarczenia wody do najniekorzystniej usytuowanego punktu czerpalnego- konieczne dobranie jest hydroforu.

Dobór hydroforu.

a) Wyznaczenie obliczeniowego punktu pracy urządzenia:

P_p= Pwym- p£ⁱⁿ [kPa], gdzie:

P_p- obliczeniowy punkt pracy [kPa]

Pwym- wymagane ciśnienie wody dla budynku (kPa) p™'ⁿ - minimalne ciśnienie zasilania urządzenia.

Pss '⁼ Hwgwg ^— hg,_ls g- Apstr.si [kPa] gdzie:

h*rgw- wysokość gwarantowanego ciśnienia w wodociągu zewnętrznym [m] g- przyspieszenie ziemskie = 9,81m²/s

Ah_Ł„- różnica wysokości między osią wodociągu a osią kolektora ssawnego zestawu hydroforowego [m]

APstr.ss* suma liniowych i miejscowych strat ciśnienia w przewodach i urządzeniach [kPaj

PS'" = 10 9,81- 1,69,81- 20,86=92,9 kPa

P_p= 190,6- 92,9 P_p= 99.7kPa

H^p= ~g [m]'
