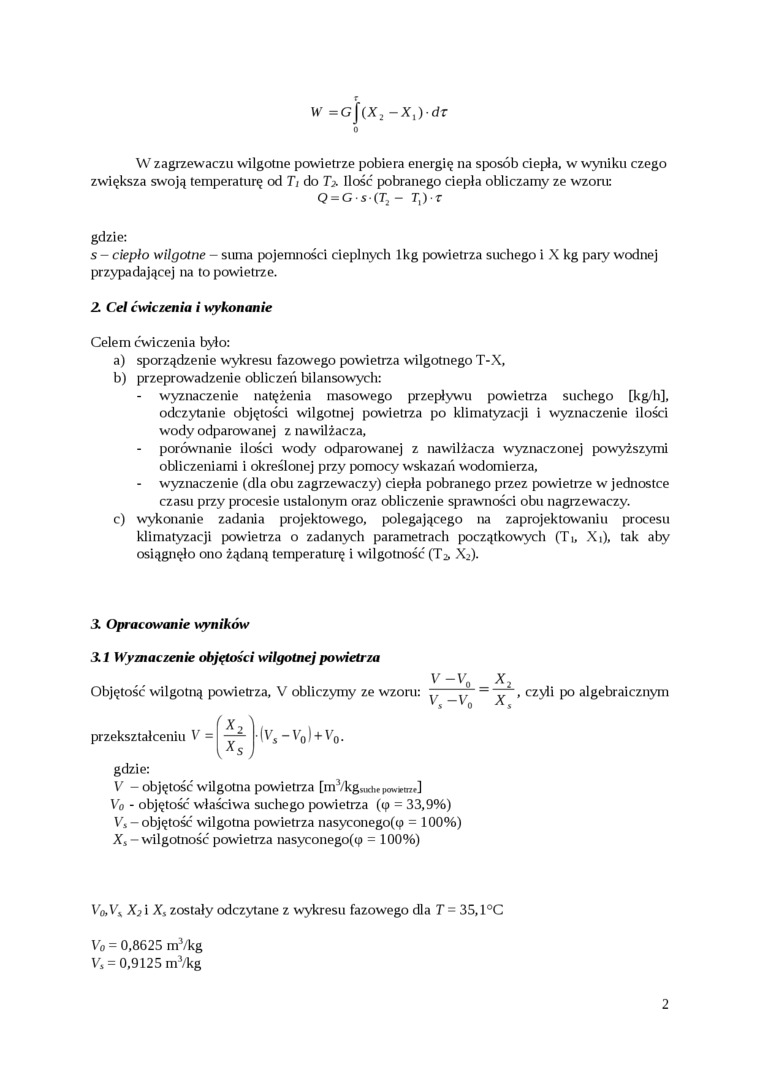

W zagrzewaczu wilgotne powietrze pobiera energię na sposób ciepła, w wyniku czego zwiększa swoją temperaturę od Ti do T* Ilość pobranego ciepła obliczamy ze wzoru:

Q = G s (T₂- T,)r

gdzie:

s- ciepło wilgotne - suma pojemności cieplnych lkg powietrza suchego i X kg pary wodnej przypadającej na to powietrze.

Z Cel ćwiczenia i wykonanie

Celem ćwiczenia było:

a)    sporządzenie wykresu fazowego powietrza wilgotnego T-X,

b)    przeprowadzenie obliczeń bilansowych:

wyznaczenie natężenia masowego przepływu powietrza suchego [kg/h], odczytanie objętości wilgotnej powietrza po klimatyzacji i wyznaczenie ilości wody odparowanej z nawilżacza,

-    porównanie ilości wody odparowanej z nawilżacza wyznaczonej powyższymi obliczeniami i określonej przy pomocy wskazań wodomierza,

-    wyznaczenie (dla obu zagrzewaczy) ciepła pobranego przez powietrze w jednostce czasu przy procesie ustalonym oraz obliczenie sprawności obu nagrzewaczy.

c)    wykonanie zadania projektowego, polegającego na zaprojektowaniu procesu klimatyzacji powietrza o zadanych parametrach początkowych (Ti, Xi), tak aby osiągnęło ono żądaną temperaturę i wilgotność (T2, X₂).

3. Opracowanie wyników

3.1 Wyznaczenie objętości wilgotnej powietrza

V-V₀ _x₂

Objętość wilgotną powietrza, V obliczymy ze wzoru: --—-, czyli po algebraicznym

gdzie:

V - objętość wilgotna powietrza [m³/kg„rhfpow*tnf]

Vo - objętość właściwa suchego powietrza (<p = 33,9%) V*- objętość wilgotna powietrza nasyconego(<p = 100%) X_s - wilgotność powietrza nasyconego(<p = 100%)

Vo,Vy X/i X* zostały odczytane z wykresu fazowego dla T = 35,1°C

Vo = 0,8625 m³/kg V₄ = 0,9125 m³/kg
