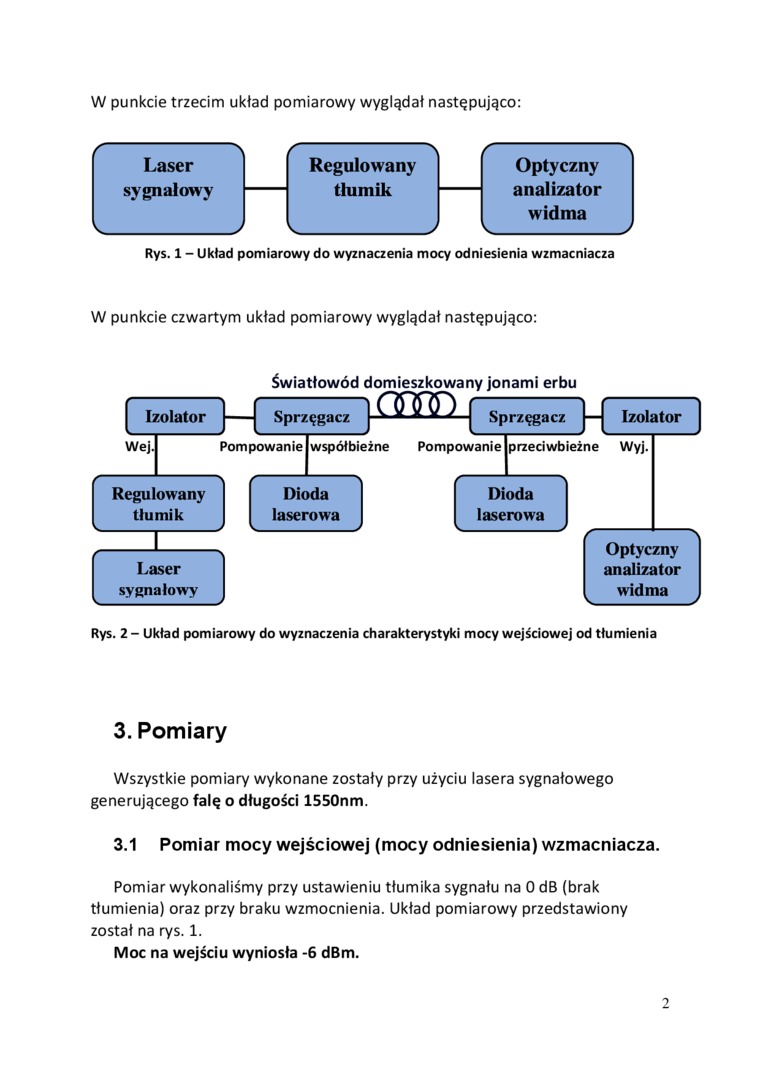

W punkcie trzecim układ pomiarowy wyglądał następująco:

Rys. 1 - Układ pomiarowy do wyznaczenia mocy odniesienia wzmacniacza

W punkcie czwartym układ pomiarowy wyglądał następująco:

Rys. 2 - Układ pomiarowy do wyznaczenia charakterystyki mocy wejściowej od tłumienia

3. Pomiary

Wszystkie pomiary wykonane zostały przy użyciu lasera sygnałowego generującego falę o długości 1550nm.

3.1 Pomiar mocy wejściowej (mocy odniesienia) wzmacniacza.

Pomiar wykonaliśmy przy ustawieniu tłumika sygnału na 0 dB (brak tłumienia) oraz przy braku wzmocnienia. Układ pomiarowy przedstawiony został na rys. 1.

Moc na wejściu wyniosła -6 dBm.
