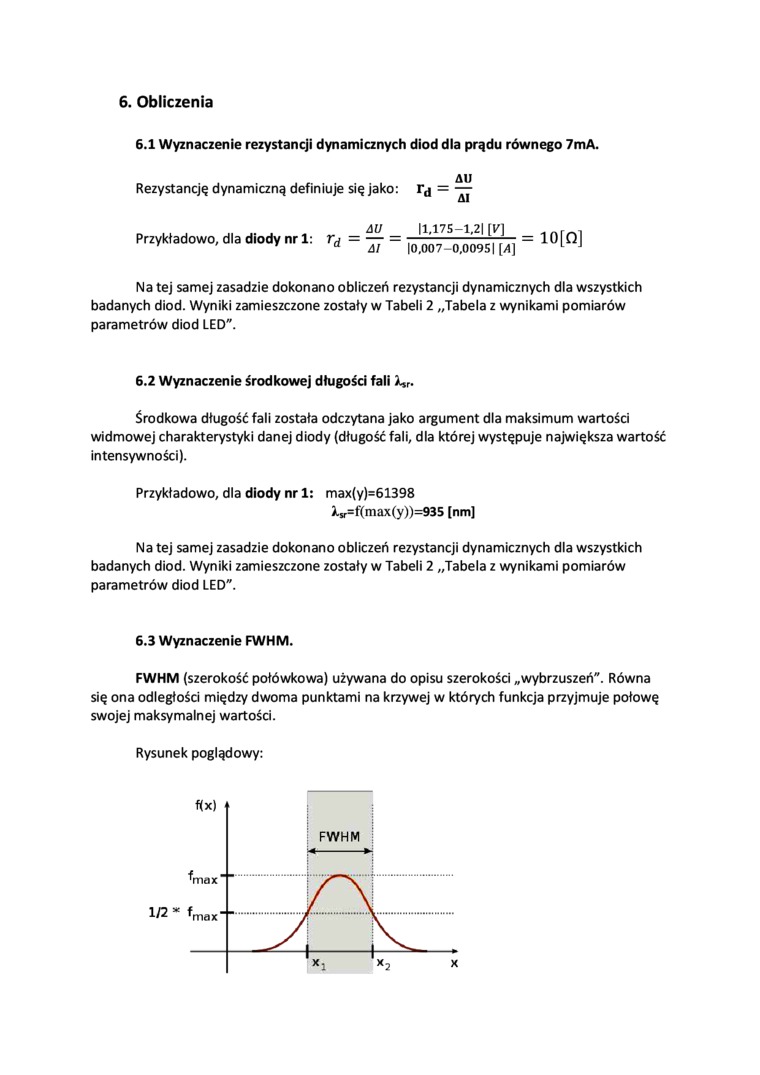

6. Obliczenia

6.1 Wyznaczenie rezystancji dynamicznych diod dla prądu równego 7mA.

AU

Rezystancję dynamiczną definiuje się jako:    l\i = —

Al

Przykładowo, dla diody nr 1: r_d =    = J*’¹⁷⁵    .. = 10[Q]

“ d/    10,007 -0,00951 [/t]    ^{1 J}

Na tej samej zasadzie dokonano obliczeń rezystancji dynamicznych dla wszystkich badanych diod. Wyniki zamieszczone zostały w Tabeli 2 „Tabela z wynikami pomiarów parametrów diod LED".

6.2 Wyznaczenie środkowej długości fali 2,,.

Środkowa długość fali została odczytana jako argument dla maksimum wartości widmowej charakterystyki danej diody (długość fali, dla której występuje największa wartość intensywności).

Przykładowo, dla diody nr 1: max(y)=61398

ł.„=f(max(y))=93S (nmj

Na tej samej zasadzie dokonano obliczeń rezystancji dynamicznych dla wszystkich badanych diod. Wyniki zamieszczone zostały w Tabeli 2 „Tabela z wynikami pomiarów parametrów diod LED".

6.3 Wyznaczenie FWHM.

FWHM (szerokość połówkowa) używana do opisu szerokości „wybrzuszeń". Równa się ona odległości między dwoma punktami na krzywej w których funkcja przyjmuje połowę swojej maksymalnej wartości.

Rysunek poglądowy:
