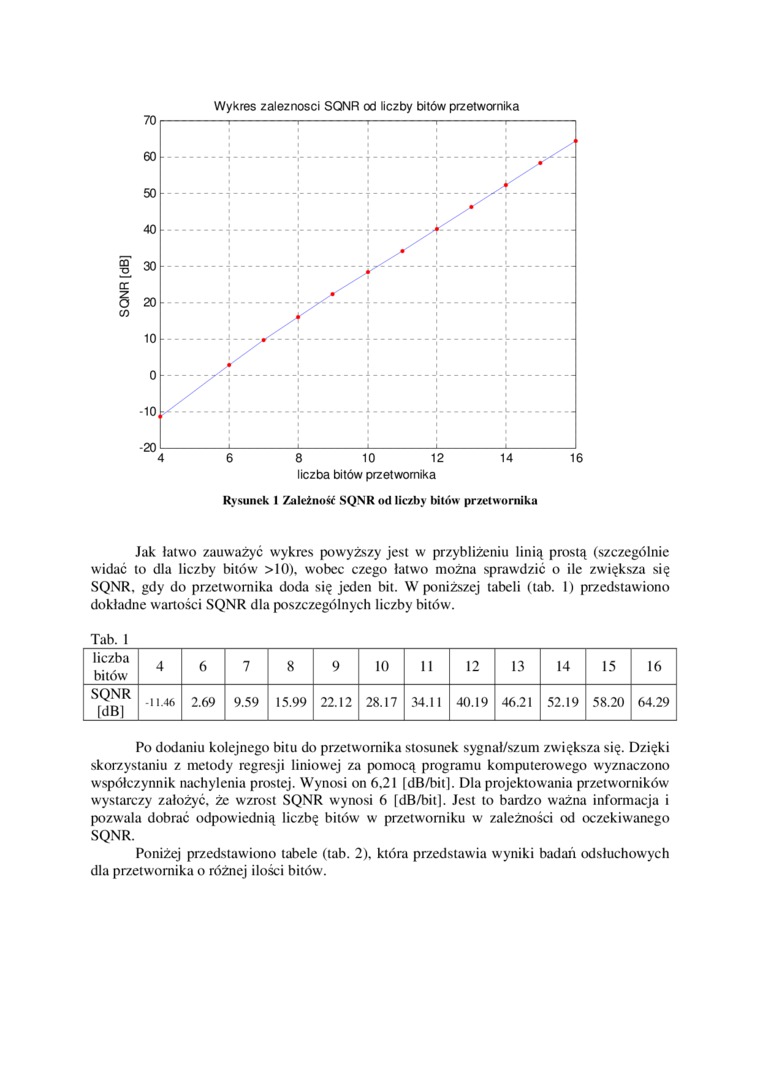

Wykres zależności SQNR od liczby bitów przetwornika

Rysunek I Zależność SQNR od liczby bitów przetwornika

Jak łatwo zauważyć wykres powyższy jest w przybliżeniu linią prostą (szczególnie widać to dla liczby bitów >10). wobec czego łatwo można sprawdzić o ile zwiększa się SQNR, gdy do przetwornika doda się jeden bit. W poniższej tabeli (tab. 1) przedstawiono dokładne wartości SQNR dla poszczególnych liczby bitów.

Tab. 1

liczba

bitów

SQNR

[dB|

11.46

2.69

9.59

15.99

22.12

28.17

34.11

40.19

46.21

52.19

58.20

64.29

Po dodaniu kolejnego bitu do przetwornika stosunek sygnał/szum zwiększa się. Dzięki skorzystaniu z metody regresji liniowej za pomocą programu komputerowego wyznaczono współczynnik nachylenia prostej. Wynosi on 6.21 |dB/bit|. Dla projektowania przetworników wystarczy założyć, że wzrost SQNR wynosi 6 fdB/bit]. Jest to bardzo ważna informacja i pozwala dobrać odpowiednią liczbę bitów w przetworniku w zależności od oczekiwanego SQNR.

Poniżej przedstawiono tabele (tab. 2), która przedstawia wyniki badali odsłuchowych dla przetwornika o różnej ilości bitów.
