stałymi wytwarzanymi pizez zasilacz sieciowy odbiornika. Przełączanie zakresów radiowych, strojenie i programowalne stacji radiowych, regulacja siły głosu i barwy dźwięku, jjrzełączaiiie źródeł sygnałów in.cz. itp.

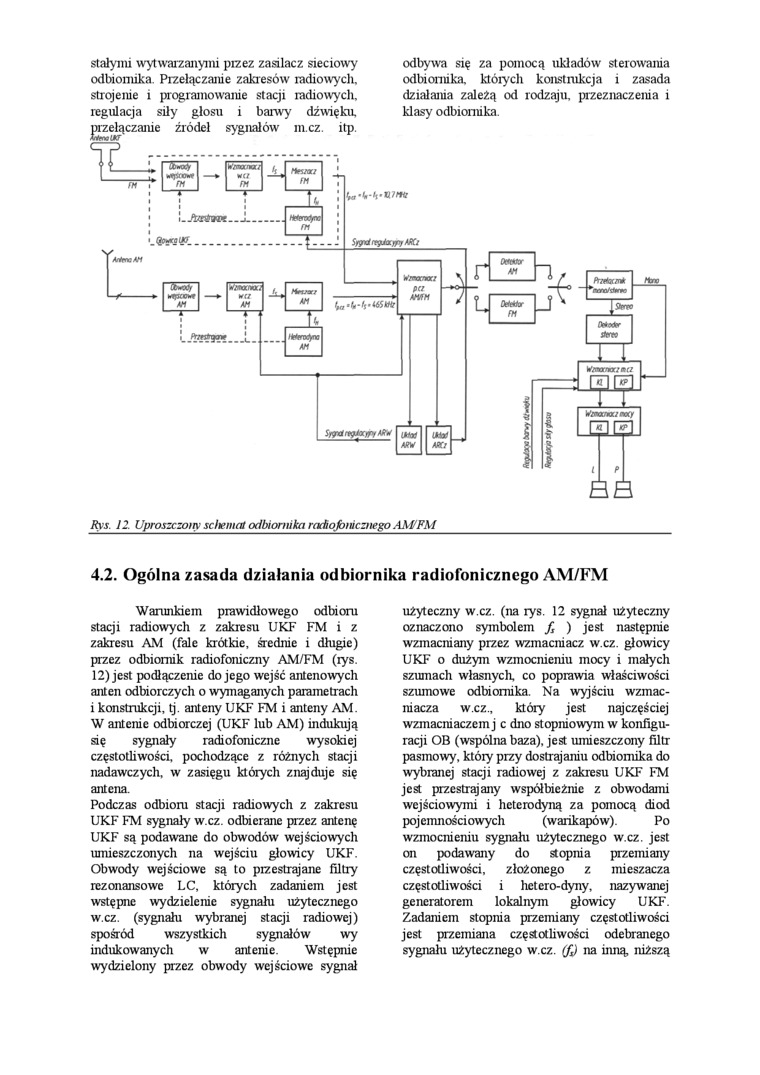

Rys. 12. Uproszczony schemm odbiornika raciojbnicznego AM FM


odbywa się za pomocą układów- sterowalna odbiornika, których konstnikcja i zasada działania zależą od rodzaju, przeznaczenia i klasy odbiornika.

4.2. Ogólna zasada działania odbiornika radiofonicznego AM/FM

Warunkiem prawidłowego odbioru stacji radiowych z zakresu UKF FM i z zakresu AM (fale krótkie, średnie i długie) przez odbiornik radiofoniczny AM/FM (iys. 12) jest podłączenie do jego wejść antenowych anten odbiorczych o wymaganych parametrach i konstrukcji, tj. anteny UKF FM i anteny AM. W antenie odbiorczej (UKF lub AM) indukują się sygnały radiofoniczne wysokiej częstotliwości, pochodzące z różnych stacji nadawczych, w zasięgu których znajduje się antena.

Podczas odbiom stacji radiowych z zakresu UKF FM sygnały w.cz. odbierane przez antenę UKF są podawane do obwodów wejściowych umieszczonych na wejściu głowicy UKF. Obwody wejściowe są to pizestrajane filtry rezonansowe LC, których zadaniem jest wstępne wydzielenie sygnału użytecznego w.cz. (sygnału wybranej stacji radiowej) spośród wszystkich sygnałów wy indukowanych w antenie. Wstępnie wydzielony przez obwody wejściowe sygnał użyteczny w.cz. (na rys. 12 sygnał użyteczny oznaczono symbolem f ) jest następnie wzmacniany przez wzmacniacz w.cz. głowicy UKF o dużym wzmocnieniu mocy i małych szumach własnych, co poprawia właściwości szumowe odbiornika. Na wyjściu wzmacniacza w.cz., który jest najczęściej wzmacniaczem j c dno stopniowym w konfiguracji OB (wspólna baza), jest umieszczony filtr pasmowy, który przy dostrajaniu odbiornika do wybranej stacji radiowej z zakresu UKF FM jest przestrajany współbieżnie z obwodami wejściowymi i heterodyną za pomocą diod pojemnościowych (warikapów). Po wzmocnieniu sygnału użytecznego w.cz. jest on podawany do stopnia przemiany częstotliwości, złożonego z mieszacza częstotliwości i hetero-dyny, nazywanej generatorem lokalnym głowicy UKF. Zadaniem stopnia przemiany częstotliwości jest przemiana częstotliwości odebranego sygnału użytecznego w.cz. (fj na inną, niższą
