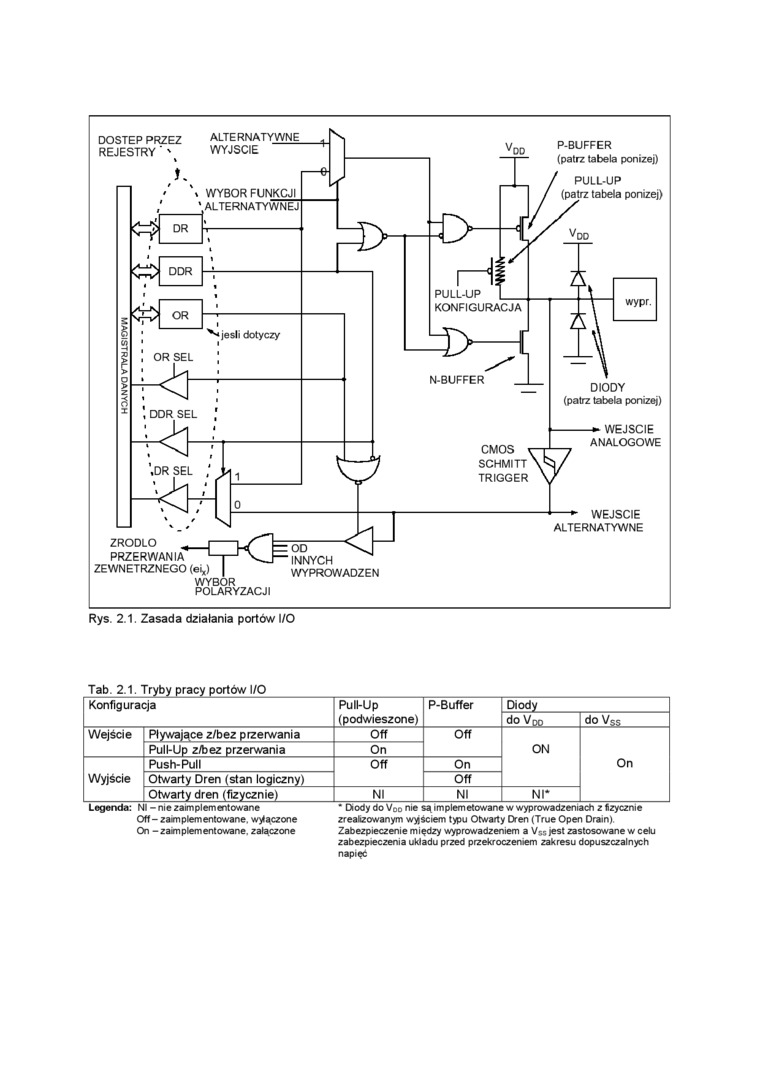

Rys. 2.1. Zasada działania portów l/O

Tab. 2.1. Tryby pracy portów l/O

Konfiguracja		Pull-Up (podwieszone)	P-Buffer	Diody
				do Voo	do Vss
Wejście	Pływające z/bez przerwania	Off	Off
	Pull-Up z/bez przerwania	On		ON
	Push-Pull	Off	On		On
Wyjście	Otwarty Dren (stan logiczny)		Off
	Otwarty dren (fizycznie)	NI	NI	NI*

Legenda: NI-me zaimplementowane    * Dody do V₀o nie sąimplemetowane w wyprowadzeniach z fizycznie

Off- zamplementowane. wyłączone    zrealizowanym wyjściem t#nj Otwarty Dren (True Open Dram).

On - zaimplementowane, załączone    Zabezpieczenie między wyprowadzeniem a V_ss jest zastosowane w celu

zabezpieczenia układu przed przekroczeniem zakresu dopuszczalnych napięć
