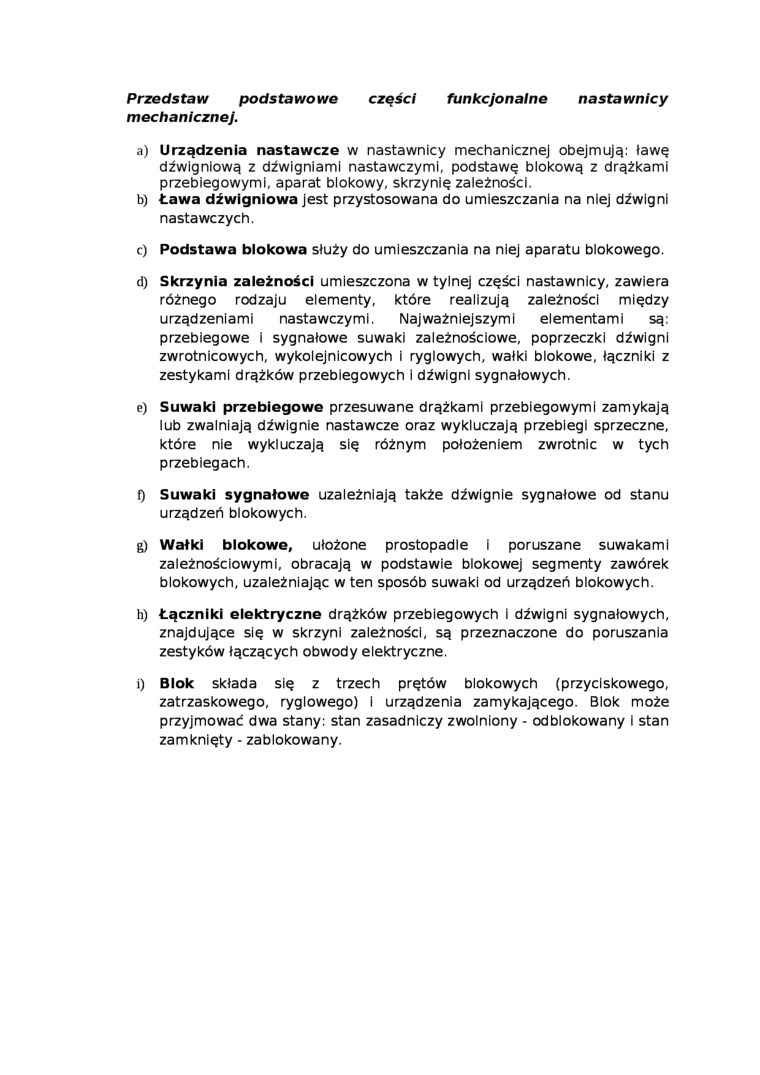

Przedstaw podstawowe części funkcjonalne nastawnicy mechanicznej.

a)    Urządzenia nastawcze w nastawnicy mechanicznej obejmują: lawę dźwigniową z dźwigniami nastawczymi, podstawę blokową z drążkami przebiegowymi, aparat blokowy, skrzynię zależności.

b)    Ława dźwigniowa jest przystosowana do umieszczania na niej dźwigni nastawczych.

c)    Podstawa blokowa służy do umieszczania na niej aparatu blokowego.

d)    Skrzynia zależności umieszczona w tylnej części nastawnicy, zawiera różnego rodzaju elementy, które realizują zależności między urządzeniami nastawczymi. Najważniejszymi elementami są: przebiegowe i sygnałowe suwaki zależnościowe, poprzeczki dźwigni zwrotnicowych, wykolejnicowych i ryglowych, wałki blokowe, łączniki z zestykami drążków przebiegowych i dźwigni sygnałowych.

e)    Suwaki przebiegowe przesuwane drążkami przebiegowymi zamykają lub zwalniają dźwignie nastawcze oraz wykluczają przebiegi sprzeczne, które nie wykluczają się różnym położeniem zwrotnic w tych przebiegach.

0 Suwaki sygnałowe uzależniają także dźwignie sygnałowe od stanu urządzeń blokowych.

g)    Wałki blokowe, ułożone prostopadle i poruszane suwakami zależnościowymi, obracają w podstawie blokowej segmenty zawórek blokowych, uzależniając w ten sposób suwaki od urządzeń blokowych.

h)    Łączniki elektryczne drążków przebiegowych i dźwigni sygnałowych, znajdujące się w skrzyni zależności, są przeznaczone do poruszania zestyków łączących obwody elektryczne.

i)    Blok składa się z trzech prętów blokowych (przyciskowego, zatrzaskowego, ryglowego) I urządzenia zamykającego. Blok może przyjmować dwa stany: stan zasadniczy zwolniony - odblokowany i stan zamknięty - zablokowany.
