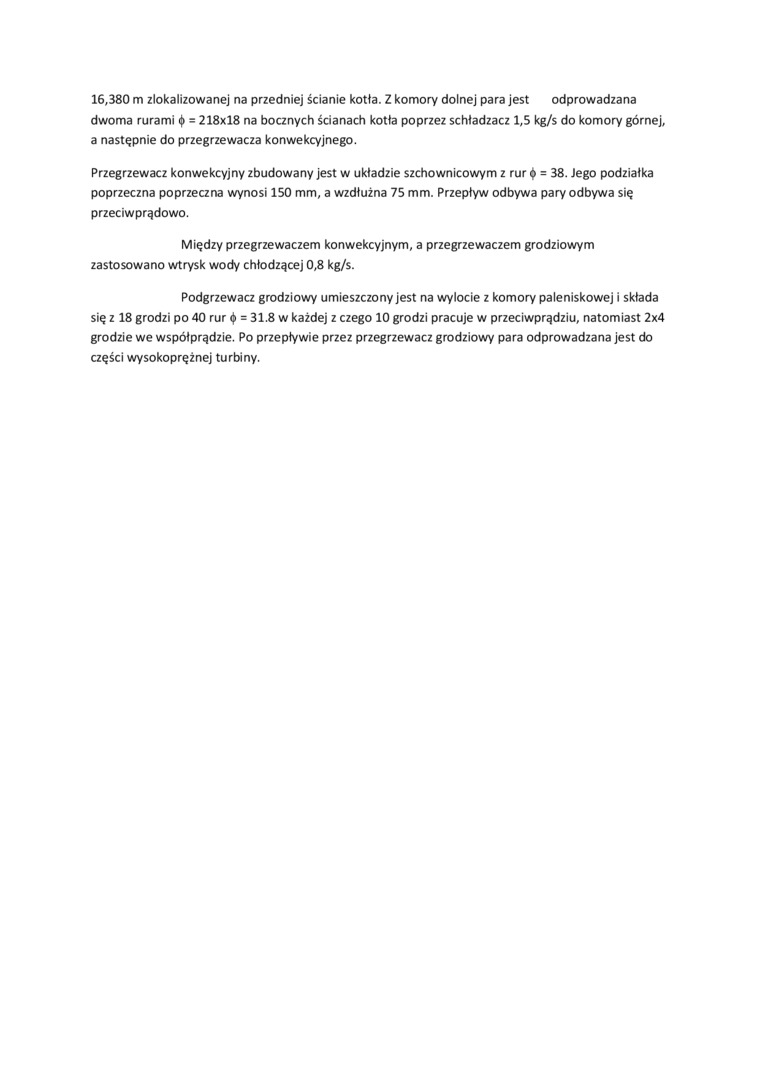

16,380 m zlokalizowanej na przedniej ścianie kotła. Z komory dolnej para jest odprowadzana dwoma rurami (j> = 218x18 na bocznych ścianach kotła poprzez schładzacz 1,5 kg/s do komory górnej, a następnie do przegrzewacza konwekcyjnego.

Przegrzewacz konwekcyjny zbudowany jest w układzie szchownicowym z rur = 38. Jego podziałka poprzeczna poprzeczna wynosi 150 mm, a wzdłużna 75 mm. Przepływ odbywa pary odbywa się przeciwprądowo.

Między przegrzewaczem konwekcyjnym, a przegrzewaczem grodziowym zastosowano wtrysk wody chłodzącej 0,8 kg/s.

Podgrzewacz grodziowy umieszczony jest na wylocie z komory paleniskowej i składa się z 18 grodzi po 40 rur 4 = 31.8 w każdej z czego 10 grodzi pracuje w przeciwprądziu, natomiast 2x4 grodzie we współprądzie. Po przepływie przez przegrzewacz grodziowy para odprowadzana jest do części wysokoprężnej turbiny.
