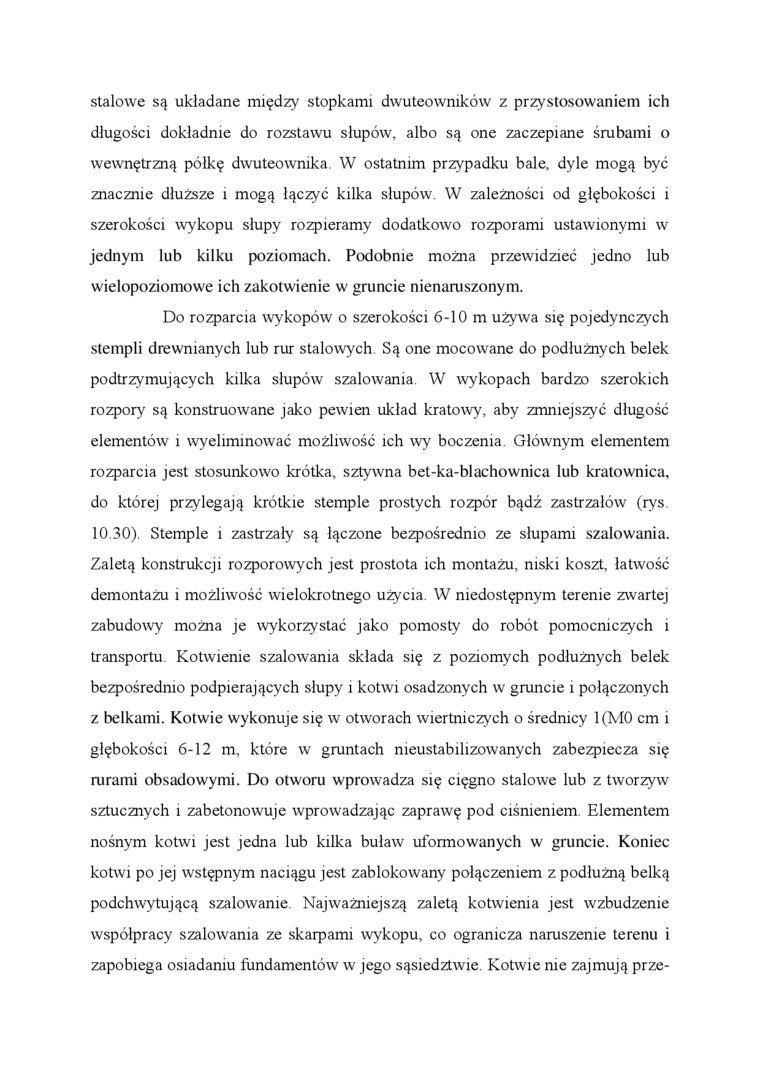

stalowe są układane między stopkami dwuteowników z przystosowaniem ich długości dokładnie do rozstawu słupów, albo są one zaczepiane śrubami o wewnętrzną półkę dwuteownika W ostatnim przypadku bale, dyle mogą być znacznie dłuższe i mogą łączyć kilka słupów. W zależności od głębokości i szerokości wykopu słupy rozpieramy dodatkowo rozporami ustawionymi w jednym lub kilku poziomach. Podobnie można przewidzieć jedno lub wielopoziomowe ich zakotwienie w gruncie nienaruszonym.

Do rozparcia wykopów o szerokości 6-10 m używa się pojedynczych stempli drewnianych lub rur stalowych. Są one mocowane do podłużnych belek podtrzymujących kilka słupów szalowania. W wykopach bardzo szerokich rozpory są konstruowane jako pewien układ kratowy, aby zmniejszyć długość elementów i wyeliminować możliwość ich wy boczenia. Głównym elementem rozparcia jest stosunkowo krótka, sztywna bet-ka-blachownica lub kratownica, do której przylegają krótkie stemple prostych rozpór bądź zastrzałów (rys. 10.30). Stemple i zastrzały są łączone bezpośrednio ze słupami szalowania. Zaletą konstrukcji rozporowych jest prostota ich montażu, niski koszt, łatwość demontażu i możliwość wielokrotnego użycia. W niedostępnym terenie zwartej zabudowy można je wykorzystać jako pomosty do robót pomocniczych i transportu. Kotwienie szalowania składa się z poziomych podłużnych belek bezpośrednio podpierających słupy i kotwi osadzonych w gruncie i połączonych z belkami. Kotwie wykonuje się w otworach wiertniczych o średnicy 1(M0 cm i głębokości 6-12 m, które w gruntach nieustabilizowanych zabezpiecza się rurami obsadowymi. Do otworu wprowadza się cięgno stalowe lub z tworzyw sztucznych i zabetonowuje wprowadzając zaprawę pod ciśnieniem. Elementem nośnym kotwi jest jedna lub kilka buław uformowanych w gruncie. Koniec kotwi po jej wstępnym naciągu jest zablokowany połączeniem z podłużną belką podchwytującą szalowanie. Najważniejszą zaletą kotwienia jest wzbudzenie współpracy szalowania ze skarpami wykopu, co ogranicza naruszenie terenu i zapobiega osiadaniu fundamentów w jego sąsiedztwie. Kotwie nie zajmują prze-
