W jaki sposób urządzenia blokady stacyjnej uzależniają zwrotnice i sygnały w dwu różnych okręgach nastawczych (przy urządzeniach pędniowych)?

a)    Stacje wyposażone w urządzenia pędniowe są dzielone na dwa okręgi nastawcze w każdej grupie torów (np.: w grupie torów dla pociągów osobowych i dla towarowych) i wówczas istnieje potrzeba uzależnienia czynności nastawczych między nastawniami, czyli stosowania blokady stacyjnej. Blokada ta uzależnia czynności nastawcze między nastawniami tylko przy przebiegach pociągowych.

b)    Blokada stacyjna dla kierunku wjazdowego od strony nastawni dysponującej jest realizowana za pomocą tzw. bloków zgody, którą daje nastawnia wykonawcza, a dla kierunków III i IV - obsługiwanych przez nastawnię wykonawczą - za pomocą bloków nakazów dawanych przez nastawnię dysponującą Kierunek II wyjazdu z nastawni dysponującej nie wymaga blokady stacyjnej

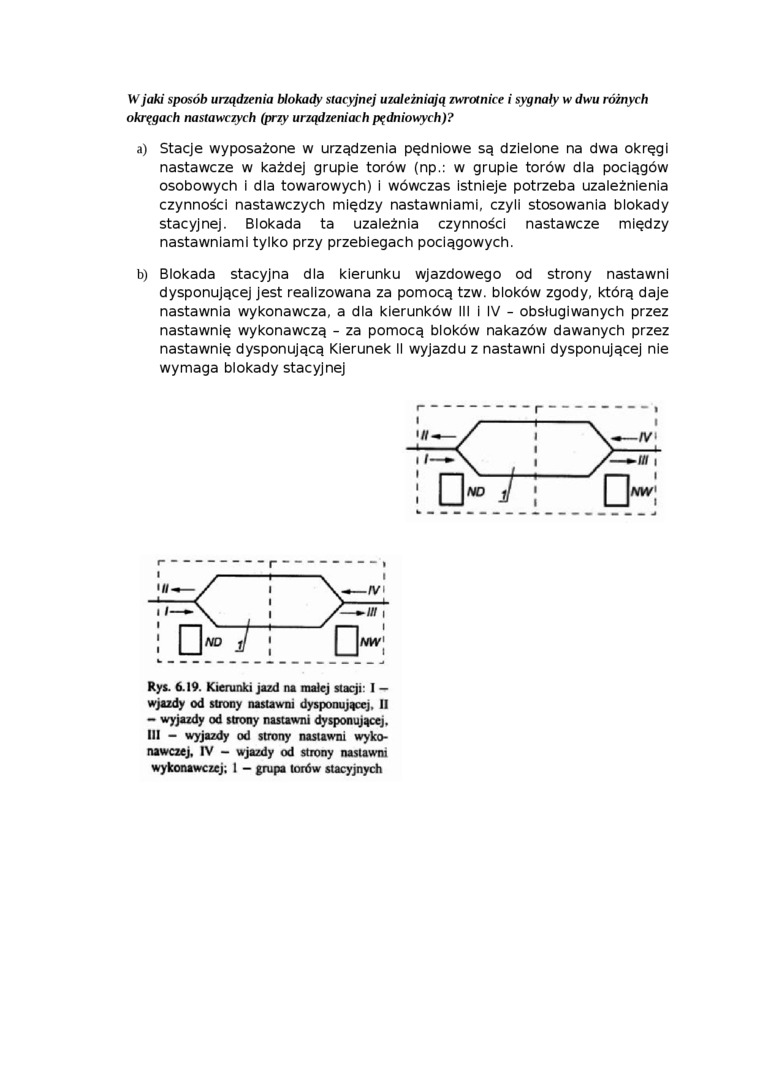

Rys. 6.19. Kierunki jazd na małej stacji: I -wjazdy od strony nastawni dysponującej. 11 - wyjazdy od strony nastawni dysponującej. III - wyjazdy od strony nastawni wykonawczej. IV - wjazdy od strony nastawni wykonawczej; I - grupa torów stacyjnych
