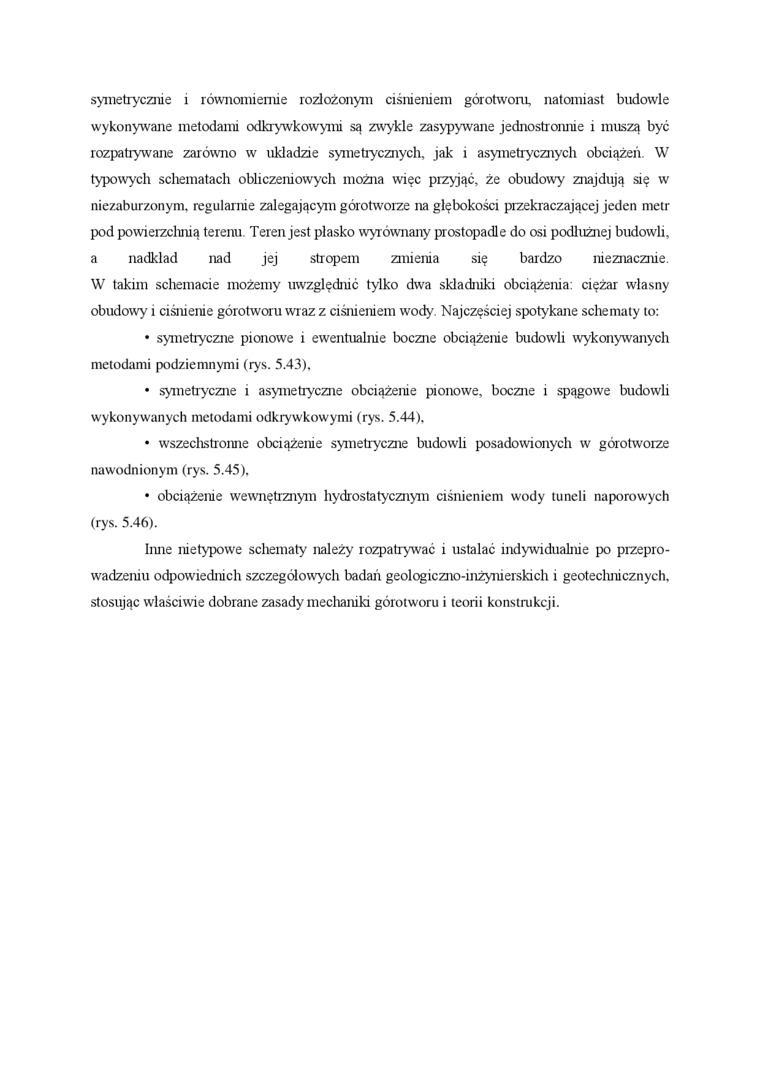

symetrycznie i równomiernie rozłożonym ciśnieniem górotworu, natomiast budowle wykonywane metodami odkrywkowymi są zwykle zasypywane jednostroiuiie i muszą być rozpatrywane zarówno w układzie symetrycznych, jak i asymetrycznych obciążeń. W typowych schematach obliczeniowych można więc pizyjąć, że obudowy znajdują się w niezaburzonym, regularnie zalegającym górotworze na głębokości przekraczającej jeden metr pod powierzchnią terenu. Teren jest płasko wyrównany prostopadle do osi podłużnej budowli, a nadkład nad jej stropem zmienia się bardzo nieznacznie. W takim schemacie możemy uwzględnić tylko dwa składniki obciążenia: ciężar własny obudowy i ciśnienie górotworu wraz z ciśnieniem wody. Najczęściej spotykane schematy to:

•    symetryczne pionowe i ewentualme boczne obciążenie budowli wykonywanych metodami podziemnymi (rys. 5.43),

•    symetryczne i asymetryczne obciążenie pionowe, boczne i spągowe budowli wykonywanych metodami odkrywkowymi (rys. 5.44),

•    wszeclistroiuie obciążenie symetryczne budowli posadowionych w górotworze nawodnionym (rys. 5.45).

•    obciążenie wewnętrznym hydrostatycznym ciśnieniem wody tuneli naporowych (rys. 5.46).

Inne nietypowa schematy należy rozpatrywać i ustalać indywidualrue po przeprowadzeniu odpowiednich szczegółowych badań geologiczno-inżynierskich i geotecluricznych. stosując właściwie dobrane zasady mechaniki górotworu i teorii konstrukcji.
