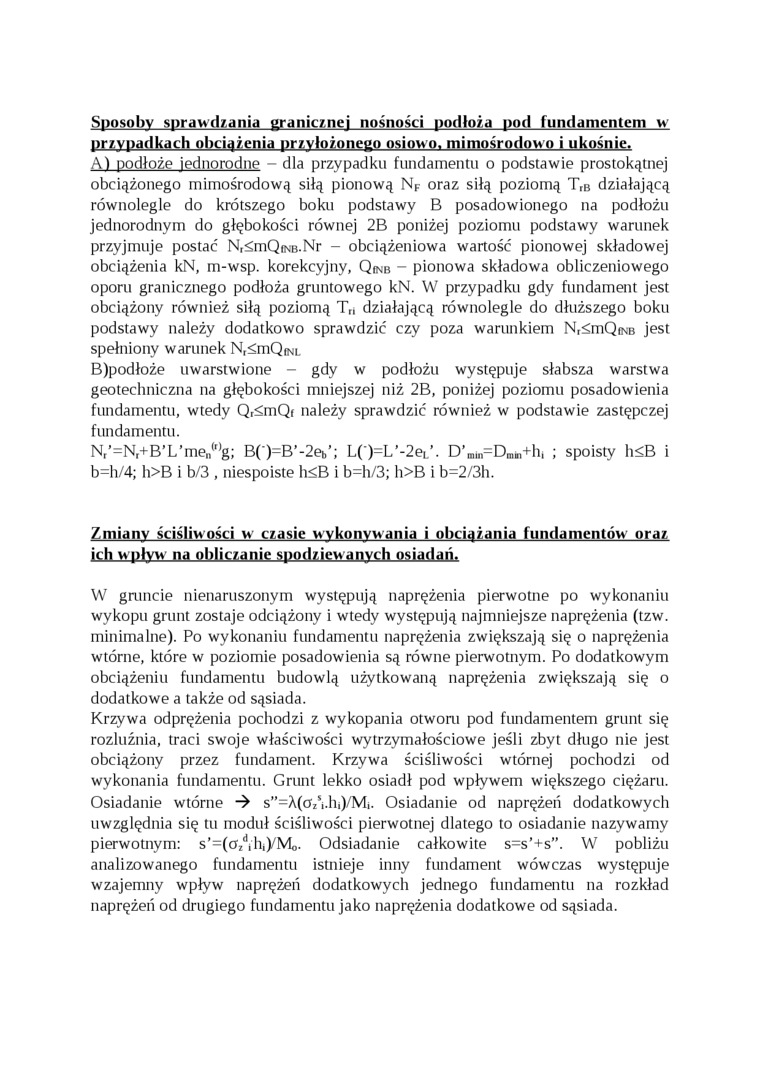

przypadkach obciążenia przyłożonego osiowo, mimośrodowo i ukośnie.

A)    podłoże jednorodne - dla przypadku fundamentu o podstawie prostokątnej obciążonego mimośrodową siłą pionową Nf oraz siłą poziomą T_rB działającą równolegle do krótszego boku podstawy B posadowionego na podłożu jednorodnym do głębokości równej 2B poniżej poziomu podstawy warunek przyjmuje postać N,£mQfNB.Nr - obciążeniowa wartość pionowej składowej obciążenia kN, m-wsp. korekcyjny, Q(nb - pionowa składowa obliczeniowego oporu granicznego podłoża gruntowego kN. W przypadku gdy fundament jest obciążony również siłą poziomą T_ri działającą równolegle do dłuższego boku podstawy należy dodatkowo sprawdzić czy poza warunkiem N_r£mQiNB jest spełniony warunek N^mCW

B) podłoże uwarstwione - gdy w podłożu występuje słabsza warstwa geotechniczna na głębokości mniejszej niż 2B, poniżej poziomu posadowienia fundamentu, wtedy Q_r<mQf należy sprawdzić również w podstawie zastępczej fundamentu.

N_r’=N_f+B’L’me_n^(r)g; B( )=B’-2eb’; L()=L’-2e_L\ D^Dbh+hi ; spoisty h<B i b=h/4; h>B i b/3 , niespoiste h£B i b=h/3; h>B i b=2/3h.

Zmiany ściśliwości w czasie wykonywania i obciążania fundamentów oraz ich wpływ na obliczanie spodziewanych osiadań.

W gruncie nienaruszonym występują naprężenia pierwotne po wykonaniu wykopu grunt zostaje odciążony i wtedy występują najmniejsze naprężenia (tzw. minimalne). Po wykonaniu fundamentu naprężenia zwiększają się o naprężenia wtórne, które w poziomie posadowienia są równe pierwotnym. Po dodatkowym obciążeniu fundamentu budowlą użytkowaną naprężenia zwiększają się o dodatkowe a także od sąsiada.

Krzywa odprężenia pochodzi z wykopania otworu pod fundamentem grunt się rozluźnia, traci swoje właściwości wytrzymałościowe jeśli zbyt długo nie jest obciążony przez fundament. Krzywa ściśliwości wtórnej pochodzi od wykonania fundamentu. Grunt lekko osiadł pod wpływem większego ciężaru. Osiadanie wtórne -> s”=A(Oz‘i.h,)/Mi. Osiadanie od naprężeń dodatkowych uwzględnia się tu moduł ściśliwości pierwotnej dlatego to osiadanie nazywamy pierwotnym:    s^,=(o_z^dihiyMo- Odsiadanie całkowite s=s’+s”. W pobliżu

analizowanego fundamentu istnieje inny fundament wówczas występuje wzajemny wpływ naprężeń dodatkowych jednego fundamentu na rozkład naprężeń od drugiego fundamentu jako naprężenia dodatkowe od sąsiada.
