Franki.

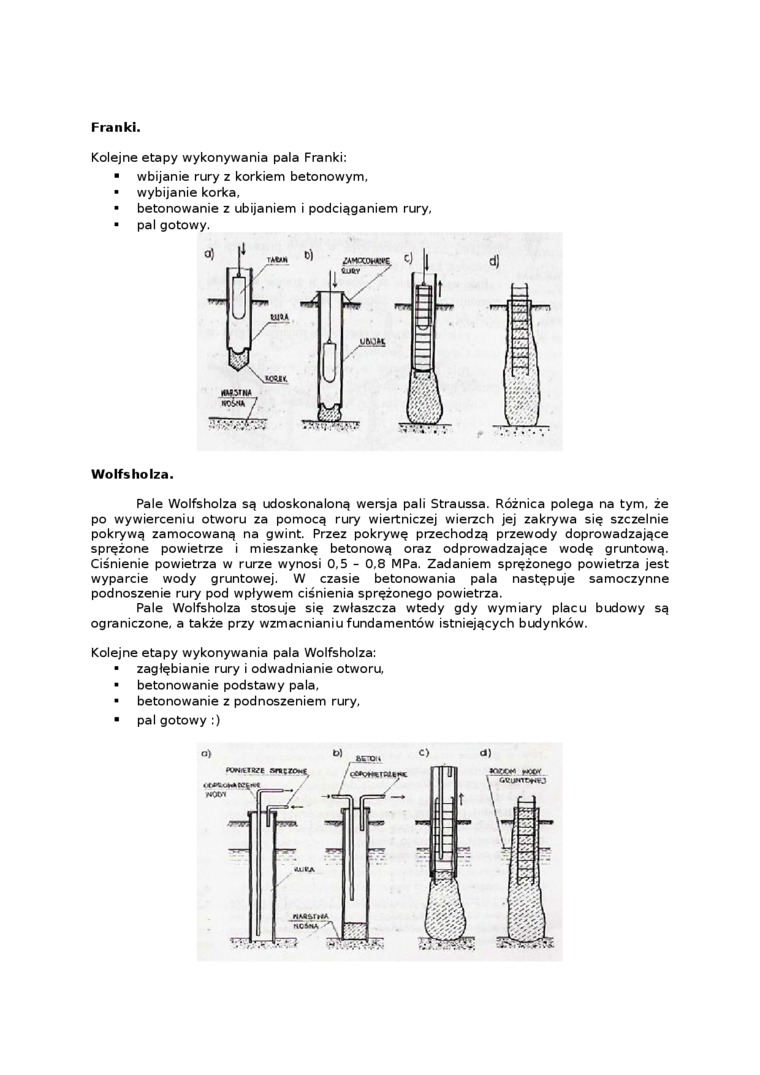

Kolejne etapy wykonywania pala Franki:

■    wbijanie rury z korkiem betonowym,

■    wybijanie korka,

■    betonowanie z ubijaniem i podciąganiem rury,

■    pal gotowy.

Woifsholza.

Pale Woifsholza są udoskonaloną wersja pali Straussa. Różnica polega na tym. że po wywierceniu otworu za pomocą rury wiertniczej wierzch jej zakrywa się szczelnie pokrywą zamocowaną na gwint. Przez pokrywę przechodzą przewody doprowadzające sprężone powietrze i mieszankę betonową oraz odprowadzające wodę gruntową. Ciśnienie powietrza w rurze wynosi 0,5 - 0,8 MPa. Zadaniem sprężonego powietrza jest wyparcie wody gruntowej. W czasie betonowania pala następuje samoczynne podnoszenie rury pod wpływem ciśnienia sprężonego powietrza.

Pale Woifsholza stosuje się zwłaszcza wtedy gdy wymiary placu budowy są ograniczone, a także przy wzmacnianiu fundamentów istniejących budynków.

Kolejne etapy wykonywania pala Woifsholza:

■    zagłębianie rury i odwadnianie otworu,

■    betonowanie podstawy pala,

■    betonowanie z podnoszeniem rury,

■    pal gotowy:)
