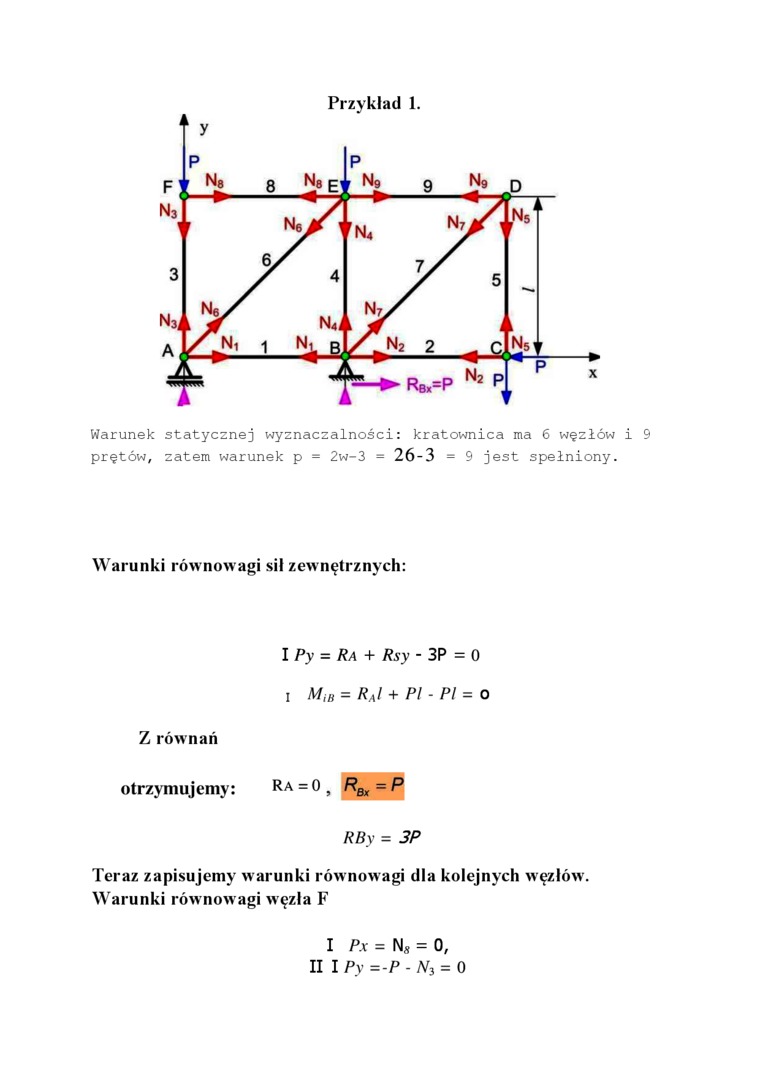

Przykład 1.

Warunek statycznej wyznaczalności: kratownica ma 6 węzłów i 9 prętów, zatem warunek p = 2w-3 = 26-3 = 9 jest spełniony.


Warunki równowagi sił zewnętrznych:

I Py = Ra + Rsy - 3P = 0 i MiB = RJ + PI - PI = o

Z równań

otrzymujemy:


ra=o, RBx = P


RBy = 3P

Teraz zapisujemy warunki równowagi dla kolejnych węzłów. Warunki równow agi węzła F

I px = N* = 0,

II I Py =-P - ^ = 0
