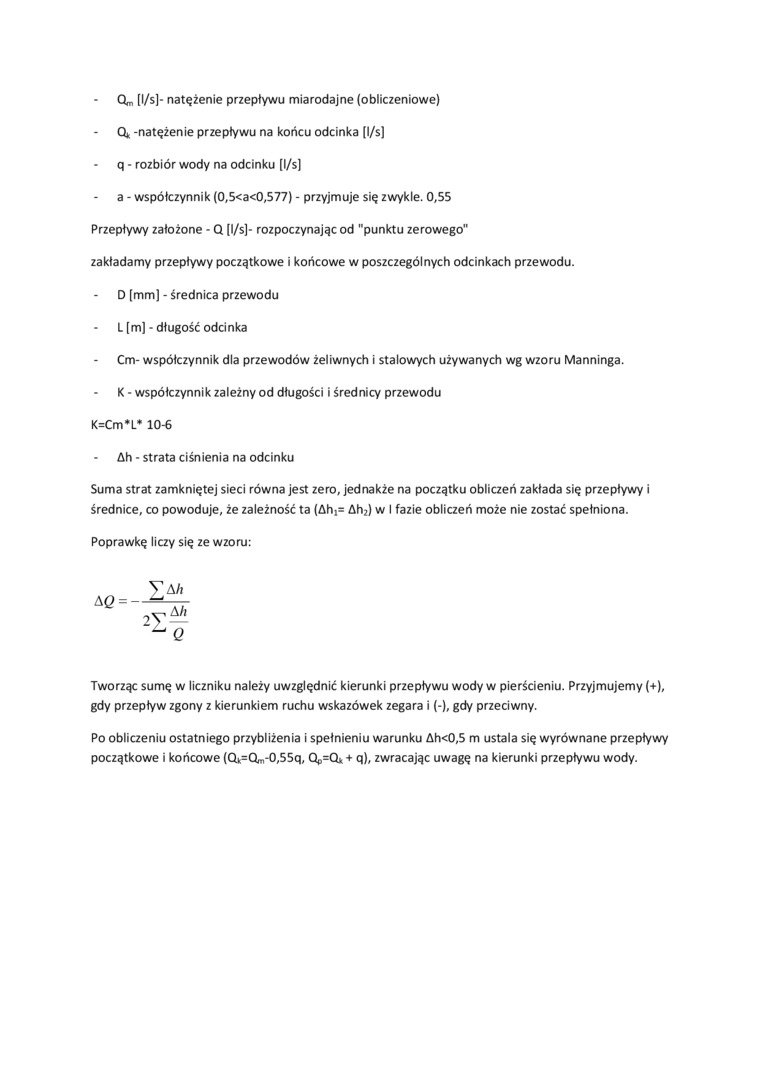

Qm (l/s]- natężenie przepływu miarodajne (obliczeniowe) O*, -natężenie przepływu na końcu odcinka (l/s) q - rozbiór wody na odcinku (l/s)

a - współczynnik (0,5<a<0,577) - przyjmuje się zwykle. 0,55 Przepływy założone - Q (l/s)- rozpoczynając od "punktu zerowego" zakładamy przepływy początkowe i końcowe w poszczególnych odcinkach przewodu.

D (mm) - średnica przewodu L (m) - długość odcinka

Cm- współczynnik dla przewodów żeliwnych i stalowych używanych wg wzoru Manninga.

K - współczynnik zależny od długości i średnicy przewodu K=Cm*L* 10-6

Ah - strata ciśnienia na odcinku

Suma strat zamkniętej sieci równa jest zero, jednakże na początku obliczeń zakłada się przepływy i średnice, co powoduje, że zależność ta (Ahi= Ah₂) w I fazie obliczeń może nie zostać spełniona.

Poprawkę liczy się ze wzoru:

2 V —

^ Q

Tworząc sumę w liczniku należy uwzględnić kierunki przepływu wody w pierścieniu. Przyjmujemy (+), gdy przepływ zgony z kierunkiem ruchu wskazówek zegara i (-), gdy przeciwny.

Po obliczeniu ostatniego przybliżenia i spełnieniu warunku Ah<0,5 m ustala się wyrównane przepływy początkowe i końcowe (O^CL-O/SSą, 0^=0* + q), zwracając uwagę na kierunki przepływu wody.
