• Synteza i analiza filtru NOI (górnoprzepustowego)

Mplik do kreślący charakterystyki:

wga=1.3888

fgc=260;

fp=1600;

Tp=1/fp;

wgc=fgc*(2*pi);

B=wga*tan(wgc*Tp/2);

L=[1.43 -2.88 1.43];

M=[(B^2+1.4256*B+1.5162) (2*B^2-2*1.5162) (B^2-1.4256*B+1.5162)];

[H W]=freqz(L,M, 512,fp);

plot(W, abs(H)); %char amp-czestotliwosciowa(widmowa);

grid on;

%char fazowa;

P=angle(H)*180/pi;

figure(2)

plot(W,P);

grid on;

figure(3)

phasedelay(L,M,512,fp); %char opoznienia fazy;

%odpowiedz na skok jednostkowy;

figure(4)

[o ts]= stepz(L,M);

plot(ts,o);

grid on;

%odpowiedz na impuls;

figure(5);

impz(L,M);

grid on;

Charakterystyka widmowa:

Charakterystyka fazowa:

Charakterystyka opóźnienia fazowego:

Chakaterystyka odpowiedzi na skok jednostkowy:

Charakterystyka odpowiedzi na impuls:

Analiza filtu SOI

fodc=350;

fp=1100+100*5;

f1=50;

N=fp/f1;

H=[zeros(1,7), exp(-j*(7:15)*pi*(N-1)/N), zeros(1,1),exp(j*(N-(17:25))*pi*(N-1)/N),zeros(1,6)];

figure(15)

stem(0:N-1,abs(H));

Charakterystyka odpowiedzi impulsowej:

impz(L,1);

Charakterystyka widmowa:

M=1;

[H W]=freqz(L,M, 512,fp);

plot(W, abs(H)); %char amp-czestotliwosciowa(widmowa);

grid on;

Charakterystyka widmowa po dodaniu okna blackmana:

M=1;

L=L.*blackman(N)

[H W]=freqz(L,M, 512,fp);

plot(W, abs(H)); %char amp-czestotliwosciowa(widmowa);

grid on;

Charakterystyka częstotliwościowa:

P=angle(H)*180/pi;

plot(W,P);

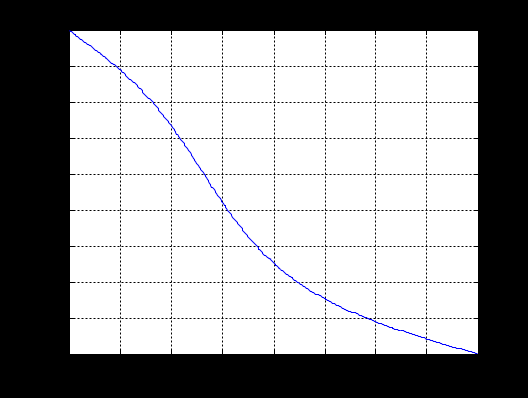

Opóźnienie fazowe

phasedelay(L,M,512,fp)

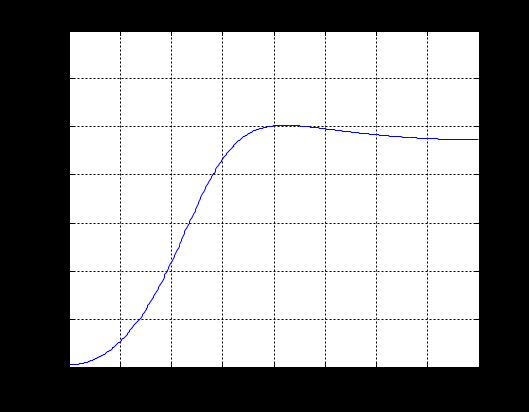

Charakterystyka odpowiedzi na skok:

[o ts]= stepz(L,M);

plot(ts,o)

Filtracja

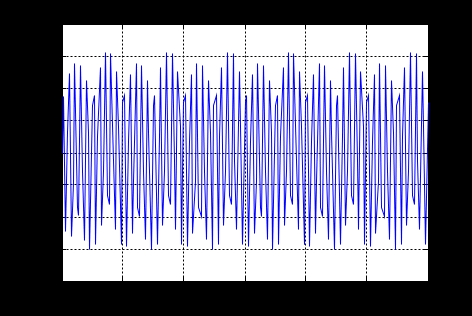

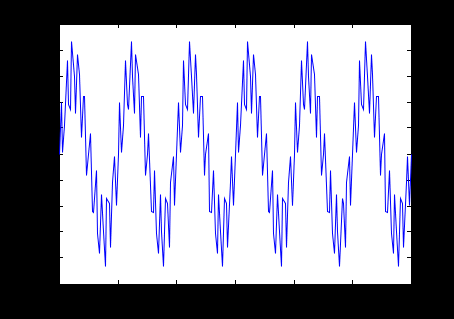

Sygnał zaszumiony

t=0:1/fp:0.12;

syg=6*sin(100*pi*t)+3*sin(2*pi*(fodc+150)*t);

plot(t,syg)

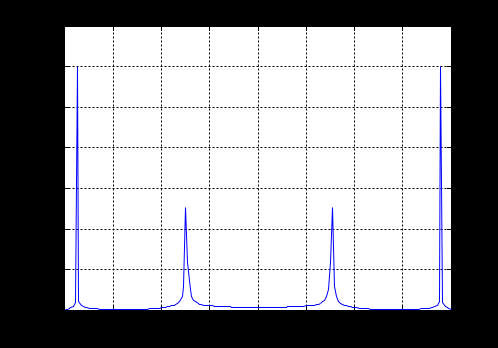

Transformata Fouriera:

Le=length(t)-1;

syg1=abs(fft(syg)/(Le/2));

ff=0:fp/Le:fp;

plot(ff,syg1);

grid on;

Filtr NOI

wga=1.3888

fgc=260;

fp=1600;

Tp=1/fp;

wgc=fgc*(2*pi);

B=wga*tan(wgc*Tp/2);

L=[1.43 -2.88 1.43];

M=[(B^2+1.4256*B+1.5162) (2*B^2-2*1.5162) (B^2-1.4256*B+1.5162)];

syg2F=filter([1.43 -2.88 1.43],[(B^2+1.4256*B+1.5162) (2*B^2-2*1.5162) (B^2-1.4256*B+1.5162)],syg);

figure(20)

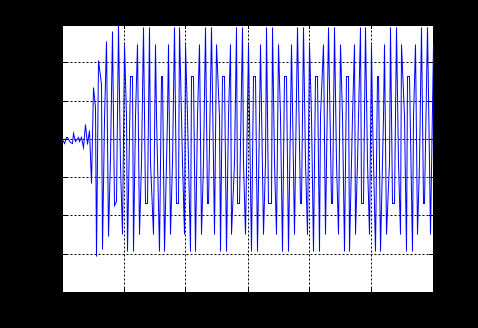

plot(t,syg2F);

grid on;

Transformata Fouriera sygnału przefiltrowanego:

syg1F1=abs(fft(syg2F))/(Le/2);

plot(ff,syg1F1);

grid on;

Filtrowanie filtrem SOI

fodc=350;

fp=1100+100*5;

f1=50;

N=fp/f1;

H=[zeros(1,7), exp(-j*(7:15)*pi*(N-1)/N), zeros(1,1),exp(j*(N-(17:25))*pi*(N-1)/N),zeros(1,6)];

L=ifft(H);

t=0:1/fp:0.12;

syg=6*sin(100*pi*t)+3*sin(2*pi*(fodc+150)*t);

syg1F=filter(L,M,syg);

plot(t,syg1F);

grid on;

Transformata Fouriera sygnału przefiltrowanego:

syg1F1=abs(fft(syg1F))/(Le/2);

plot(ff,syg1F1);

grid on;

WNIOSKI
