POLITECHNIKA WROCŁAWSKA	Grupa I: Dorota Pluta Bartosz Więckowski Łukasz Kopeć Damian Toczek Mateusz Wydmuch	Wydział: Elektryczny Termin: środa Godz. 11^15-12^45
						Data ćw: 09.05.2012
	Prowadzący: Dr inż. Maciej Pawłowski	LABORATORIUM ENERGOELEKTRONIKI
		Cw. nr 12 TEMAT: Badanie tranzystorowego sterownika impulsowego prądu stałego			Ocena:

1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z budową, zasadą działania, przebiegami napięć i prądów oraz charakterystykami tranzystorowego sterownika impulsowego prądu stałego.

2. Schemat układu pomiarowego

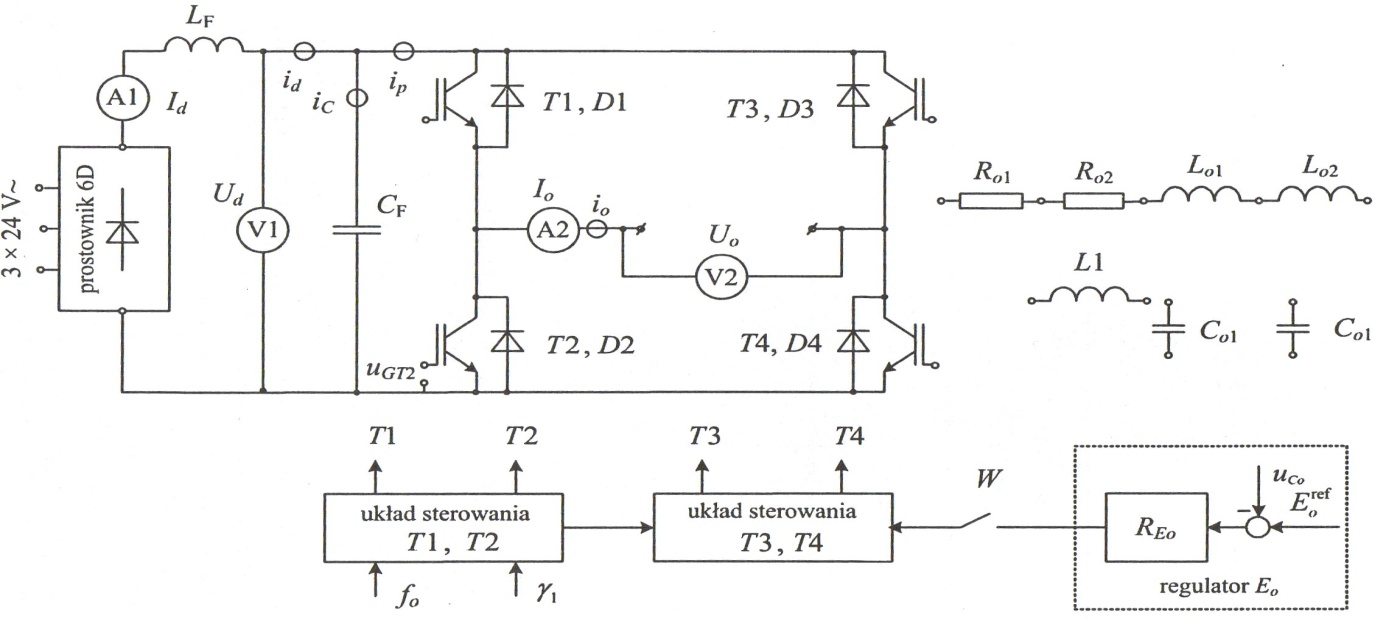

3. Spis przyrządów

- Amperomierz magnetoelektryczny ,kl. 1 numer identyfikacyjny I29IVa95

- Amperomierz magnetoelektryczny ,kl. 1 numer identyfikacyjny I29IVa497

- Woltomierz magnetoelektryczny ,kl. 0.5 numer identyfikacyjny I29IVa1155

- Oscyloskop cyfrowy Hameg Hm303-6 numer identyfikacyjny I29IVa4468

4. Przebieg ćwiczenia

• Charakterystyka
  dla trzech różnych częstotliwości.

Tabela 1.

Lp.	Częstotliwość f [Hz]	Współczynnik wypełnienia γ [%]	Napięcie U0 [V]
1	800	100	27,5
2	800	66	22,5
3	800	50	16,2
4	800	36	10,5
5	800	24	7,0
6	800	11	2,0
7	200	13	3,5
8	200	26	7,5
9	200	44	13,0
10	200	59	17,0
11	200	74	21,0
12	200	100	27,0
13	200	7	1,5
14	400	20	6,0
15	400	36	11,5
16	400	50	15,0
17	400	68	20,0
18	400	100	27,0

• Charakterystyka


Tabela 2.

Lp.	Id [A]	I0 [A]	f 0
1	0,9	0,8	400 Hz
2	0,7	0,5
3	1,5	1,8
4	1,5	2,2
5	1,4	2,5
6	1,3	2,8
7	1,2	3,1
8	0,8	3,5
9	0,0	3,9

• Charakterystyka pulsacji prądu


f₀ = const.

Tabela 3.

L.p.		[%]	f 0
1	0,44	6	400 Hz
2	0,80	15
3	1,20	28
4	1,50	36
5	1,50	48
6	1,50	56
7	0,60	76
8	0,00	100

Tabela 4.

L.p.		[%]	f 0
1	1,20	7	100 Hz
2	3,00	25
3	3,80	40
4	3,60	60
5	3,20	70
6	1,50	90
7	0,00	100

4. Charakterystyka

Tabela 5.

L.p.		[%]	f 0
1	3,4	65	100
2	2,2			200
3	2,3			400
4	1,0			600
5	0,8			800
6	0,6			1000
7	0,4			1200

Tabela 6.

L.p.		[%]	f 0
1	3,8	45	100
2	2,6			200
3	1,4			400
4	1,1			600
5	0,8			800
6	0,6			1000
7	0,5			1200

Przebiegi:

Do tabeli 1.

•


Wykres 1

Do tabeli 2

•

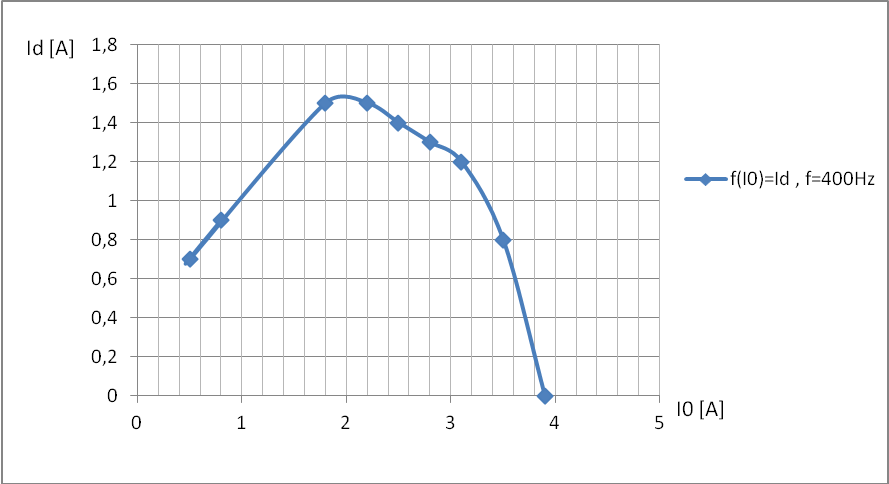

Wykres 2

Do tabeli 3 i 4

•


Wykres 3

Do tabeli 5 i 6

•

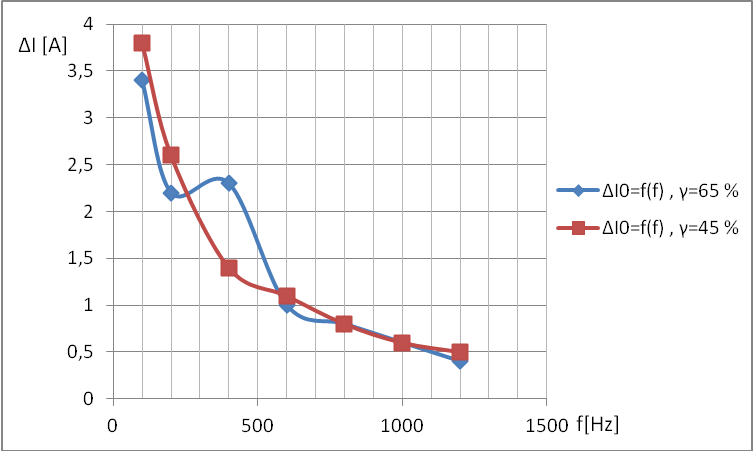

Wykres 4

5. Wnioski

W wielu układach technicznych jest wymagane zasilanie obwodów prądu stałego napięciem o płynnie regulowanej wartości średniej. Jednym ze sposobów regulowania wartości napięcia jest metoda modulacji szerokości impulsów. Polega ona na zmianie współczynnika wypełnienia
w zakresie
przy stałej częstotliwości modulacji f₀. Przebieg napięcia obciążenia w funkcji współczynnika wypełnienia przedstawiony został na wykresie 1. Widać, że przy wyższych częstotliwościach szybciej uzyskuje się wartości bliskie maksymalnemu napięciu obciążenia. Wadą tej metody są trudności w utrzymaniu granicznych wielkości współczynnika wypełnienia co widać na wykresie- minimalne wartości różnią się dla różnych częstotliwości i wynoszą od 7 do 20%. Na wykresie 3. przedstawiona została zależność amplitudy tętnienia prądu w zależności od współczynnika wypełnienia przy dwóch różnych częstotliwościach. Widać, że największą wartość amplituda osiąga przy współczynniku wypełnienia impulsów
. Można jeszcze zauważyć, że tętnienia są tym mniejsze, im jest większa częstotliwość modulacji f₀. Zależność tą widać również na wykresie 4., gdzie pokazano wartość tętnień w zależności od częstotliwości. Przy stałych wartościach współczynnika wypełnienia. Zauważyć można, że płynniejsza regulacja jest przy
- w zakresie 400Hz widać znaczną różnicę tętnień (większy współczynnik powoduje tam skok wartości tętnienia)

---
