PN G 0501397 Usytuowanie s2 (2)

? PN-G-05013:1997

1 Wstęp

1.1    Zakres normy

W niniejszej normie ustalono zasady projektowania torów. ścieków i posadowień obudowy w wyrobiskach korytarzowych poziomych i pochyłych o nachyleniu nie większym niż 12°. Normę stosuje się przy projektowaniu wykonywaniu wyrobisk o przekrojach prostokątnych, sklepionych zwykłych, sklepionych półkolistych, kołowych łukowych i eliptycznych w obudowie murowej. stalowej, mieszanej, powłokowej i kotwiowej wyposażonych w ściek prostokątny lub ściek trapezowy.

1.2    Normy powołane

PN-G-52280:1975 (PN-75/G-52280) Ścieki kopalniane prostokątne - Zasady projektowania

PrPN-G-14001 Ścieki kopalniane - Rynny ściekowe trapezowe¹¹

PrPN-G-47061 Koleje podziemne - Nawierzchnie torowe - Wymagania’¹

2 Zasady projektowania

2.1 Tory, ścieki i posadowienie obudowy w wyrobiskach o przekroju prostokątnym

Wzajemne usytuowanie torów, ścieku i posadowienia obudowy w wyrobiskach o przekroju prostokątnym w obudowie stalowej należy projektować według rysunku 1 lub 2 oraz tablicy 1, a w obudowie kotwiowej i powłokowej kotwiowo-betonowej lub z betonu natryskowego według rysunku 3 i tablicy 1.

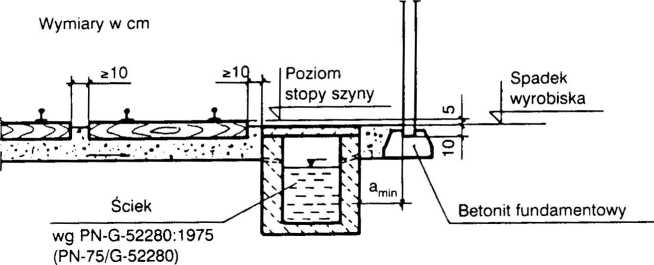

Wymiary w cm

Rysunek 1

Rysunek 2

Przewidziana do ustanowienia w 1997 r.
