LABORATORIUM TECHNIKI ŁĄCZENIA |
|||
Imię i nazwisko: Wojciech Wojtkowski Marek Wójtowicz |
Nr ćwiczenia: 1 |
Data wykonania: 14.01.1997 |
Grupa: ED. 5.2 |
Temat: Badanie podstawowych właściwości łuku elektrycznego
|
1.Cel ćwiczenia:
Zapoznanie się ze zjawiskami fizycznymi zachodzącymi podczas palenia się łuku elektrycznego oraz z przebiegami zależności prądu płynącego przez łuk od napięcia panującego na łuku.
2.Wyznaczanie charakterystyk prądu stałego
a)Badanie właściwości łuku palącego się między elektrodami miedzianymi.
|
|
l1=2,2mm |
l1=5,3mm |
|
I0 |
IŁ1 |
UŁ1 |
IŁ2 |
UŁ2 |
A |
A |
V |
A |
V |
2 |
1.6 |
50 |
1.4 |
81 |
4 |
3.2 |
45 |
3.0 |
56 |
6 |
5.0 |
38 |
4.8 |
49 |
8 |
6.8 |
36 |
6.4 |
47 |
10 |
8.6 |
35 |
8.0 |
46 |
12 |
10.4 |
32 |
9.6 |
45 |
Wykres zależności napięcia łuku od prądu płynącego przez łuk dla elektrod miedzianych.
b)Badanie właściwości łuku palącego się między elektrodami stalowymi.
|
l1=2,2mm |
|
|
l1=5,3mm |
I0 |
IŁ1 |
UŁ1 |
IŁ1 |
UŁ2 |
A |
A |
V |
I |
V |
2 |
1.6 |
47 |
1.5 |
63 |
4 |
3.6 |
33 |
3.2 |
48 |
6 |
5.4 |
29 |
5.0 |
40 |
8 |
7.2 |
26 |
6.8 |
38 |
10 |
9 |
25 |
8.6 |
35 |
12 |
10.8 |
24 |
11 |
32 |

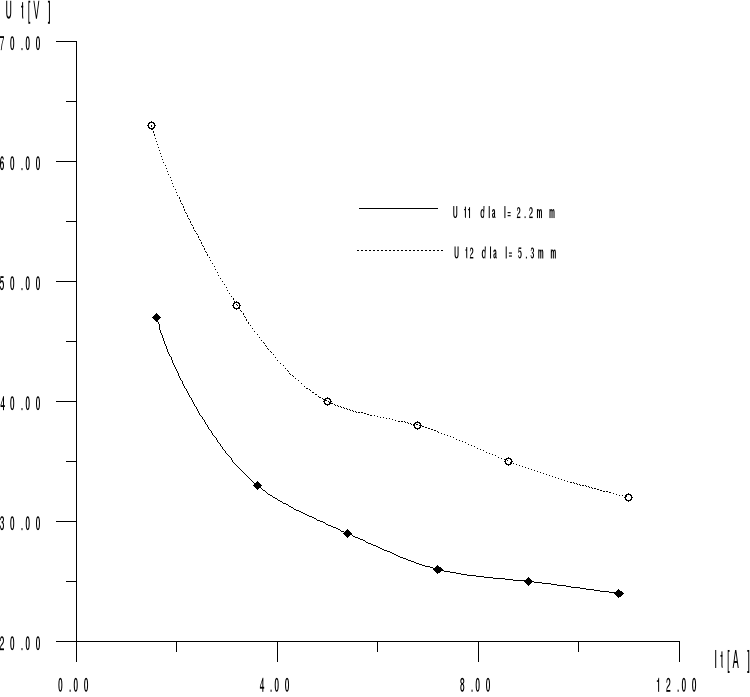

Wykres zależności napięcia łuku od prądu płynącego przez łuk dla elektrod stalowych.
3.Wnioski
W ćwiczeniu tym badaliśmy statyczne właściwości łuku elektrycznego. W wyniku przeprowadzonych pomiarów wykreśliliśmy charakterystyki statyczne łuku . Charakterystyki te pokazują , że napięcie łuku maleje wraz ze wzrostem prądu płynącego przez łuk aż do pewnej wartości napięcia po osiągnięciu której ,pomimo dalszego wzrostu prądu napięcie zmienia się tylko bardzo nieznacznie.
