PCM 4, Ćwiczenie 8 - Urządzenia zwielokrotniające TN1+1 i PCM 4aaa, Instytut Telekomunikacji i Akustyki


Instytut Telekomunikacji i Akustyki

Podstawy teletransmisji

Urządzenia zwielokratniające TN 1+1 i PCM 4

Maciej Bałazy

Tomasz Gwozdecki

Piotr Kaczmarzyk

Prowadzący

Dr inż. Jarosław Jarycki

Ocena:

Data wykonania ćwiczenia

25.04.2006

I. Cel ćwiczenia

Celem ćwiczenia było zapoznanie się z działaniem urządzeń zwielokratniających TN 1+1 oraz PCM4 i pomiarem ich podstawowych parametrów

II. Przebieg ćwiczenia

1. Zestawienie połączenia przez łącze nośne i naturalne przy wykorzystaniu TN1+1

Poniższe rysunki przedstawiają schematy układów zmontowanych na laboratorium i służących do zestawienia połączenia przez łącze nośne oraz naturalne układu TN1+1

0x01 graphic

Rys. 1 Schemat układu do nawiązania połączenia przez łącze nośne

0x01 graphic

Rys. 2 Schemat układu do nawiązania połączenia przez łącze naturalne

2. Pomiar tłumienności wynikowej łącza naturalnego

Poniższy rysunek przedstawia schemat układu pomiarowego do wyznaczenia tłumienności wynikowej łącza naturalnego

0x01 graphic

Rys.3 Schemat układu pomiarowego

Poniżej przedstawiono tabelę zawierającą zestawienie wyników pomiarów oraz wykres przedstawiający zależność tłumienności wynikowej łącza naturalnego od częstotliwości generowanego sygnału.

Tabela 1. Zestawienie wyników pomiarów

f [Hz]

n2 [Np]

AW [Np]

300

- 0,40

0,40

500

- 0,42

0,42

700

- 0,43

0,43

1000

- 0,46

0,46

1200

- 0,48

0,48

1500

- 0,51

0,51

1800

- 0,52

0,52

2000

- 0,58

0,58

2200

- 0,60

0,60

2500

- 0,63

0,63

2800

- 0,65

0,65

3000

- 0,68

0,68

3200

- 0,69

0,69

3300

- 0,70

0,70

3500

- 0,71

0,71

0x01 graphic

Wykres 1. Zależność tłumienności wynikowej łącza naturalnego od częstotliwości generowanego sygnału

3. Pomiar poziomu napięcia na słuchawce telefonu

Poniższy rysunek przedstawia schemat układu pomiarowego do wyznaczenia poziomu napięcia na słuchawce aparatu telefonicznego

0x01 graphic

Rys. 4 schemat układu pomiarowego

Poniżej przedstawiono tabelę zawierającą zestawienie wyników pomiarów oraz wykres przedstawiający zależność napięcia na słuchawce aparatu telefonicznego dołączonego do łącza nośnego od częstotliwości generowanego sygnału.

Tabela 2. Zestawienie wyników pomiarów

f [Hz]

n2 [Np]

U2 [V]

100

-4,75

0,007

300

-4,65

0,007

500

-4,35

0,010

1000

-4,25

0,011

1500

-4,20

0,012

2000

-4,15

0,012

2500

-4,65

0,007

3000

-3,65

0,020

3300

-2,80

0,047

3500

-3,15

0,033

4000

-4,40

0,010

4500

-4,62

0,008

0x01 graphic

Wykres 2. Zależność napięcia na słuchawce telefonu od częstotliwości generowanego sygnału

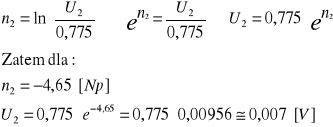

Przykładowe obliczenie wartości napięcia przy częstotliwości 500 Hz

0x01 graphic

4. Nawiązanie połączenia przy wykorzystaniu systemu PCM - 4

Poniższy rysunek przedstawia schemat układu do nawiązania połączenia poprzez urządzenie zwielokrotniające PCM - 4

0x01 graphic

Rys. 5 Schemat układu do nawiązania połączenia poprzez system PCM - 4

5. Pomiar tłumienności wynikowej na łączach układu PCM - 4

Pomiaru tłumienności dokonano dla łączy każdego z czterech gniazd modułu abonenta układu PCM - 4. Poniższy rysunek przedstawia schemat układu pomiarowego

0x01 graphic

Rys. 6 Schemat układu pomiarowego

5.1 Gniazdo pierwsze modułu abonenta układu PCM

Tabela 3. Zestawienie wyników pomiarów

f [Hz]

n2 [Np]

AW [Np]

200

-1,60

1,60

300

-0,95

0,95

500

-0,85

0,85

800

-0,80

0,80

1000

-0,78

0,78

1300

-0,78

0,78

1500

-0,79

0,79

1800

-0,76

0,76

2000

-0,79

0,79

2500

-0,78

0,78

2800

-0,79

0,79

3000

-0,80

0,80

3300

-0,80

0,80

3500

-0,91

0,91

3800

-2,30

2,30

4000

-3,85

3,85

4500

-5,70

5,70

0x01 graphic

Wykres 3. Zależność tłumienności wynikowej łączy systemu PCM -4 od częstotliwości generowanego sygnału

5.2 Gniazdo drugie modułu abonenta układu PCM

- 0,79

0,79

2000

- 0,78

0,78

2500

- 0,80

0,80

2800

- 0,80

0,80

3000

- 0,80

0,80

3300

- 0,80

0,80

3500

- 0,95

0,95

3800

- 2,28

2,28

4000

- 3,80

3,80

4500

- 5,80

5,80

Tabela 3. Zestawienie wyników pomiarów

f [Hz]

n2 [Np]

AW [Np]

200

- 1,60

1,60

300

- 0,95

0,95

500

- 0,83

0,83

800

- 0,80

0,80

1000

- 0,79

0,79

1300

- 0,79

0,79

1500

- 0,77

0,77

1800

0x01 graphic

Wykres 4. Zależność tłumienności wynikowej łączy systemu PCM -4 od częstotliwości generowanego sygnału

5.3 Gniazdo trzecie modułu abonenta układu PCM

Tabela 3. Zestawienie wyników pomiarów

f [Hz]

n2 [Np]

AW [Np]

200

- 1,61

1,61

300

- 0,95

0,95

500

- 0,77

0,77

800

- 0,74

0,74

1000

- 0,71

0,71

1300

- 0,71

0,71

1500

- 0,71

0,71

1800

- 0,70

0,70

2000

- 0,70

0,70

2500

- 0,70

0,70

2800

- 0,71

0,71

3000

- 0,72

0,72

3300

- 0,72

0,72

3500

- 0,81

0,81

3800

- 2,15

2,15

4000

- 3,65

3,65

4500

- 5,44

5,44

0x01 graphic

Wykres 5. Zależność tłumienności wynikowej łączy systemu PCM -4 od częstotliwości generowanego sygnału

5.4 Gniazdo czwarte modułu abonenta układu PCM

Tabela 3. Zestawienie wyników pomiarów

f [Hz]

n2 [Np]

AW [Np]

200

- 1,60

1,60

300

- 0,95

0,95

500

- 0,81

0,81

800

- 0,80

0,80

1000

- 0,77

0,77

1300

- 0,78

0,78

1500

- 0,80

0,80

1800

- 0,76

0,76

2000

- 0,78

0,78

2500

- 0,76

0,76

2800

- 0,77

0,77

3000

- 0,80

0,80

3300

- 0,80

0,80

3500

- 0,92

0,92

3800

- 2,20

2,20

4000

- 3,65

3,65

4500

- 5,42

5,42

0x01 graphic

Wykres 6. Zależność tłumienności wynikowej łączy systemu PCM -4 od częstotliwości generowanego sygnału

0x01 graphic

Wykres 7. Zależność tłumienności wynikowej łączy systemu PCM -4 od częstotliwości generowanego sygnału dla wszystkich gniazd

III. Uwagi i wnioski

Celem ćwiczenia było zapoznanie się z pomiarami podstawowych parametrów dwóch systemów zwielokratniających: PCM 4 i TN1+1.

W pierwszej części ćwiczenia zestawiono połączenie przy pomocy systemu TN1+1 poprzez łącze nośne oraz łącze naturalne. W przypadku połączenia poprzez łącze naturalne korzystaliśmy z dwóch aparatów CB (zasilanie z centralnej baterii). W przypadku łącza nośnego do systemu TN1+1 dołączony był aparat MB (z miejscową baterią). Jakość transmisji głosu w przypadku obydwu połączeń była zadowalająca. W przypadku połączenia na łączu nośnym zauważyliśmy, że po podniesieniu mikrotelefonu w aparacie MB pobierany jest prąd, natomiast przy wybieraniu poszczególnych cyfr występują impulsy powodowane impulsowym wybieraniem cyfr.

W kolejnej części ćwiczenia dokonaliśmy pomiaru tłumienności wynikowej łącza naturalnego. Zauważamy, że wraz ze wzrostem częstotliwości tłumienność wynikowa rośnie, co jest zgodne z oczekiwaniem (tabela 1, wykres 1).

Następnie zmierzyliśmy poziom napięcia na słuchawce aparatu telefonicznego MB dołączonego poprzez łącze nośne urządzenia zwielokrotniającego TN1+1. Na podstawie zestawionych wyników (tabela 2) wykreślony został wykres obrazujący zależność napięcia na słuchawce od częstotliwości generowanego sygnału (wykres 2). Widoczny jest wyraźny wzrost napięcia w przedziale częstotliwości 3000 - 4000 Hz. Pomiar napięcia na słuchawce obarczony jest dużym błędem. Fluktuacje poziomu napięcia dla zadanych częstotliwości spowodowane były dużą czułością mikrofonu na wszelkie szumy dochodzące z sali.

W ostatniej części ćwiczenia zapoznaliśmy się z działaniem systemu zwielokrotniającego PCM 4. Zestawiliśmy połączenie w przypadku pracy z centralą. Następnie dokonano pomiaru tłumienności wynikowej łączy tego systemu, dla pracy bez centrali w paśmie telefonicznym. Wykreślone wykresy (wykres 3,4,5,6 i 7) obrazują zależność tłumienności wynikowej łącza systemu PCM 4 od częstotliwości generowanego sygnału. Zauważamy, że w paśmie 300 - 3400 Hz tłumienność wynikowa jest stała i wynosi ≈ 0,75 [Np]. Poza pasmem telefonicznym tłumienność wynikowa gwałtownie rośnie.

7
