Badanie elementów elektronicznych, I


I. Cześć teoretyczna (najważniejsze informacje dotyczące badanego zagadnienia).

DIODA - jest przyrządem elektronicznym o dwóch elektrodach zwanych odpowiednio: anodą i katodą.; próżniowa (zwana też lampową), lub półprzewodnikowa ze złączem p-n, lub m-s: łatwo przewodzi prąd elektryczny w jednym kierunku, słabo w drugim (tak zwanym kierunku zaporowym) o czym mogliśmy się przekonać na zajęciach. Wyróżniamy: diodę dwubazową, diodę elektroluminescencyjną (dioda półprzewodnikowa ze złączem p-n emitująca promieniowanie świetlne podczas przepływu prądu elektrycznego przez złącze spolaryzowane w kierunku przewodzenia, diodę Gunna; przyrząd półprzewodnikowy bez złącza p-n, w którym po przyłożeniu odpowiednio dużego napięcia powstają drgania elektryczne, wytwarzana z arsenku galu. Rzadziej z fosforku indu, dioda PIN; dioda półprzewodnikowa o strukturze warstwowej, w której kolejne warstwy stanowią półprzewodniki typu p, samoistny (i) oraz typu n, impedancja diody sterowana jest stałym, lub zmiennym napięciem małej częstotliwości, dioda pojemnościowa; dioda półprzewodnikowa ze złączem p-n, spełniająca w obwodzie elektrycznym funkcję zmiennej pojemności regulowanej napięciem doprowadzanym do jej elektrod, dioda Schottky'ego dioda półprzewodnikowa ze złączem m-s, w którego obszarze występuje bariera Schottky'ego, dioda tunelowa; dioda półprzewodnikowa ze złączem p-n, w której działaniu podstawową rolę odgrywa zjawisko tunelowego przenikania nośników ładunku przez barierę potencjałów w silnie domieszkowym złączu, dioda Zenera; jest diodą stabilizacyjną, półprzewodnikową ze złączem p-n, której działanie opiera się na wykorzystaniu zjawiska Zenera i zjawiska lawinowego powielania nośników ładunku w warstwie zaporowej dość silnie domieszkowego złącza; służy do stabilizacji napięcia w układach elektronicznych.

ŻARÓWKA - służy do wytwarzania światła pod wpływem prądu elektrycznego. Zbudowana jest ze szklanego przykrycia izolującego gaz rozpalany przez żarnik (którym jest przeważnie włókno metalowe) - pod wpływem przepływu przez niego prądu zaczyna on żarzyć wytwarzając światło oraz ciepło.

II. Część praktyczna.

1)Treść zadania:

a) Schemat pomiarowy do wyznaczania charakterystyki prądowo-napięciowej

elementów rezystancyjnych liniowych i nieliniowych:

b) Schemat pomiarowy do wyznaczania charakterystyki prądowo-napięciowej

elementow półprzewodnikowych:

2)Sprawdzane przedmioty i wymiary (szkic mierzonego przedmiotu i wymiary symbolowe, schemat urządzenia itp.):

elementów rezystancyjnych liniowych i nieliniowych:

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic

elementow półprzewodnikowych:

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

0x08 graphic

0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic
0x08 graphic

3)Sprzęt mierniczy:

4)Wyniki pomiarów (tabela zestawieniowa wyników):

Rezystor:

Lp

I (stała 0,01)

U (stała 1)

A

V

1

0,08

5

2

0,21

13

3

0,29

18

4

0,40

25

5

0,51

32

6

0,63

39

1

0,11

6

2

0,19

11

3

0,29

18

4

0,43

26

5

0,52

32

6

0,64

39

Żarówka ( element nieliniowy ):

Lp

I (stała 0,025)

U (stała 1)

A

V

1

0,525

1

2

1,05

5

3

1,275

7

4

1,5

10

5

1,625

11

6

1,875

15

1

0,675

2

2

1,05

5

3

1,325

8

4

1,475

10

5

1,7

12

6

1,825

14

Dioda prostownicza germanowa:

Kierunek zaporowy

Kierunek przewodzeni

Lp

U (stała 0,5)

I

U(stała0,01)

I

V

A

V

A

1

1

0

1

0,00

2

1,5

0

1,5

0,01

3

2,5

0

2,5

0,01

4

10

0

10

0,04

5

15

0

15

0,06

6

20

0

20

0,08

1

1

0

0,5

0,00

2

1,5

0

1

0,00

3

2,5

0

2

0,01

4

10

0

10

0,04

5

15

0

15

0,06

6

20

0

20

0,08

5)Obliczenia:

Żarówka (element nieliniowy):

Stała amperomierza:

Stała=0x01 graphic
=0,025

27*0,025=0,675

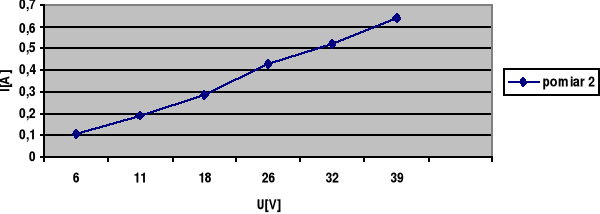

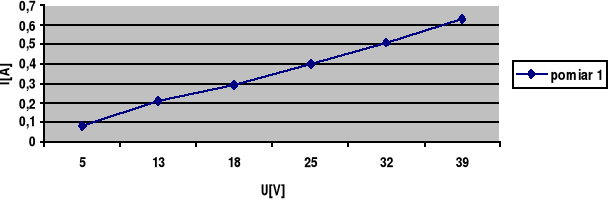

Wykresy dla rezystora:

0x01 graphic

0x01 graphic

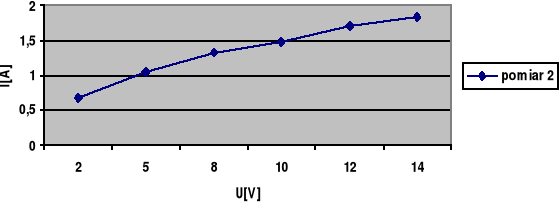

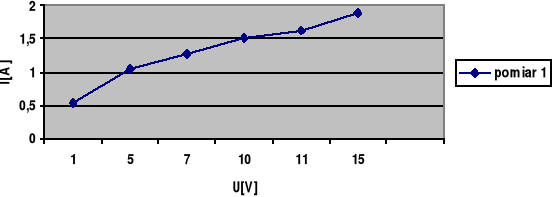

Wykresy dla żarówki:

0x01 graphic

0x01 graphic

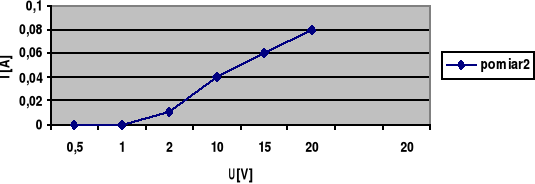

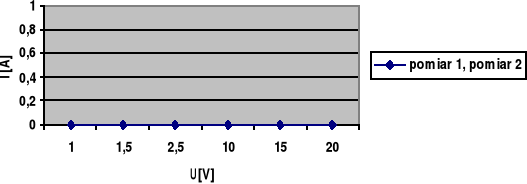

Wykresy dla diody prostowniczej germanowj:

0x01 graphic

0x01 graphic

0x01 graphic

6)Uwagi i wnioski końcowe:

Przeprowadzone pomiary wykazuje, że każde urządzenie ma inną oporność i charakterystykę prądowo-napięciową. W przypadku żarówki widać, że potrzebuje ona dużą większego napięcia niż rezystor, dlatego odczyn natężenia prądu pokazuje nieporównywalnie niższe natężenie w jej przypadku. W trakcie przepływu prądu przez żarówkę i towarzyszącemu temu oporowi następuje nagrzewanie się żarnika (włókna metalowego) - w rezultacie widzimy światło. Rezystor tworząc opór nagrzewa się. Dioda jest urządzeniem mającym za zadanie przepuszczanie prądu tylko w jednym kierunku, dlatego zmieniając kierunek przewodzenia na zaporowy natężenie jest 0-we.

1

U

V

E

Rp

W

1 2

mA

I

Rd

V

mA

1 2

U

Rp

W

E
