POLITECHNIKA RADOMSKA Wydz. Transportu			LABORATORIUM PODSTAW ELEKTRONIKI			Data:
Imię i nazwisko:				Grupa:	Zespół:	Rok akademicki:
Nr ćwiczenia: 2		Temat: Badanie wzmacniacza tranzystorowego				Ocena:

Cel ćwiczenia:

Celem ćwiczenia było zapoznanie się z budową , zasadą działania oraz podstawowymi parametrami opisującymi wzmacniacz tranzystorowy małej częstotliwości.

Przebieg ćwiczenia:

Schemat układu pomiarowego

Dane
Rg1 = 2 kΩ Rg1 = 11 kΩ R1 = 77 kΩ R2 = 11 kΩ	Rc = 2 kΩ RE = 192 kΩ Ro = 2 kΩ β0 = 130	Cs1 = 4,7 μF Cs2 = 0,15 μF CE = 1000 μF h11 = 2300

1. Charakterystyki przejściowe U_wyj=f(U_wej) przy f = 1kHz.

RG1		RG2		RG=0
Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]
0,03	0,32	0,014	0,161	0,04	0,4
0,05	0,49	0,05	0,488	0,1	0,95
0,1	0,94	0,1	0,942	0,15	1,39
0,15	1,38	0,16	1,474	0,2	1,83
0,20	1,83	0,20	1,84	0,25	2,26
0,25	2,27	0,25	2,25	0,3	2,65
0,32	2,8	0,3	2,68	0,34	2,97
0,33	2,89	0,35	3,02	-	-

RG1 + CS2		RG2 + CS2		RG=0 + CS2
Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]
0,05	0,5	0,014	0,162	0,04	0,4
0,1	0,94	0,05	0,49	0,1	0,93
0,15	1,38	0,1	0,94	0,15	1,39
0,2	1,84	0,14	1,33	0,2	1,83
0,25	2,28	0,2	1,83	0,25	2,26
0,32	2,81	0,25	2,28	0,3	2,66
0,33	2,90	0,3	2,66	0,34	2,82
-	-	0,34	2,95	-	-

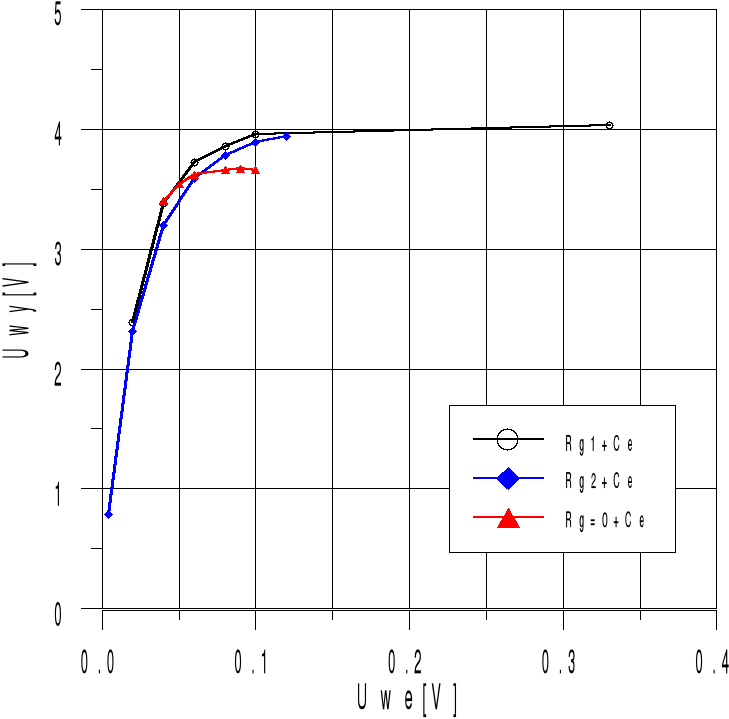

RG1 + CE		RG2 + CE		RG=0 + CE
Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]
0,02	2,39	0,004	0,79	0,04	3,40
0,04	3,38	0,02	2,31	0,05	3,54
0,06	3,72	0,04	3,20	0,06	3,62
0,08	3,86	0,06	3,59	0,08	3,66
0,1	3,96	0,08	3,78	0,09	3,67
0,33	4,03	0,1	3,89	0,1	3,66
-	-	0,12	3,94	-	-

RG1 + CS2 + CE		RG2 + CS2 + CE		RG=0 + CS2 + CE
Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]
0,02	2,4	0,004	0,787	0,04	3,4
0,04	3,34	0,02	2,28	0,06	3,6
0,06	3,73	0,04	3,23	0,08	3,66
0,08	3,87	0,06	3,58	0,1	3,665
0,1	3,96	0,08	3,76	0,12	3,65
0,12	4,03	0,09	3,84	0,15	3,61
-	-	-	-	0,2	3,55

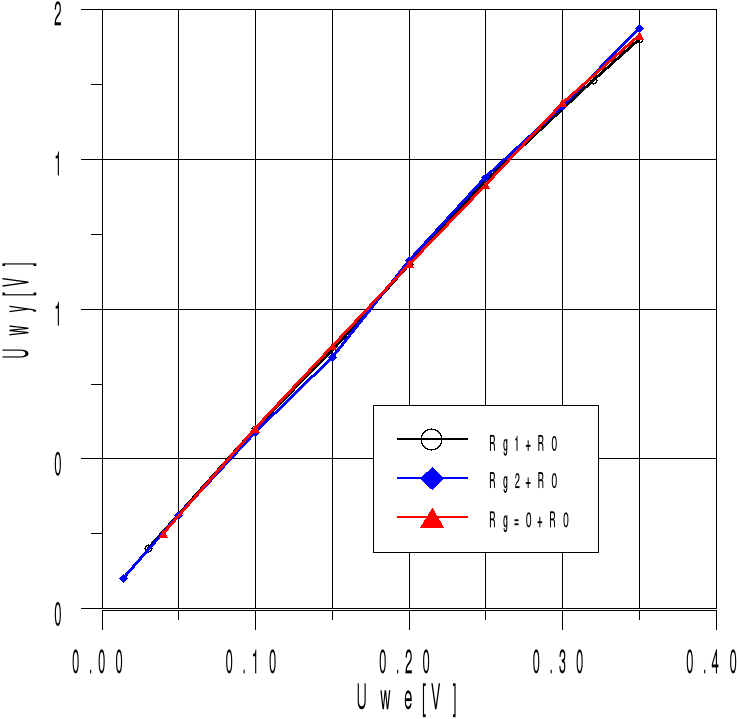

RG1 +R0		RG2 + R0		RG=0 + R0
Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]
0,03	0,16	0,014	0,08	0,04	0,2
0,1	1,48	0,05	0,25	0,1	0,48
0,15	0,69	0,1	0,47	0,15	0,7
0,2	0,92	0,15	0,67	0,2	0,92
0,25	1,14	0,2	0,93	0,25	1,13
0,32	1,41	0,25	1,15	0,3	1,35
0,35	1,52	0,3	1,34	0,35	1,53
-	-	0,35	1,55	-	-

R G1+ CS2 + R0		RG2 + CS2 + R0		RG=0 + CS2 + R0
Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]
0,03	0,16	0,014	0,082	0,04	0,20
0,1	0,47	0,1	0,47	0,1	0,50
0,15	0,70	0,16	0,74	0,15	0,70
0,2	0,93	0,2	0,93	0,2	0,92
0,25	1,14	0,25	1,13	0,25	1,13
0,32	1,42	0,3	1,35	0,3	1,35
0,35	1,53	0,35	1,50	0,35	1,52

RG1 + CE + R0		RG2 + CE + R0
Uwej [V]	Uwyj [V]	Uwej [V]	Uwyj [V]
0,02	1,23	0,004	0,4
0,05	1,99	0,05	1,79
0,1	2,66	0,1	2,27
0,15	2,87	0,15	2,63
0,2	3	0,2	2,8

2. Charakterystyki częstotliwościowe

Uwej = 50[mV]	Uwyj [V]
f	RG1	RG2	RG=0	RG1+CS2	CE+RG1	R0+RG1	RG1+CE+R0
0,01 [kHz]	0,4	0,42	0,42	0,428	2,317	0,187	1
0,1 [kHz]	0,45	0,453	0,452	0,465	3,573	0,229	1,91
1 [KHz]	0,457	0,462	0,458	0,469	3,592	0,233	1,957
10 [KHz]	0,458	0,459	0,458	0,445	3,595	0,231	1,958
100 [KHz]	0,450	0,450	0,455	0,455	3,134	0,211	1,872
200 [KHz]	0,345	0,350	0,339	0,351	1,614	0,187	1,414
300 [KHz]	0,232	0,228	0,250	0,253	0,754	0,131	0,596
400 [KHz]	0,291	0,325	0,323	0,415	0,472	0,2	0,364
450 [KHz]	0,197	-	-	-	-	-	-
500 [KHz]	-	0,140	0,140	0,217	0,286	0,092	0,204
600 [KHz]	-	-	-	-	0,164	-	-

	kU
f	RG1	RG2	RG=0	RG1+CS2	CE+RG1	R0+RG1	RG1+CE+R0
0,01 [Hz]	8	8,4	8,4	8,56	46,34	3,74	20
0,1 [Hz]	9	9,06	9,04	9,3	71,46	4,58	38,2
1 [KHz]	9,14	9,24	9,16	9,38	71,84	4,66	39,14
10 [KHz]	9,16	9,18	9,16	8,9	71,9	4,62	39,16
100 [KHz]	9	9	9,1	9,1	62,68	4,22	37,44
200 [KHz]	6,9	7	6,78	7,02	32,28	3,74	28,28
300 [KHz]	4,64	4,56	5	5,06	15,08	2,62	11,92
400 [KHz]	5,82	6,5	6,46	8,3	9,44	4	7,28
450 [KHz]	3,94	-	-	-	-	-	-
500 [KHz]	-	2,8	2,8	4,34	5,72	1,84	4,08
600 [KHz]	-	-	-	-	3,28	-	-

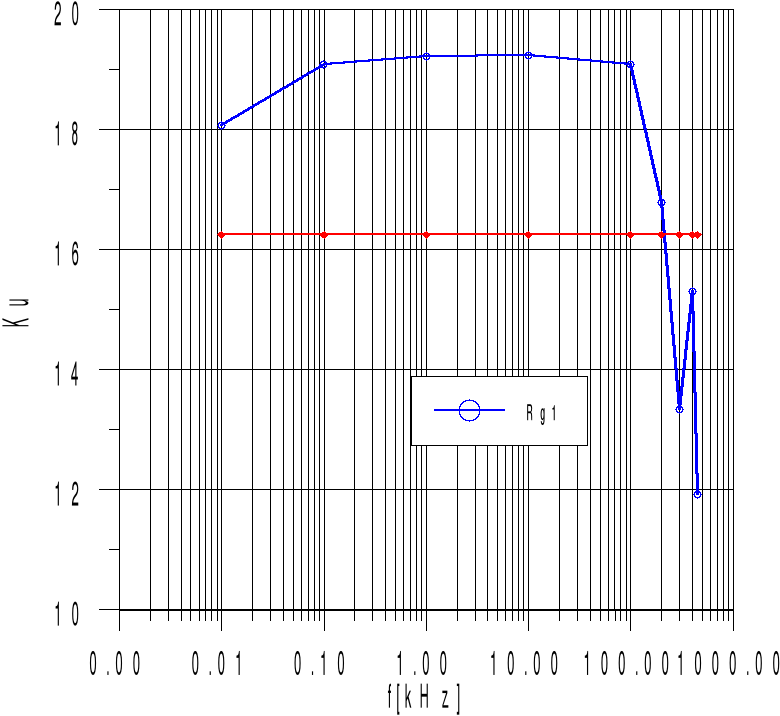

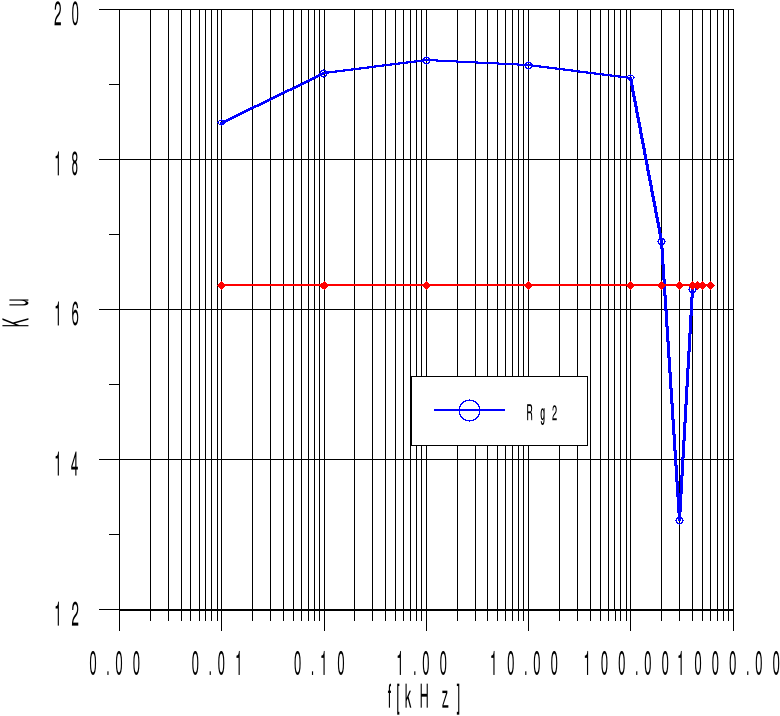

RG1	RG2

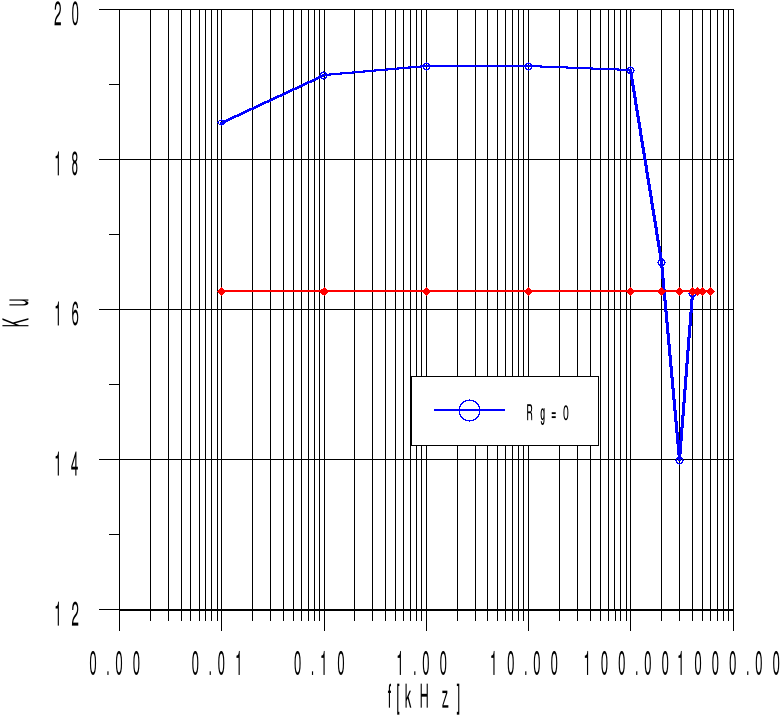

RG=0	RG1+CS2

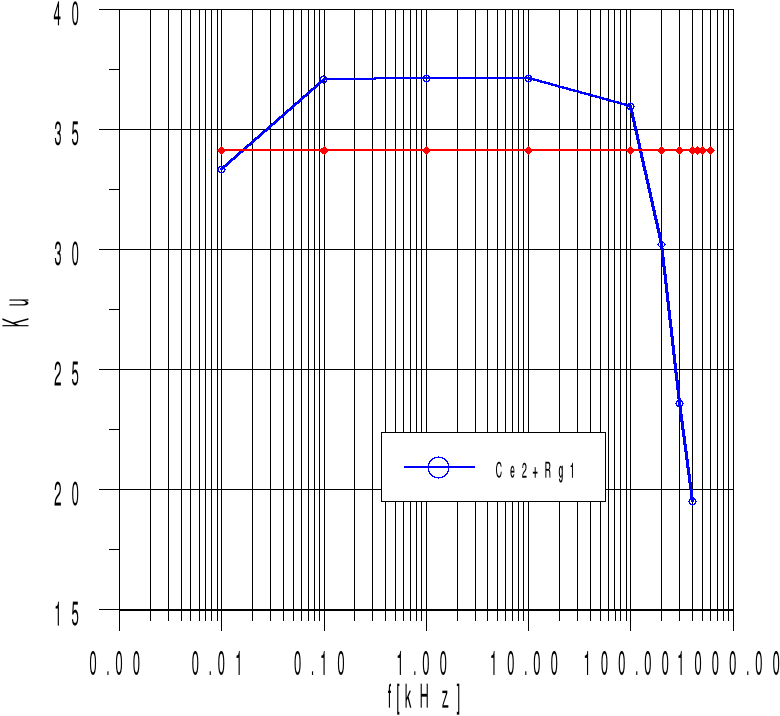

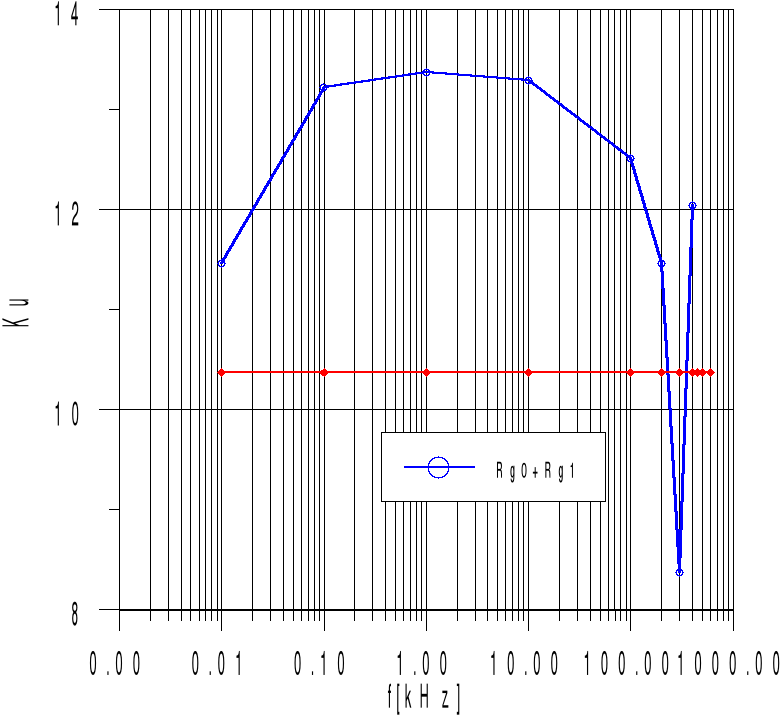

CE+RG1	R0+RG1

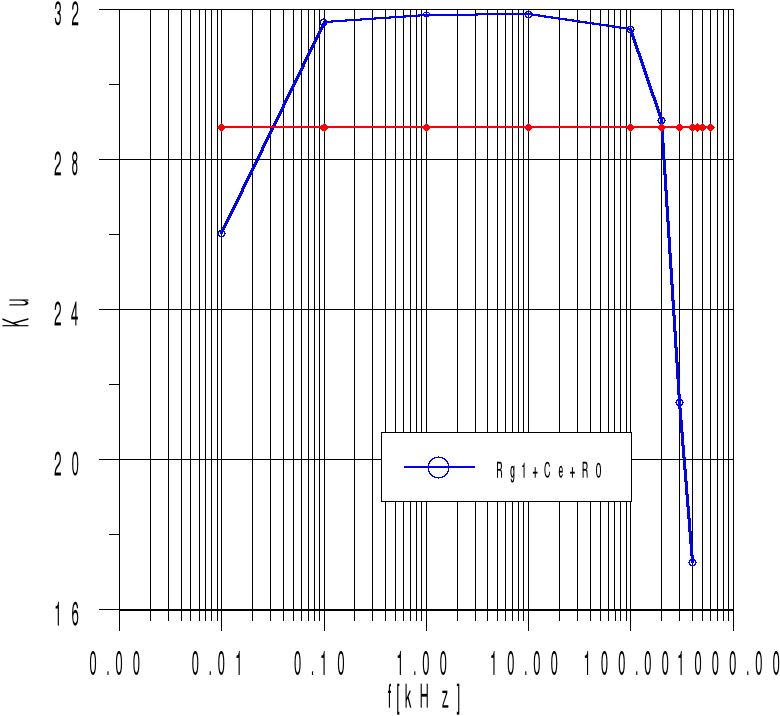

RG1+CE+R0

Wnioski:

Celem ćwiczenia było zapoznanie się z budową , zasadą działania oraz podstawowymi parametrami wzmacniacza tranzystorowego małej częstotliwości.

Wyznaczyliśmy charakterystykę dynamiczną wzmacniacza dla częstotliwości 1 kHz oraz charakterystykę amplitudową wzmacniacza i zbadaliśmy wpływ sprzężenia na te charakterystyki. Z wyjątkiem układu z włączonym kondensatorem emiterowym C_E nie było możliwe wyznaczenie dolnej częstotliwości granicznej wzmacniacza. Wyznaczone częstotliwości graniczne pasma przenoszenia badanego wzmacniacza wynoszą odpowiednio:

Układ	fd [Hz]	fg [kHz]
RG1	-	200
RG2	-	200
RG=0	-	200
RG1+CS2	-	200
CE+RG1	15	130
R0+RG1	-	220
RG1+CE+R0	50	200

Stwierdzamy, że ujemne emiterowe sprzężenie zwrotne powoduje :

- spadek wzmocnienia napięciowego;

- poszerzenie pasma przenoszenia wzmacniacza ,szczególnie w zakresie małych i wysokich częstotliwości;

- zmniejszenie zniekształceń nieliniowych.

Dołączenie kondensatora emiterowego C_E powoduje drastyczne zmniejszenie pasma przenoszenia wzmacniacza.
