ZESTAW 1
/Geometria i grafika komputerowa/

Zad1: Współrzędne względne i bezwzględne, linia

Narysować linię o początku w punkcie o współrzędnych (100, 50) i końcu w punkcie
(200, 150) używając współrzędnych względnych a następnie bezwzględnych

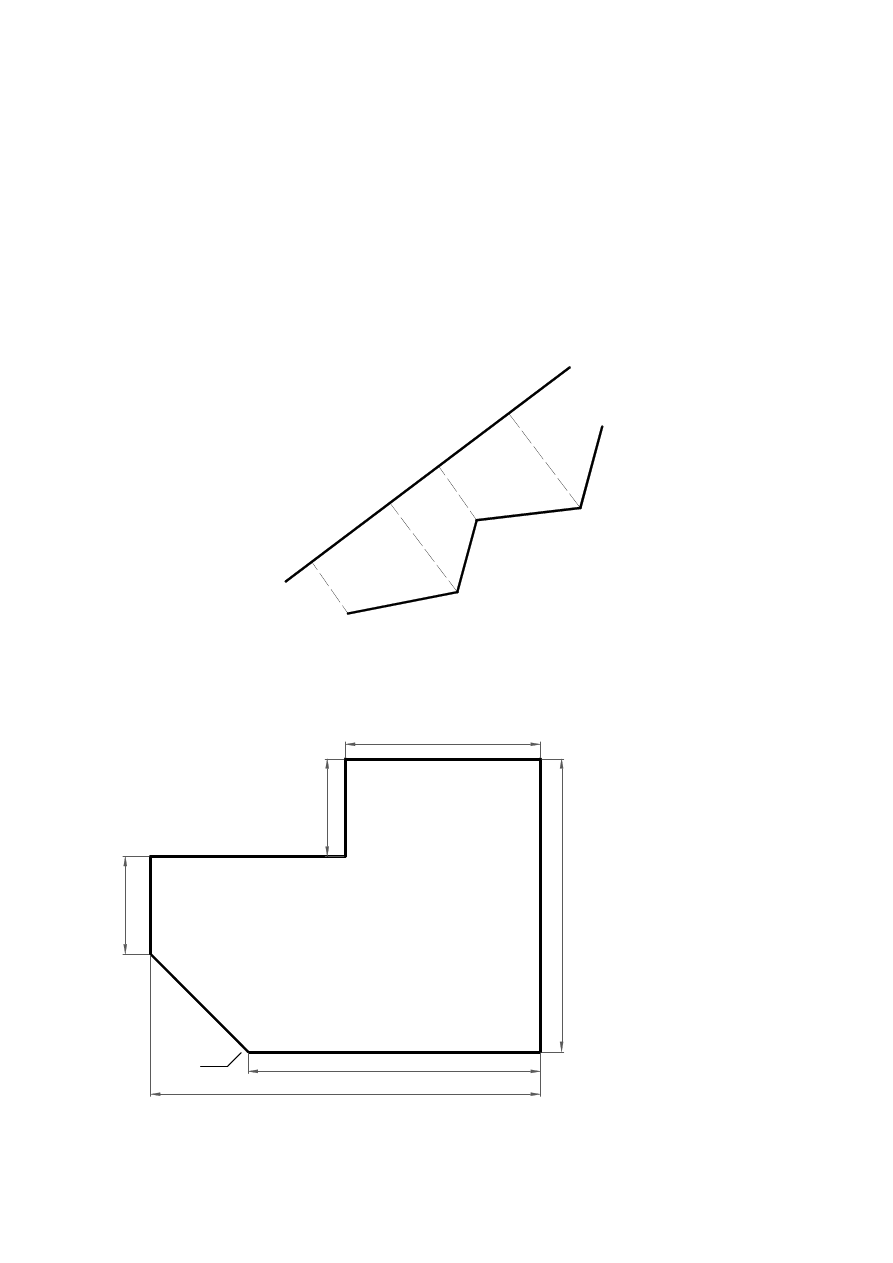

Zad2: Współrzędne bezwzględne, linia, lokalizacja względem obiektu

Narysuj linię pomiarową o współrzędnych bezwzględnych A (100, 50), B (315,215)
oraz granicę wyznaczoną punktami:
1 (147.25,25.50); 2 (230.05,42.20); 3 (245.85,95.05); 4 (323.15,106.05); 5(340.67,167.75)
Następnie narysuj linie przerywane z ograniczników, prostopadłe do linii A-B.

Zad3: Współrzędne względne, linia

Narysuj poniższą figurę

150

100

1

5

0

200

5

0

5

0

(0,0)

A

B

1

2

3

4

5

2

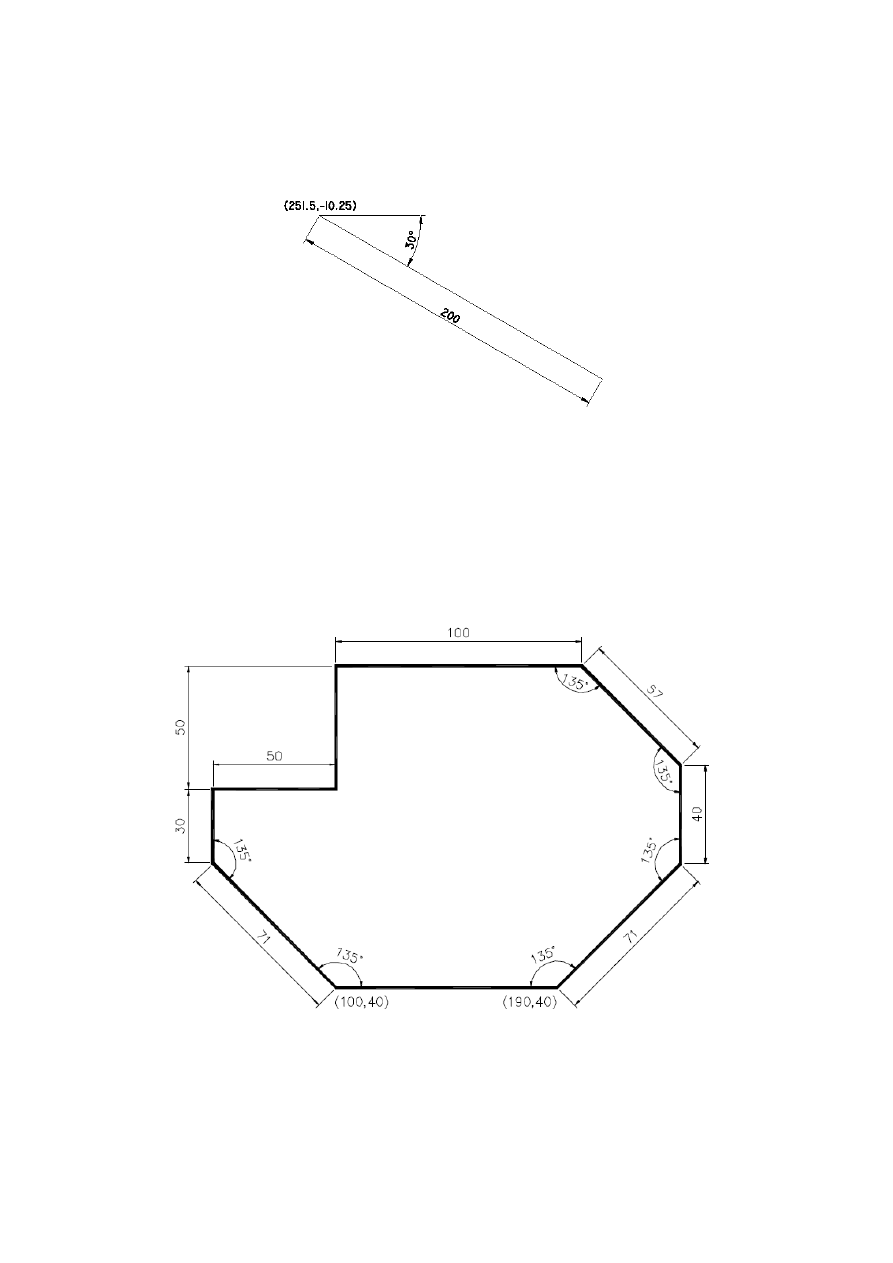

Zad4: Współrzędne biegunowe, linia

Narysować linię o długości 200 jednostek i kącie nachylenia -30°. Początek linii ma
znajdować się w punkcie o współrzędnych (251.5,-10.25) (patrz rys. poniżej)

Zad5: Współrzędne względne, biegunowe, linia

Narysuj poniższą figurę

3

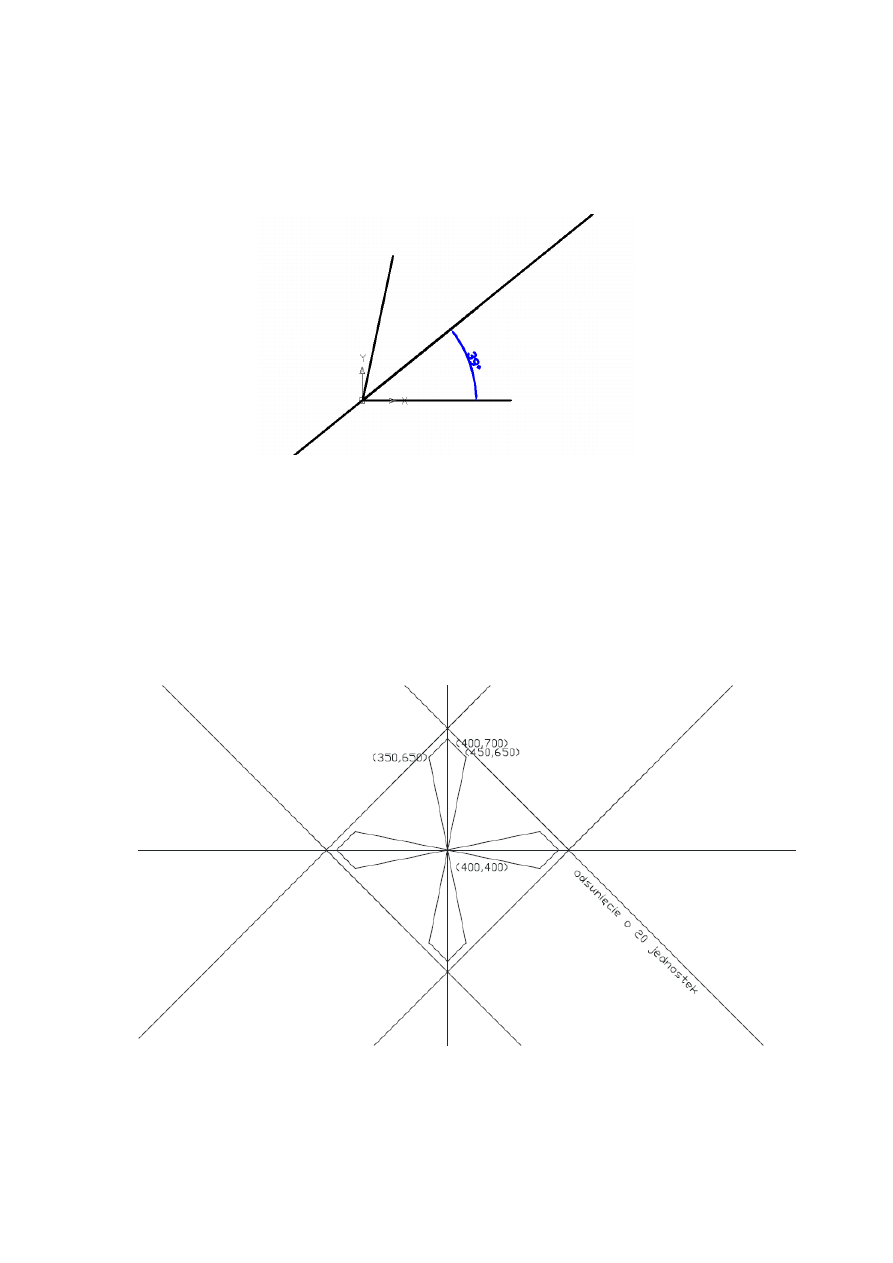

Zad6: Prosta

Korzystając z narzędzia linia należy narysować kąt 78 stopni, a następnie korzystając z
narzędzia prosta(linia konstrukcyjna) należy wyznaczyć jego dwusieczną.

Zad7: Linia, prosta

Korzystając z linii oraz prostej wykonaj następujące rysunki. Sposób wykonania pierwszego
rysunku jest podany poniżej.
